Шкафы электромонтажные

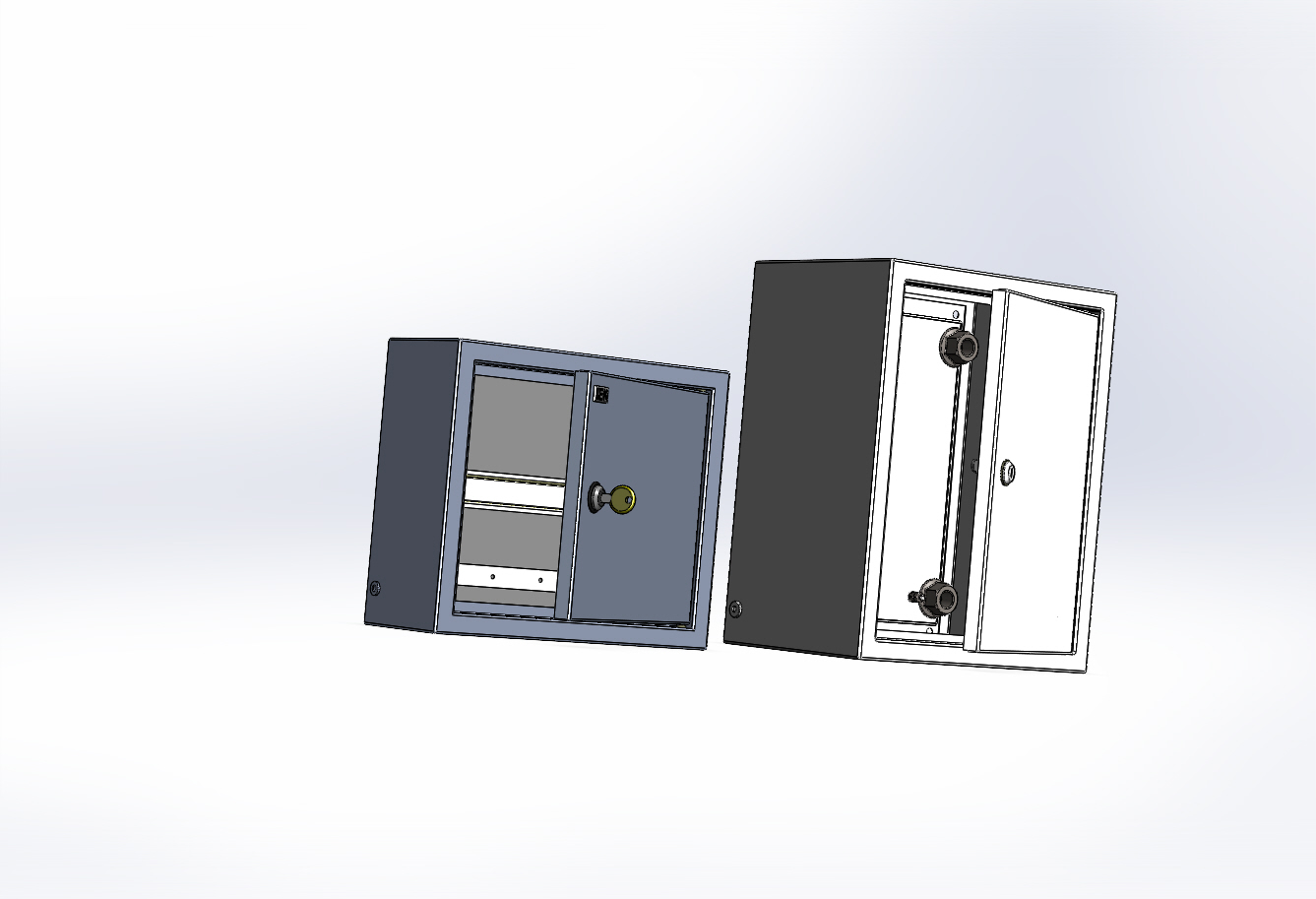

В проект «Шкафы электромонтажные» включены 2 модели покупных электромонтажных шкафов:
1. Шкаф IEK габаритами 310х265х120 мм с креплением в вертикальном положении на стену.
2. Шкаф ЩПМ габаритами 310х395х215 мм с креплением в вертикальном положении на стену.
Представленные образцы являются несколько упрощёнными, но вполне полнофункциональными моделями аналогичных изделий.
Модели могут быть использованы в качестве библиотечных элементов при проектировании электротехнических устройств в среде SW.
Обозначения и наименования условны, приняты для удобства проектирования.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
lock washers/
lock washers/Washer 6402_3_gost.sldprt
IEK Шкаф/
IEK Шкаф/IEK 01.00 СБ Корпус.SLDASM
IEK Шкаф/IEK 01.11 Стенка задняя.SLDPRT
IEK Шкаф/IEK 01.04 Втулка.SLDPRT
IEK Шкаф/IEK 01.05 Ось.SLDPRT
IEK Шкаф/IEK 01.02 Пластина.SLDPRT
IEK Шкаф/Саморез 4.SLDPRT
IEK Шкаф/IEK 00.01 Полотно дверное.SLDPRT
IEK Шкаф/IEK 00.00 СБ Шкаф.SLDASM
IEK Шкаф/Замок/
IEK Шкаф/Замок/Замок.SLDASM
IEK Шкаф/Замок/Корпус замка.SLDPRT
IEK Шкаф/Замок/Ключ замка.SLDPRT
IEK Шкаф/Замок/Личинка замка.SLDPRT
IEK Шкаф/Замок/Прокладка замка.SLDPRT
IEK Шкаф/Замок/Гайка замка.SLDPRT
IEK Шкаф/Замок/Пластина замка.SLDPRT
IEK Шкаф/IEK 01.01 Обечайка.SLDPRT
IEK Шкаф/IEK 01.03 Рейка.SLDPRT
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt
Шкафы электротехнические.SLDASM
Шкафы электротехнические.JPG
screws/
screws/SC GOST 11644_gost.sldprt
hex nuts/
hex nuts/hex flange nut_am.sldprt
ЩПМ Шкаф/
ЩПМ Шкаф/Замок универсальный.SLDPRT
ЩПМ Шкаф/ЩПМ 01.03 Панель монтажная.SLDPRT
ЩПМ Шкаф/ЩПМ 01.00 СБ Корпус.SLDASM
ЩПМ Шкаф/ЩПМ 02.02 Скоба.SLDPRT
ЩПМ Шкаф/ЩПМ 01.01 Корпус.SLDPRT
ЩПМ Шкаф/ЩПМ 00.00 СБ Шкаф.SLDASM
ЩПМ Шкаф/ЩПМ 02.01 Полотно.SLDPRT
ЩПМ Шкаф/ЩПМ 02.00 СБ Дверь.SLDASM
ЩПМ Шкаф/ЩПМ 01.02 Петля.SLDPRT
plain washer/
plain washer/Washer 6958_1_gost.sldprt
plain washer/Washer 10450_1_gost.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
