Национальный исследовательский московский государственный строительный университет
Кафедра металлических и деревянных конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему: "Проектирование и расчет конструкций рабочей площадки"
Москва 2019

Исходные данные: шаг колонн в продольном направлении L=20 м; Шаг колонн в поперечном направлении B=6,6 м; Отметка чистого пола +-0,00 м; Отметка габарита помещения H1=5 м; Пол рабочей площадки -асфальтовый ;
Полезная нормативная нагрузка gврн=18 кН/м2; Размер рабочей площадки в плане ЗLx3B;

СОДЕРЖАНИЕ
1. РАСЧЕТ БАЛОК В БАЛОЧНОЙ КЛЕТКЕ НОРМАЛЬНОГО ТИПА
1.1 Расчет настила
1.2. Расчет балки настила
2. РАСЧЕТ БАЛОК В БАЛОЧНОЙ КЛЕТКЕ УСЛОЖНЕННОГО ТИПА
2.1 Расчет настила
2.2 Расчет балки настила
2.3 Расчет вспомогательной балки
3. РАСЧЕТ ГЛАВНОЙ БАЛКИ
3.1 Определение нагрузок и статический расчет
3.2 Подбор сечения главной балки
3.3. Проверка прочности подобранного сечения балки
3.4. Изменение сечения балки
3.5. Проверка прочности сечения балки на действие приведенных напряжений
3.6 Проверка общей устойчивости балки
3.7. Проверка обеспечения местной устойчивости сжатого пояса и стенки балки
3.8 Расчет соединения поясов с стенкой балки (поясных сварных швов)
3.9 Конструирование и расчет опирания балки
3.10 Расчет монтажного стыка балки
4. РАСЧЕТ ЦЕНТРАЛЬНО-СЖАТОЙ КОЛОННЫ
4.1.Расчет сплошной колонны
4.1.1 Подбор сечения колонны
4.1.2. Проверка устойчивости колонны
4.1.3.Проверка и обеспечение местной устойчивости поясов и стенки сплошной колонны
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ БАЗЫ КОЛОННЫ
5.1.Расчет опорной плиты базы
5.2 Расчет траверс
5.3.Расчет ребер
5.4. Расчет и конструирование оголовка колонны
Список используемой литературы
Справочные данные



Дата
07.01.2020
Язык
Русский
Состав

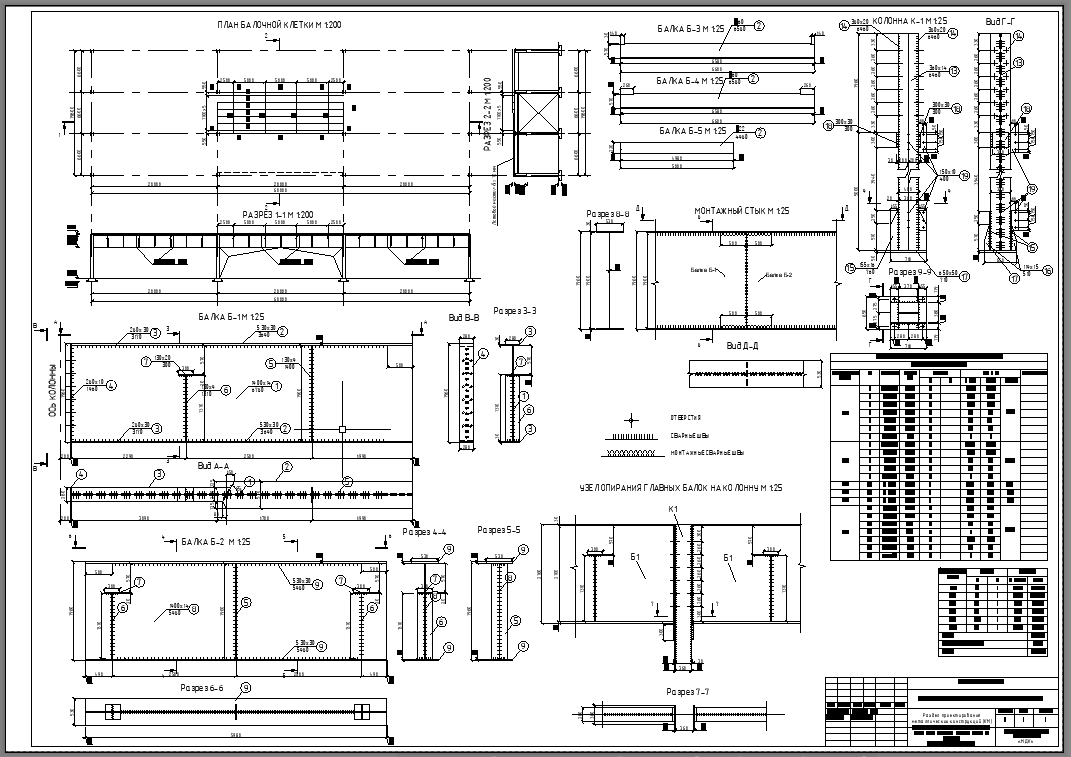

Колонна К-1, Балка Б-1, Б-2, Монтажный стык, Узел опирания главных балок на колонну., записка
