Расчет и проектирование рабочей площадки под технологическое оборудование

Одесская государственная академия строительства и архитектуру
Кафедра строительных конструкций
Расчетно-графическая работа по дисциплине "Строительные конструкции"
На тему: "Расчет и проектирование рабочей площадки под технологическое оборудование"
Одесса 2015

В данной расчетно-графической работе рассматривается проектирование и расчет рабочей площадки под технологическое оборудование. Произведен расчет и конструирование узлов металлических конструкций.

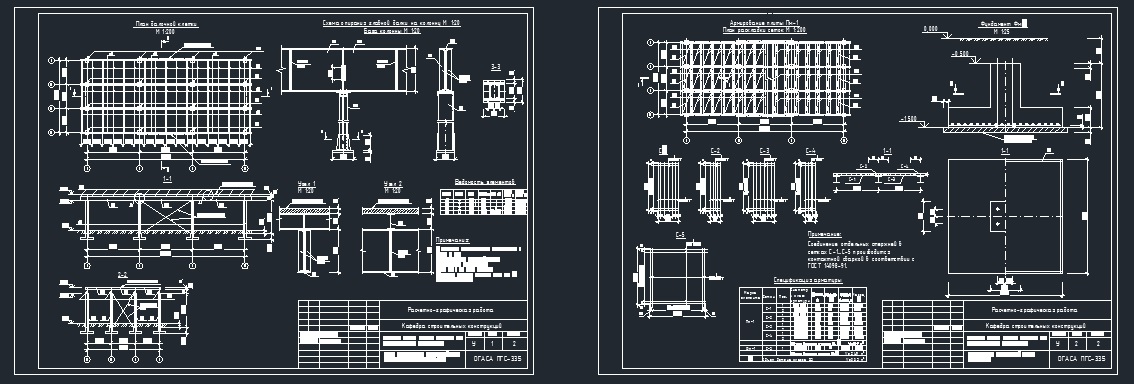

Графическая часть содержит: схему расположения основных элементов балочной клетки, разрезы, узлы и спецификацию элементов.
Рабочая площадка устраивается внутри производственного здания и служит для размещения на ней технологического оборудования, материалов, используемых для ремонтных работ, и обслуживающего персонала. В состав рабочей площадки входят: монолитная железобетонная плита, стальные балки, колонны и связи, колонны опираются на отдельно стоящие монолитные железобетонные фундаменты.

Исходные данные:
1. Пролёт главных балок: L = 8,5 м;

2. Шаг главных балок: l2 = 3,9 м;

3. Отметка уровня пола площадки: H = 5,9 м;

4. Длительная нагрузка: g1 = 20,0 кН/м2;

5. Кратковременная нагрузка: g2 = 6 кН/м2;

6. Материал металлических конструкций (главных, второстепенных балок и колонн) – сталь С 235;

7. Тип настила – монолитная ж/б плита выполненная с использованием бетона класса В 25 и арматуры класса А300С;

8. Фундаменты монолитные ж/б с использованием бетона класса В 10 и арматуры класса А240С.



Состав: Схема расположения элементов и узлы (КМ), ведомость элементов (главные балки, второстепенные балки, колонны), армирование фундамента и плиты настила (КЖ), спецификация арматуры Язык документа

Софт: AutoCAD 2014 SP1

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет и проектирование рабочей площадки под технологическое оборудование

Дроздова.doc
Дроздова.dwg
