Расчёт и проектирование элементов рабочей площадки под технологическое оборудование L=8.4м

Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Строительные конструкцыи"
Расчёт и проектирование элементов рабочей
площадки под технологическое оборудование

Исходные данные:
1. Пролёт главных балок: L=8.4 м,
2. Шаг главных балок:l2 = 4.8 м,
3. Отметка уровня пола площадки:H = 6,3 м,
4. Длительная нагрузка:g1 = 17 кН/м2,
5. Кратковременная нагрузка:g2 = 4 кН/м2,
6. Материал металлических конструкций (главных, второстепенных балок и колонн) – сталь С235,
7. Тип настила – монолитная железобетонная плита, выполненная с использованием бетона класса В25и арматуры класса А400С,
8. Фундаменты монолитные железобетонные, выполненные с использованием бетона класса В15 и арматуры класса А300С.

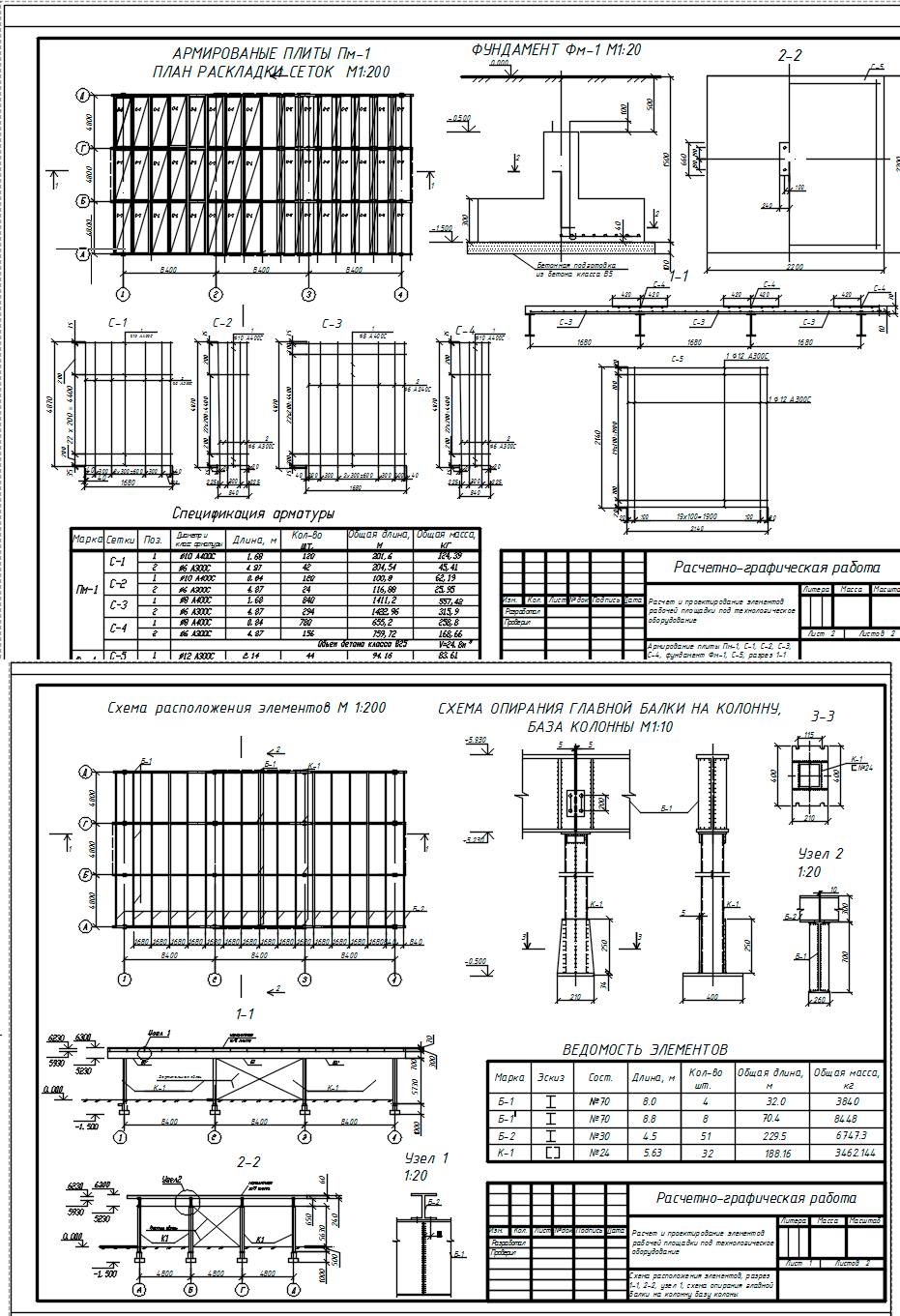

Состав: Схема расположения элементов, разрез 1-1, 2-2, узел 1, схема опирания главной балки на колонну базу колоны ,Армирование плиты Пм-1, С-1, С-2, С-3, С-4, фундамент Фм-1, С-5, разрез 1-1 2-2, спецификация арматуры. Язык документа

Софт: AutoCAD 2015

Файлы:
Стр. конструкции.dwg
Строительные конструкции.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: anim5511
Дата: 2016-11-28
Просмотры: 838
