Расчет металлических конструкций рабочей площадки

Воронежский государственный технический университет, Кафедра металлических конструкций и сварки в строительстве, курсовой проект по дисциплине " Металлоконструкции" На тему «Проектирование рабочей площадки"
Воронеж 2015

Оглавление
1. Введение. 2
2. Исходные данные для проектирования 3
3. Подбор сечения прокатной балки. 4
4. Расчет составной балки 6
4.1.1. Подбор и проверка сечения главной составной балки 6
4.1.2. Проверка местной устойчивости 8
4.1.3. Изменение сечения балки по длине. 9
4.1.4. Проверка прочности, общей устойчивости и прогиба балки. 10
5. Соединение поясов балки со стенкой. 10
6. Проверка местной устойчивости стенки балки 11
7. Конструирование и расчет опорной части главной балки 13
8. Монтажный стык на высокопрочных болтах. 14
8.1. Стык поясов. 15
8.2. Стык стенки. 16
9. Расчет колонн. 17
9.1. Подбор сечения сплошной центрально сжатой колонны. 17
9.2. Конструирование и расчет базы колонны. 18
9.3. Определяем высоту траверсы. 19
9.4. Конструирование и расчет оголовка колонны. 20
10. Список литературы 21
1. Введение.
Металлические конструкции рабочей площадки представляют собой пере-крестную систему балок, называемых балочной клеткой, и поддерживающих их колонн.
Балочная клетка образована главными балками пролетом l=12м и уложенными на них сверху второстепенными балками пролетом b=4,2м. Шаг второстепенных балок a=2м. Сверху по второстепенным балкам уложен настил. Геометрическую неизменяемость сооружения в горизонтальном направлении обеспечивают вертикальные связи между колоннами.
Схема расположения элементов рабочей площадки в плане представлена на рис.1.1. Рис. 1.2 и 1.3 содержат соответственно поперечный и продольный разрезы здания.
Группы конструкций в соответствии с [1, табл. 50]:
 главные балки Б1– группа 2;
 второстепенные балки Б2 – группа 3;
 колонны К1 – группа 3;
 связи С1 и С2 – группа 4.
Конкретное назначение проектируемой конструкции в задании не оговаривается, поэтому отнесем ее к нормальному (II) уровню ответственности, чему соответствует коэффициент надежности по ответственности γn=1, который в дальнейших расчетах не учитывается.
2. Исходные данные для проектирования
Размеры площадки L = 36 м х B = 16,8 м
Шаг колонн в продольном направлении b = 4,2 м
Шаг колонн в поперечном направлении l = 12 м
Шаг второстепенных балок а = 2 м
Постоянная нагрузка (нормативная) qН = 22 кПа
Временная нагрузка (нормативная) pН = 8 кПа
Отметка верха конструкции Hв= 10,2 м
Отметка низа конструкции Hн= 8,7 м
Материал конструкции - сталь С 285
Тип колонн – сплошные
Монтажный стык балки – на высокопрочных болтах.
Бетон – В10

Состав: Рабочая площадка Язык документа

Софт: AutoCAD 360

Каталог / Строительство / Металлоконструкции / Расчет металлических конструкций рабочей площадки

Просмотр файлов
пз3.docx

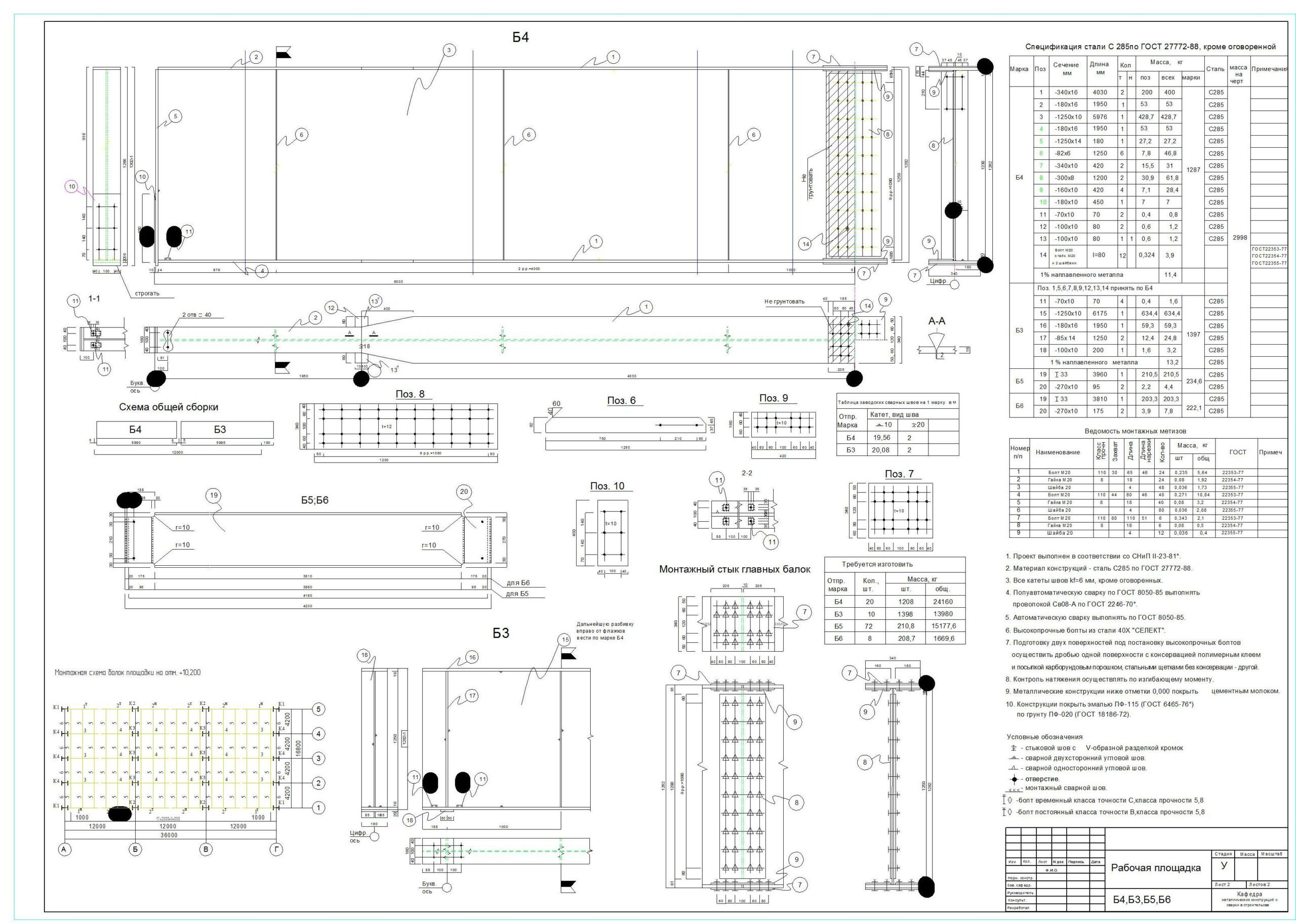

Металлы_1.dwg
