Проектирование металлических конструкций рабочей площадки 39x20

Воронежский государственный архитектурно-строительный университет
Кафедра металлических конструкций и сварки в строительстве
курсовой проект на тему: «Проектирование металлических конструкций рабочей площадки».
Воронеж 2015 г.

1. Исходные данные для проектирования.
Размеры площадки в плане: 39 x 20
Шаг колонн b = 4,0м
Пролет l =13м
Шаг второстепенных балок: a=1,0м
Постоянная нагрузка: gn = 15кПа
Временная нагрузка: pn = 27кПа
Отметка верха конструкции: Hup = +8,000м
Отметка низа конструкции: Hlow = +6,500м
Материал фундамента – бетон: В20
Материал балок – сталь: С275
Материал колонн – сталь: С245
Временная нагрузка, -3,1 кН/м2
Постоянная нагрузка, -1,5 кН/м2

Металлические конструкции рабочей площадки представляют собой перекрестную систему балок, называемую балочной клеткой, и поддерживающих их колонн.
Проектирование строительных металлических конструкций осуществляется в 2 стадии.
Первая стадия КМ (конструкции металлические) включает в себя компановку конструкции, сбор нагрузок, разработку расчетной схемы, статический расчет, подбор и проверку сечений, выполнение чертежей, дающих полное представление о спроектированном объекте, с необходимыми и достаточными данными для разработки деталировочных чертежей.
Вторая стадия КМД (конструкции металлические деталировочные) выполняется на основании чертежей КМ. В состав чертежей КМД входят монтажные схемы, чертежи монтажных узлов, чертежи отправочных элементов (марок), а также ведомости отправочных элементов, монтажных швов, монтажных метизов и текстовые указания.
При проектировании любых строительных конструкций или их элементов четко разделяют две задачи:
1. Компановка конструкции, включая подбор сечений и решение узловых соединений. Этот процесс зависит от множества факторов, в том числе от требований заказчика проекта, условий поставки материала, возможностей производства и монтажа.
2. Проверка принятых конструктивных решений в соответствии с действующими нормами и правилами. Эта задача имеет одно решение: либо принятые конструктивные параметры обеспечивают несущую способность и требуемую жесткость, либо нет.

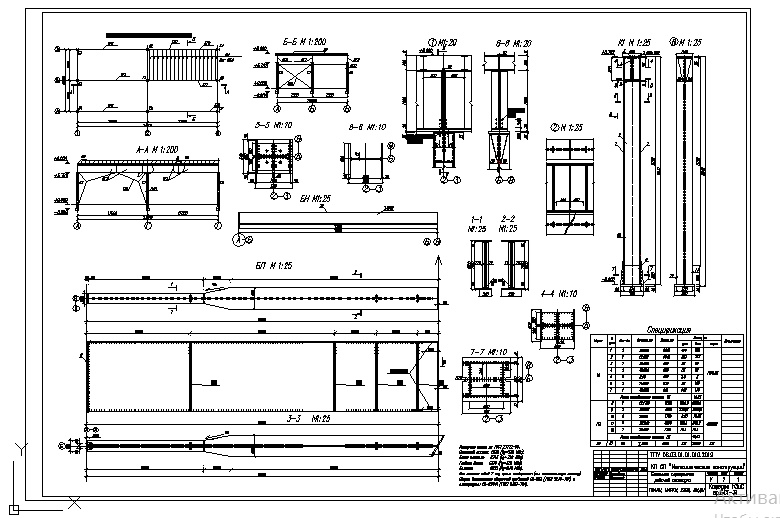

Состав: 2а листа: Схема элементов, Разрезы, Монтажная схема, Сборка; ПЗ Язык документа

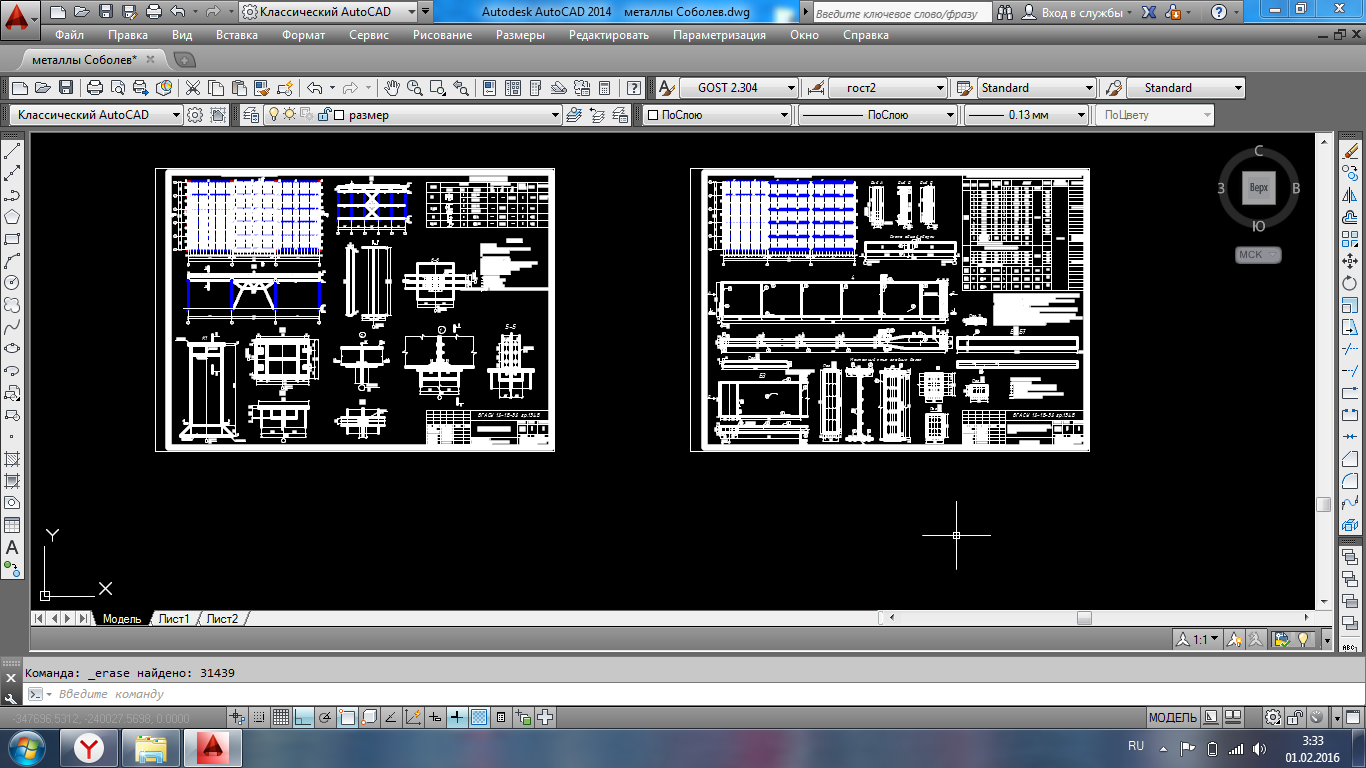

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Проектирование металлических конструкций рабочей площадки 39x20

соболев мк.docx
металлы Соболев.dwg
