3D-Конфигуратор стальных уголков и труб (8 969 310 исполнений)

2
9
617
93
4
Бесплатно

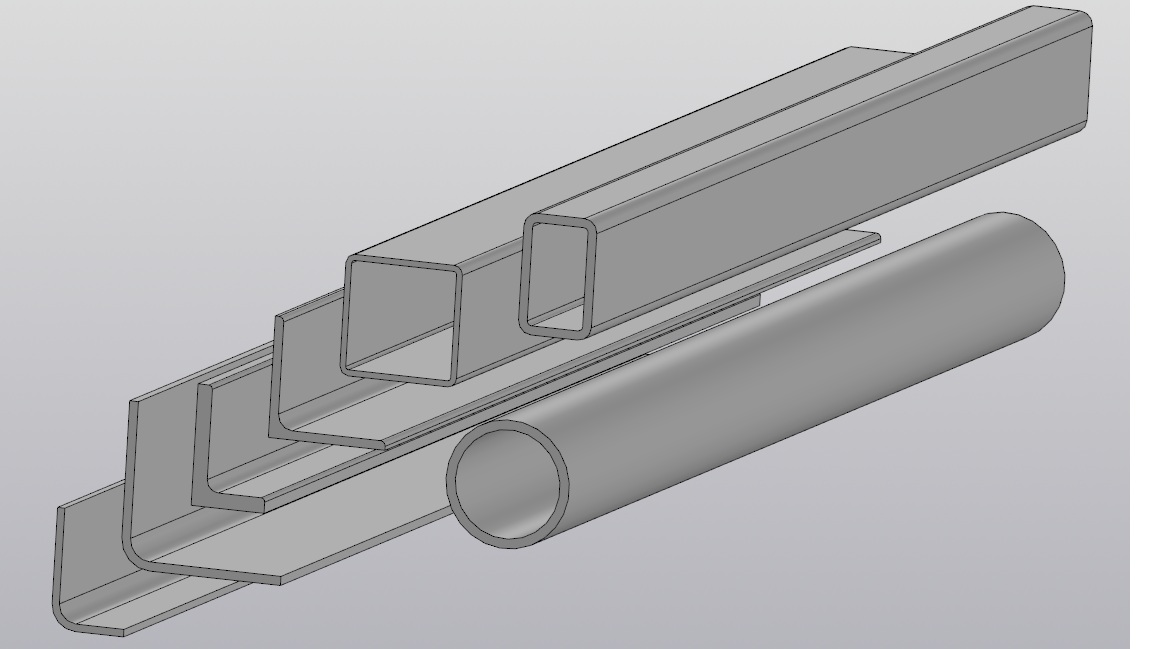

3D-Конфигуратор содержит следующие типы деталей
1. Труба водогазопроводная ГОСТ 3262 (55 исполнений)
2. Уголок равнополочный ГОСТ 8509 (89 исполнений)
3. Уголок равнополочный ИСО ГОСТ 8509 (50 исполнений)
4. Уголок неравнополочный ГОСТ 8510 (62 исполнения)
5. Труба квадратная ГОСТ 8639 (96 исполнений)
6. Труба прямоугольная ГОСТ 8645 (287 исполнений)
7. Уголок гнутый равнополочный (не более 460 Н/мм.кв.) ГОСТ 19771 (19 исполнений)
8. Уголок гнутый равнополочный (более 460 Н/мм.кв.) ГОСТ 19771 (10 исполнений)
9. Уголок гнутый неравнополочный (не более 460 Н/мм.кв.) ГОСТ 19772 (13 исполнений)
10. Уголок гнутый неравнополочный (более 460 Н/мм.кв.) ГОСТ 19772 (9 исполнений)
Всего 690 профилей. Каждый профиль может иметь длину от 1 мм до 12 999 мм с шагом 1 мм.
Итого в одной 3D-модели содержится 8 миллионов 969 тысяч 310 исполнений деталей.
В дереве модели в разделе "Компоненты" имеются переключатели выбора.
В начале расположен переключатель "Текущий тип ->...", который определяет тип профиля деталей.
Далее расположены десять переключателей "Уголок(Труба)...", которые определяют размеры профилей.
В конце расположены четыре переключателя длины (метров, дм, см, мм), которые определяют длину детали.
Для изменения состояния любого переключателя надо выбрать его, а потом нажать на правую клавишу мыши.

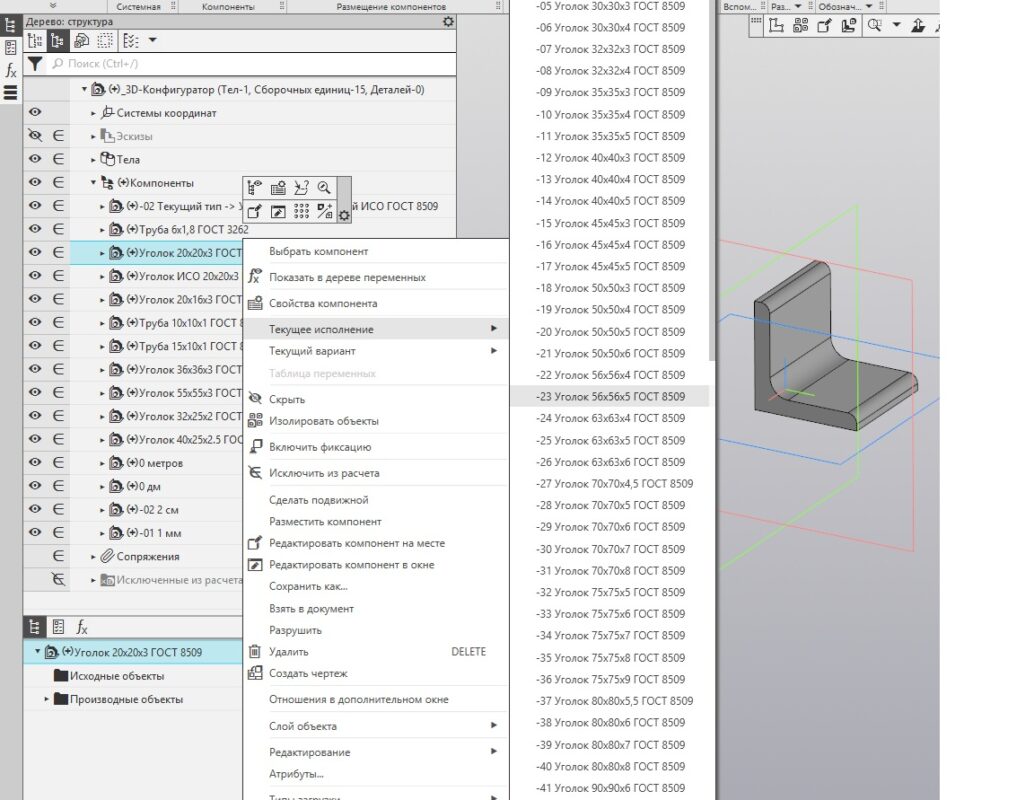

В выпадающем списке выбрать строку "Текущее исполнение", затем в выпадающем списке исполнений выбрать нужное исполнение - смотрите дополнительное изображение.
После переключения одного или нескольких переключателей надо нажать клавишу F5 ("Обновить").
Мы увидим заданное переключателями исполнение 3D-модели.


Сообщить о проблеме
Автор
user-avatar Леонид
Дата
12.01.2025
Язык
Русский
Состав
3D_Конфигуратор(сборка), Переключатели выбора: ГОСТ 3262, ГОСТ 8509, ГОСТ 8509 ИСО, ГОСТ 8510, ГОСТ 8639, ГОСТ 8645, ГОСТ 19771 не более 460 Н/мм.кв., ГОСТ 19771 более 460 Н/мм.кв., ГОСТ 19772 не более 460 Н/мм.кв., ГОСТ 19772 более 460 Н/мм.кв., Тип, Lм, Lдм, Lсм, Lмм, деталь "Привязка"
Софт
КОМПАС-3D 22 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • _3D-Конфигуратор.a3d
  • 3262.a3d
  • 8509 ИСО.a3d
  • 8509.a3d
  • 8510.a3d
  • 8639.a3d
  • 8645.a3d
  • 19771 более 460.a3d
  • 19771 не более 460.a3d
  • 19772 более 460.a3d
  • 19772 не более 460.a3d
  • L дм.a3d
  • L м.a3d
  • L мм.a3d
  • L см.a3d
  • Привязка.m3d
  • Тип.a3d
