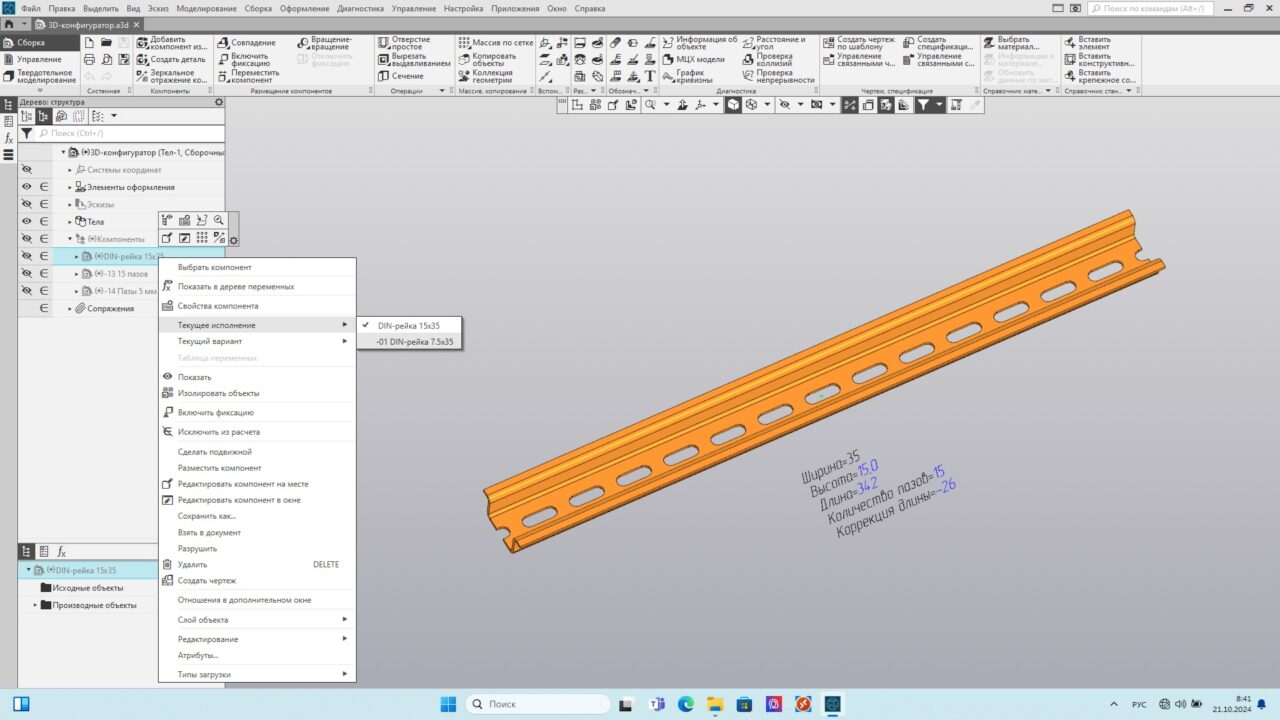

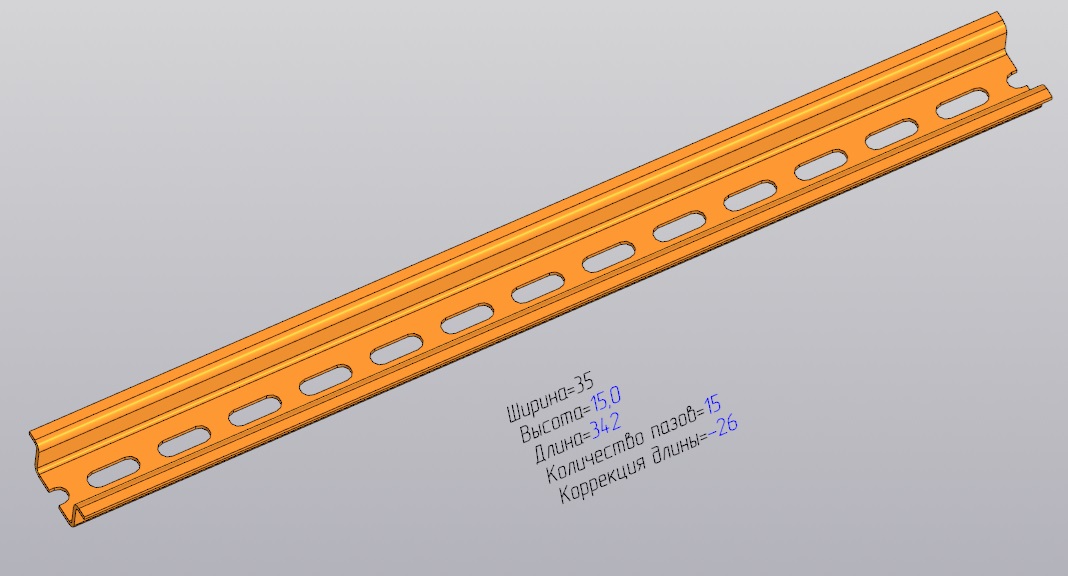

3D-модель DIN-рейки, параметры которой меняются с помощью изменения исполнений переключателей в дереве модели. Имеется 3 переключателя - Переключатель "DIN-рейка" с двумя вариантами высот, переключатель "Пазы" с 40 варинтами пазов от 2 до 41, переключатель "Рез" с 17 вариантами изменения длины DIN-рейки - остаётся или часть боковых перемычек, или часть боковых пазов. Общее количество исполнений 2x40x17=1360. Можно менять сразу все три переключателя. После этого обновляем модель - клавиша F5 - и получаем другое исполнение DIN-рейки.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- 3D-конфигуратор DIN-реек (1360 исполнений)
3D-конфигуратор DIN-реек (1360 исполнений)
0
2
40
0
0
20
Автор
Леонид
Дата
21.10.2024
Язык
Русский
Состав
Основной файл 3D-конфигуратор, Переключатели - DIN-рейка, Пазы, Рез Вспомогательная деталь - Привязка
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
3D-конфигуратор.a3d
-
DIN-рейка.a3d
-
Пазы.a3d
-
Привязка.m3d
-
Рез.a3d
