Набор монтажных реек

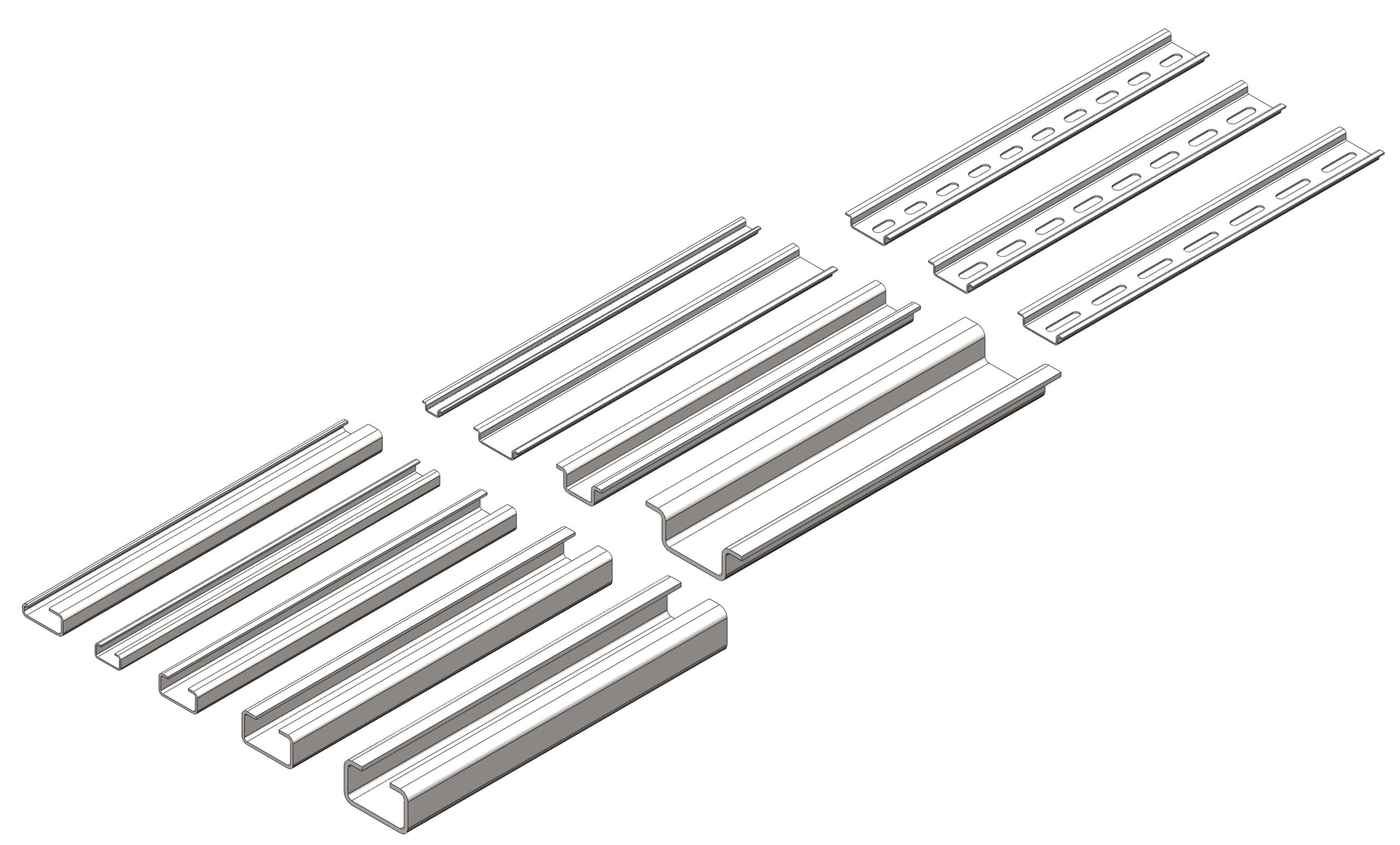

Набор монтажных реек (в том числе DIN-рейки [ТН15, ТН35, ТН75]) ГОСТ 60715

Модели выполнены одной деталью с параметризованным значением длины реек.

Состав набора:
- DIN-рейки:
1) Рейка ТН15-5,5 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
2) Рейка ТН35-7,5 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
3) Рейка ТН35-15 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
4) Рейка ТН75-25 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
- DIN-рейки с перфорацией ("WAGO", "Phoenix-contact", "ИЕК"):
1) Рейка ТН35-7,5 (длина: 72...990 мм; шаг изменения длины: 12,5 мм; перфорация: 5,2х25, шаг 25 мм ["WAGO"]);
2) Рейка ТН35-7,5 (длина: 50...1000 мм; шаг изменения длины: 5 мм; перфорация: 6,2х15, шаг 36 мм ["Phoenix-contact"]);
3) Рейка ТН35-7,5 (длина: 50...995 мм; шаг изменения длины: 15 мм; перфорация: 6,5х20, шаг 30 мм ["ИЕК"]);
- Рейка G32 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
- Рейка С20 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
- Рейка С30 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
- Рейка С40 (длина: 50...1000 мм; шаг изменения длины: 5 мм);
- Рейка С50 (длина: 50...1000 мм; шаг изменения длины: 5 мм);

Если необходимо уменьшить размеры файла, то можно удалить/изменить конфигурацию длины реек.

Состав: Модель одной деталью (набор моделей с конфигурированными параметрами) Язык документа

Софт: SolidWorks 16SP5

Файлы:
Набор монтажных реек ГОСТ 60715/
Набор монтажных реек ГОСТ 60715/Рейка C20 (шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка C30 (шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка C40 (шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка C50 (шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка G32 (шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 15x5,5х(шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 35x15х(шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 35x7,5х(шаг 12,5, перфорация Phoenix-contact) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 35x7,5х(шаг 15, перфорация ИЕК) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 35x7,5х(шаг 18, перфорация WAGO) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 35x7,5х(шаг 5) ГОСТ 60715.SLDPRT
Набор монтажных реек ГОСТ 60715/Рейка TN 75x25х(шаг 5) ГОСТ 60715.SLDPRT
