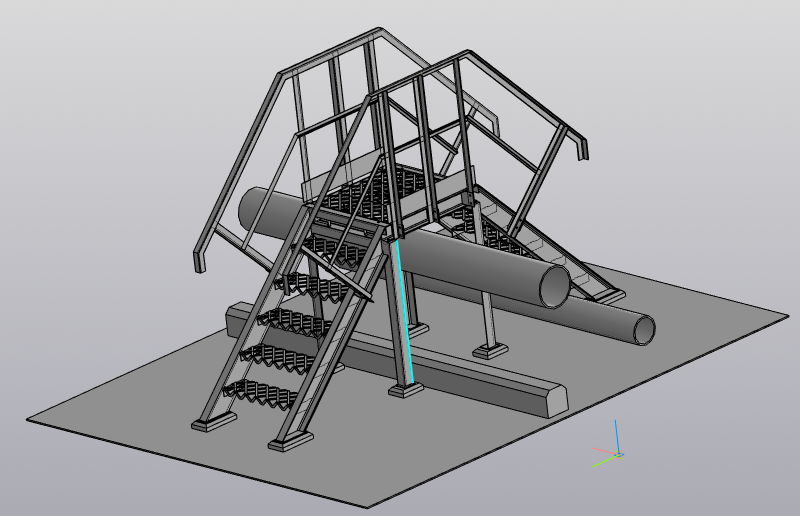

Трехмерная визуализация переходного мостика через трубопроводы с КМД и расчетом металла. К сборочному чертежу модели мостика прилагаются его отдельные элементы.
Основные габариты все конструкции:
Высота: 2350 мм
Ширина(проход по мостику со швеллерами): 805 мм
Ширина прохода между перилл: 700 мм
Длина перехода: 3308 мм
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- 3D модель переходного мостика и КМД
3D модель переходного мостика и КМД
0
0
13
0
0
50
Сообщить о проблеме
Автор
Александр Златкевич
Дата
06.04.2026
Язык
Русский
Состав

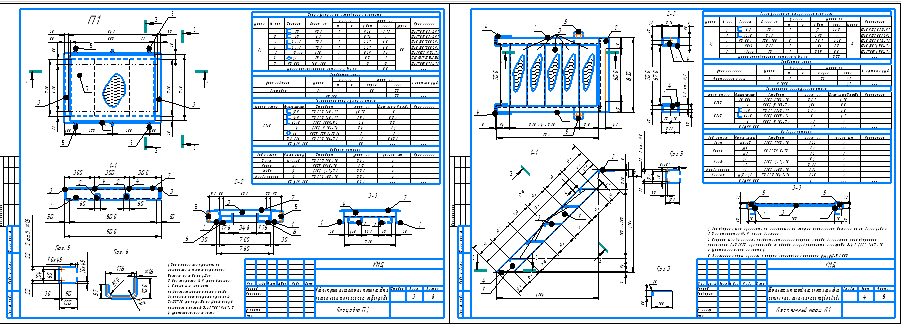

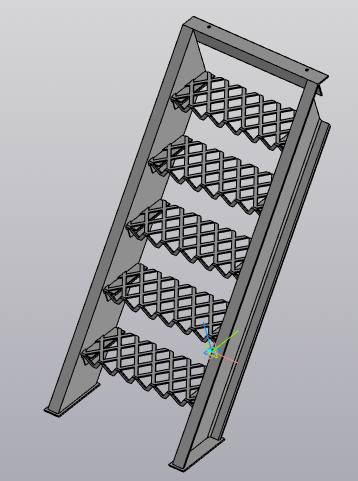

КМД переходного мостика - 2D чертежи Ог1 - деталь ограждения Ог2 - деталь ограждения П1 - деталь площадки Р1 - деталь рамы Ст1 - деталь лестничного марша Мостик - сборочный чертеж переходного мостика
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
КМД переходного мостика.cdw
-
Ог1.m3d
-
Ог2.m3d
-
П1.m3d
-
Р1.m3d
-
СТ1.m3d
-
мостик.a3d
-
мостик.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
