Мостик переходной высотой 1491 мм

1941

Модель и чертежи переходного (пешеходного) мостика через препятствия. Выполненного по ГОСТ 23120-78.
Ширина прохода 700 мм, длина площадки мостика 1020 мм, высота мостика 1491 мм.
Сварная конструкция состоит из следующих профилей: Труба, швеллер, лист.
Лестница имеет 7 ступенек, наклон лестницы 45 градусов, перила выполнены из трубы диаметром 60 мм.

модель переходного мостика модель пешеходного мостика мостик Мостик переходной переходной чертежи переходного мостика чертежи пешеходного мостика

Автор

Jeybob

Дата

01.10.2019

Язык

Русский

Состав

3D сборка, сборочный чертёж и чертежи всех основных деталей сборки

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Мостик переходной
- 1000-16 Стойка.cdw
- 1000-00СБ Мостик переходной_Спецификация.spw
- 1000-21 Перекладина.cdw
- 1000-00СБ Мостик переходной.cdw
- 1000-07 Связь 530.cdw
- 1000-06 Связь 640.cdw
- 1000-12 Укосина.cdw
- 3D
  - Мостик.a3d
  - Связь.m3d
  - Борт лестницы.m3d
  - Борт мостика.m3d
  - Связь2.m3d
  - Связь.a3d
  - Основание.m3d
  - Платик для связи.m3d
  - Перекладина 2.m3d
  - Перекладина 1.m3d
  - Стойка 4.m3d
  - Ступень.m3d
  - Труба 89.m3d
  - Перила.m3d
  - Стойка 3.m3d
  - Швеллер 16П зеркало.m3d
  - Лист.m3d
  - Швеллер 10П 990мм.m3d
  - Швеллер 16П.m3d
  - Связь 2.a3d
  - Косынка.m3d
  - Стойка 1.m3d
  - Стойка 2.m3d
  - Платик.m3d
  - Пластина.m3d
  - Швеллер 10П 1000мм.m3d
- 1000-11 Пластина.cdw
- 1000-22 Перекладина.cdw
- 1000-18 Перила.cdw
- 1000-09 Связь.cdw
- 1000-14 Ступенька.cdw
- 1000-20 Стойка.cdw
- 1000-23 Борт.cdw
- 1000-02 Косынка.cdw
- 1000-01 Основание.cdw
- 1000-19 Стойка.cdw
- 1000-17 Стойка.cdw
- JPEG
  - 1000-00СБ Мостик переходной_Спецификация(1).jpg

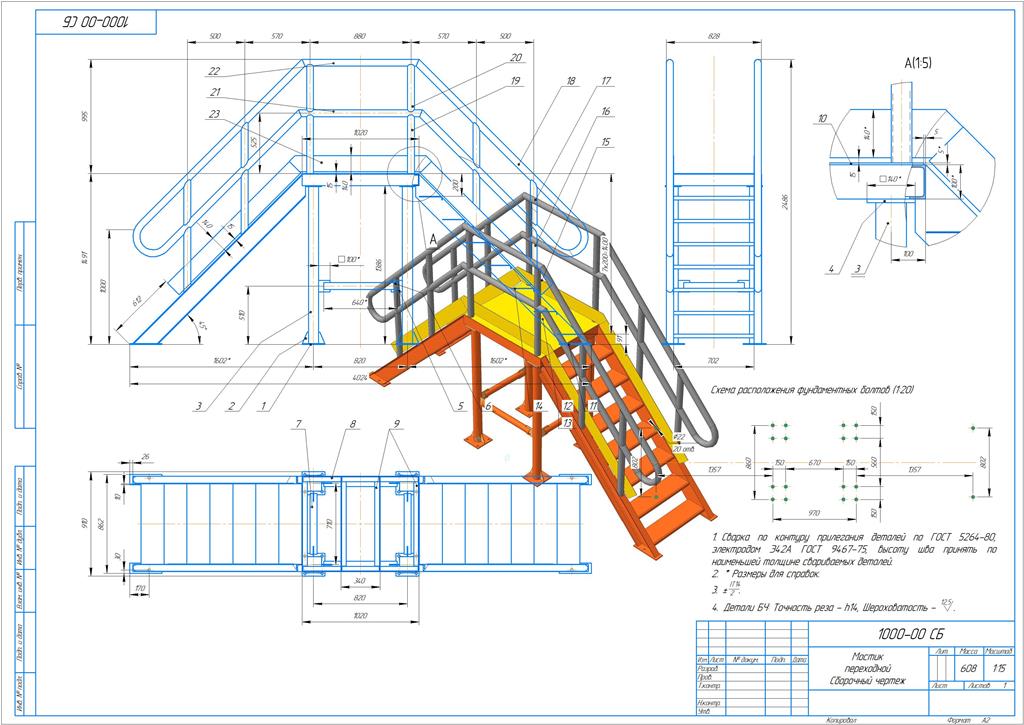

  - 1000-00СБ Мостик переходной.jpg
  - KOMPAS - Мостик.jpg
  - 1000-00СБ Мостик переходной_Спецификация(2).jpg
