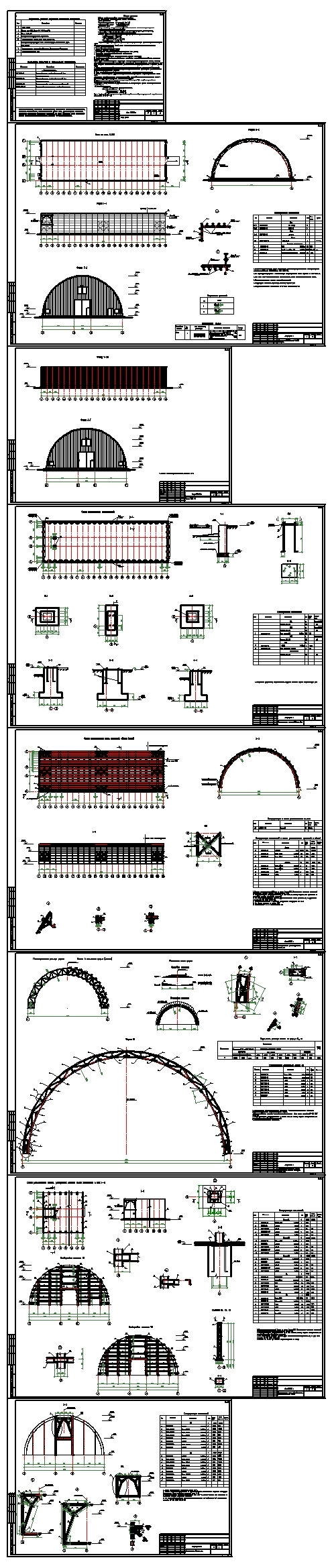

Ангар арочный 21х66Х10,6

Ангар арочный из металлического каркаса 21,2 м х 66 м. Шаг арок - 3 м. Высота - 10,6 м. Покрытие - металлический профлист.

1. Проект разработан на основании задания на проектирование.
1.1. Климатические и геологические условия площадки строительства.
-район строительства I В
-район по ветровой нагрузке II - 0,42 кН/м2 (42кг/м2)
-район по снеговой нагрузке I -0,8 кН/м2 (80 кг/м2)
-сейсмичность района - 6 баллов (карта А)
Согласно техническому отчету по инженерно-геологическим изысканиям геологическое строение участка:
- почвенно-растительный слой мощностью 1,2 м,
- суглинок бурый твердый просадочный мощностью 1,8 м (начальное просадочное давление 0,05 МПа),
- суглинок бурый, с глубиной темно-бурый твердый мощностью 7,0 м.
Основанием фундаментов служит суглинок бурый твердый просадочный со следующими показателями:
- плотность грунта - 1,86 г/см2,
- модуль деформации - Е=19,5 МПа,
- угол внутреннего трения - ф=18 град,
- удельное сцепление - Сп=42,7 кПа.
2. Проектом предусмотрена разработка арочного сооружения для хранения зерна, каркасом которого является арочная ферма.
Габариты здания в плане 66х21,23 м (в осях). Высота 10,6 м. Здание включает следующие основные конструкции:
- арочные фермы пролетом 21,23 м;
- прогоны из замкнутого квадратного профиля;
- фахверковые системы на торцах сооружения;
- арочные элементы из гнутого профиля для покрытия пролетом от 3 до 24 м;
- прямолинейные элементы из гнутого профиля для поперечных стен;
- ворота распашные и двери;
- в торцевых стенах предусмотрены окна для естественного освещения и вентиляции.
3. Элементы покрытия и стен здания изготавливают из рулонной стали толщиной 0,7 мм с цинковым или лакокрасочным покрытием по ГОСТ 14918.
Гнутые профили изготавливают на месте строительства с помощью передвижной механизированной системы, включающей профилегибочный агрегат и установку для для вальцовки гнутых профилей по радиусу. Безметизные соединения профилей между собой в покрытии и стенах выполняются с помощью фальцегибочной машинки. Профили располагаются в один слой, фальцами наружу.
4. Монтаж конструкций покрытия выполняется укрупненными на земле арочными блоками, состоящими из 3-5 элементов. Монтаж торцевых стен выполняется полистовой сборкой после установки элементов каркаса ворот в проектное положение. Крепление листов осуществляется саморезами.
5. Сварка и газовая резка элементов покрытия и стен при монтаже и эксплуатации здания не допускается.
6. Разность отметок поверхности фундаментов и закрепленных на них опорных деталей не должна превышать по высоте ±5мм.
Для подземной части объекта приняты следующие конструктивные решения. Отдельностоящие фундаменты под колонны и фермы. По контуру сооружения расположена цокольная монолитная стена.
Вокруг здания выполнить асфальтобетонную отмостку толщиной 50мм шириной 1,0м по щебеночному основанию.
Полы в сооружении приняты асфальтобетонные.
7.Окна приняты по типу ГОСТ 12506-81, двери по ГОСТ 14624-84. Столярные изделия окрасить масляной краской светлых тонов за 2 раза.
8. Строительные показатели:
- Категория производства по пожаровзрывоопасности В,
- Степень огнестойкости - IV,
- Площадь застройки - 1401,18 м2,
- Строительный объем - 14691,6 м3.
Здание III уровня ответственности, класс конструктивной пожарной опасности СО, класс функциональной пожарной опасности согласно СНиП 21-01-97* - Ф5.
