Арочный ангар пролетом 20 м

1. Настоящий проект разработан на основании задания на проектирование, выданного заказчиком.

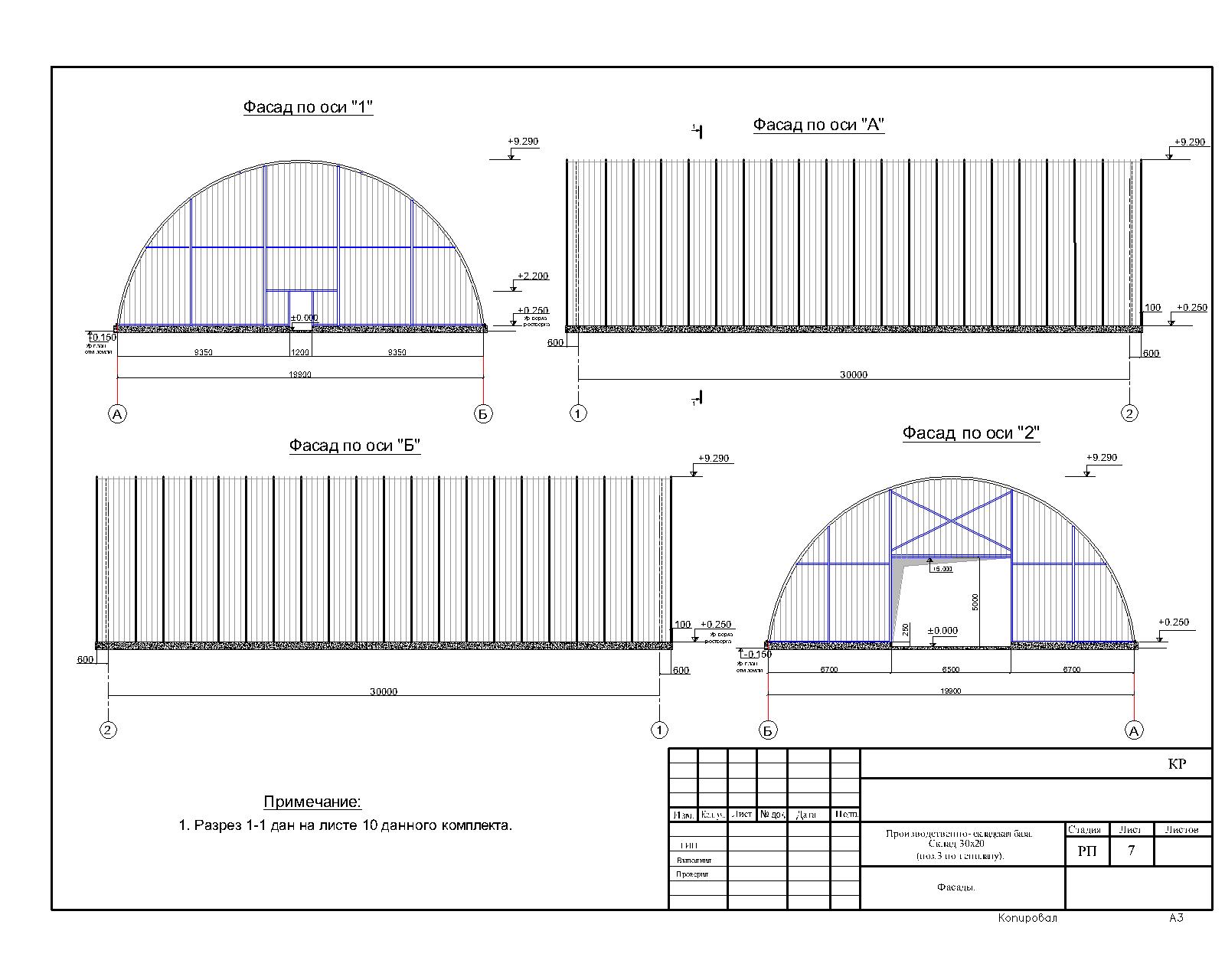

Данное здание запроектировано бескаркасным, арочного типа "Q" с применением конструкций бескаркасных покрытий из стальных гнутых профилей по ТУ 5283-147-02494680-2004.
Пролёт здания 20 м , длиной 30 м (по осям).
3.Здание запроектировано для строительства в следующих условиях:
-расчетная снеговая нагрузка -180 кг/кв.м- III район.
-нормативая ветровая нагрузка -23 кг/кв.м- I район.
-расчётная температура наружного воздуха - минус 28 С.

Состав: Общие данные,Разбивочный план. М 1:1000,Схема расположения свайного фундамента,Схема расположения свайного фундамента Язык документа

Софт: AutoCAD 2010

Файлы:
Ангар арочный КР..dwg
