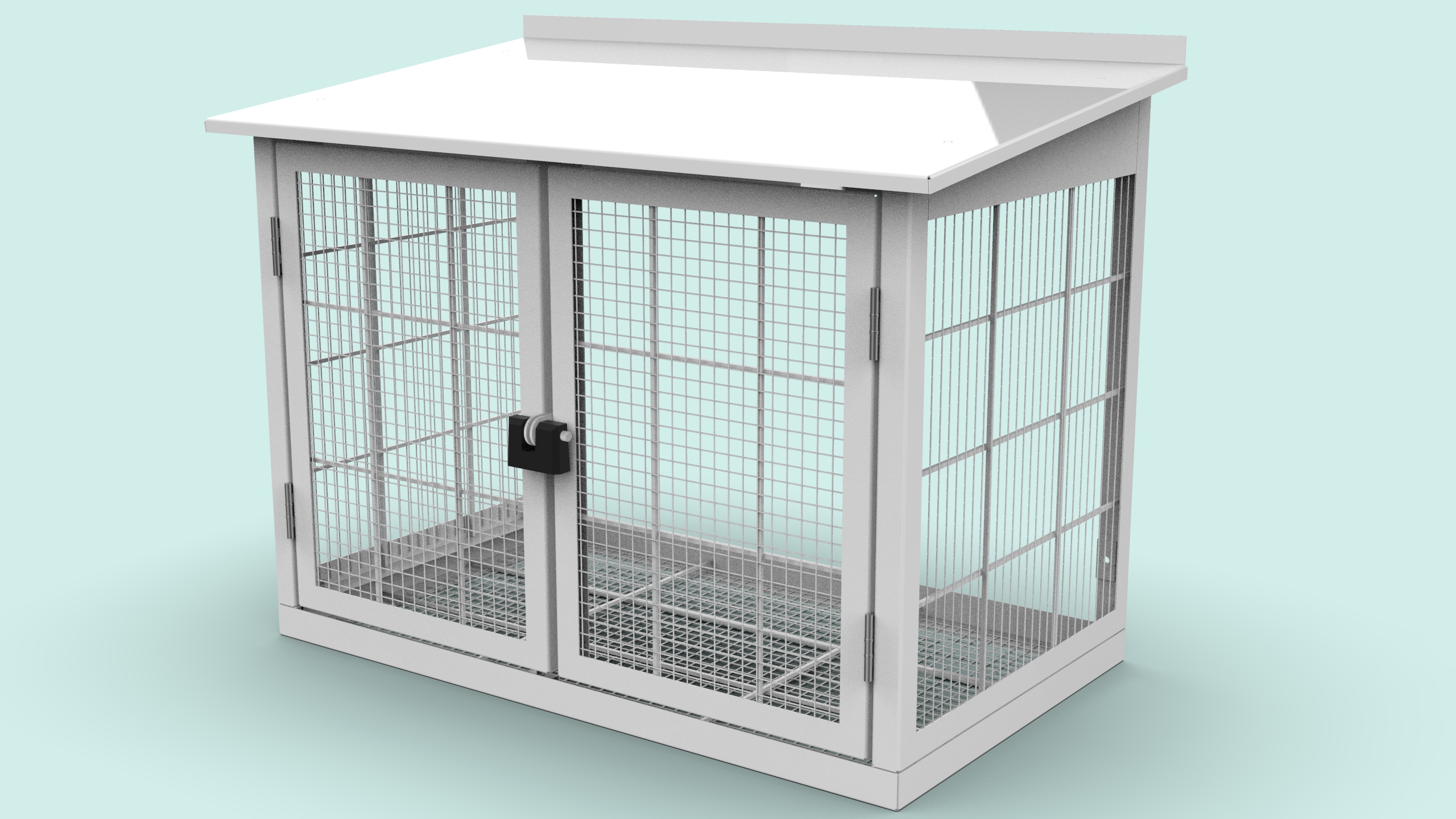

Антивандальное сборно-разборное укрытие для наружного блока кондиционера.
Предназначено для предотвращения несанкционированного доступа к наружному блоку кондиционера, а также предохраняет его от осадков в виде дождя и снега.
Сборно-разборная конструкция облегчает монтаж укрытия на уже установленный наружный блок кондиционера.
Габаритные размеры:
ширина - 1200 мм;
глубина - 694,5;
высота - 909 мм.
Масса - 46,4 кг.
