Балка контейнерная

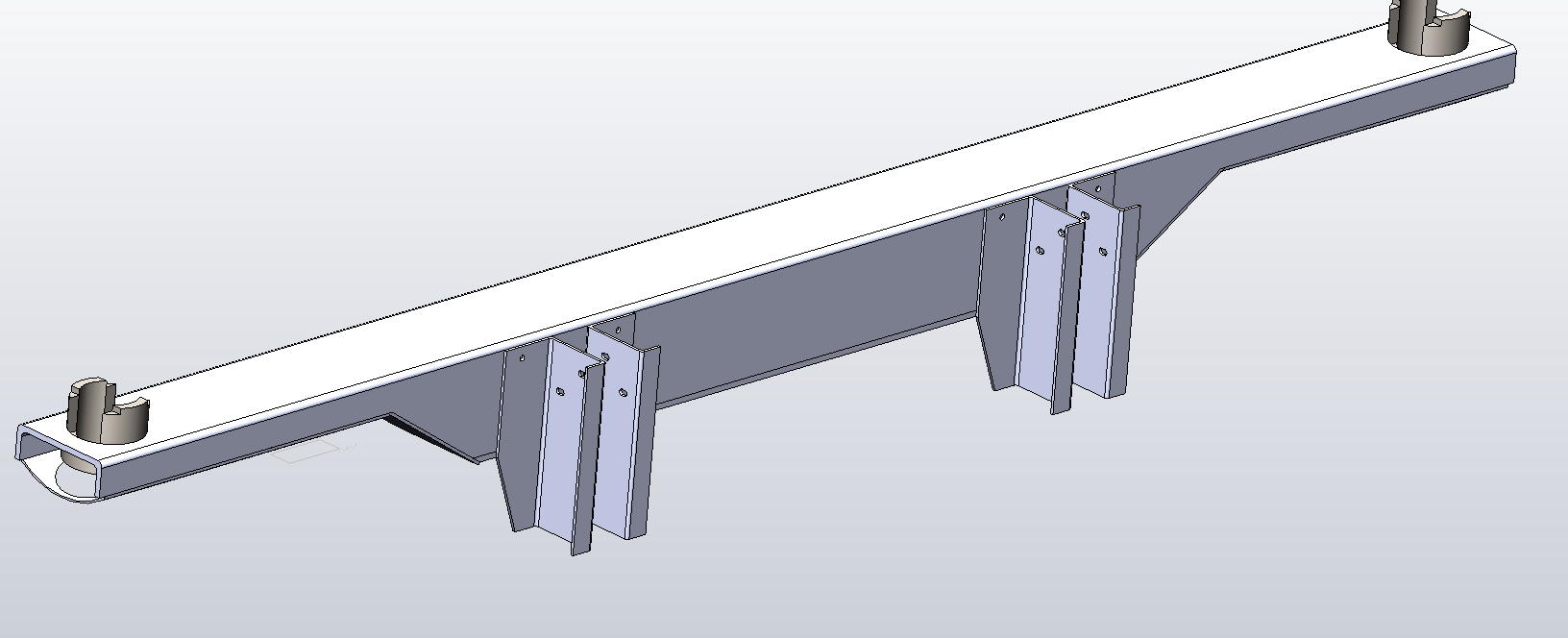

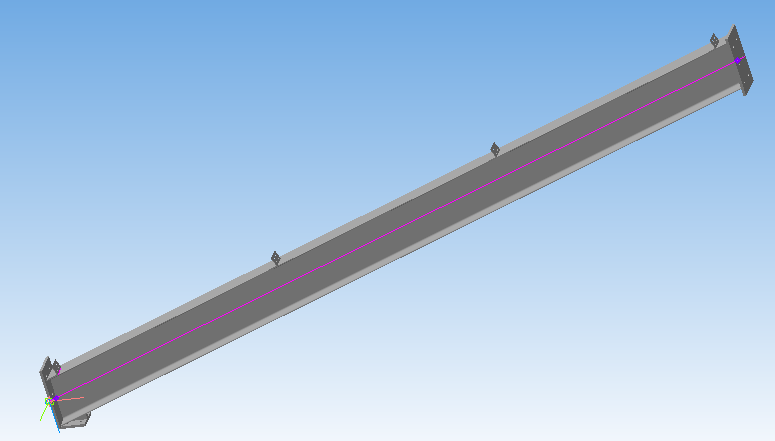

Балка контейнерная представляет собой балку переменного сечения выполняемая на основе швеллера. К полке швеллера с обоих сторон вплоть до перехода приварена пластина с отверстием. В части перехода и утолщённой части к профилю приварены наклонные пластины. В утолщённой части балки приварены параллельно друг-друг 4 стойки поперечной балки, имеющих вид неравнополочного швеллера. В верхней части балки имеются отверстия. Сечение по всей длине профиля является прямоугольным. По концам балки имеются два сквозных технологических отверстия диаметром 80 мм в которых вставлены две втулки замка.

Предназначена для закрепления на траверсы. Материал легированная сталь 09Г2С, нагрузка - не более 500 кг.

Состав: 3D сборка; Анимация сборки; Швеллер; Шайба; Нижний лист; Наклонный лист; Крепёжный швеллер; Крепёжный швеллер зеркальный; Защитный лист Язык документа

Софт: SolidWorks 12 SP5
