Балочная клетка

Министерство Образование Республика Беларусь
Белорусский Национальный Технический Университет
Кафедра "Металлические и деревянные конструкции"
Курсовой проект по дисциплине "Металлические и деревянные конструкции"
На тему: "Балочная клетка"
Минск 2011

Данная работа содержит чертежи

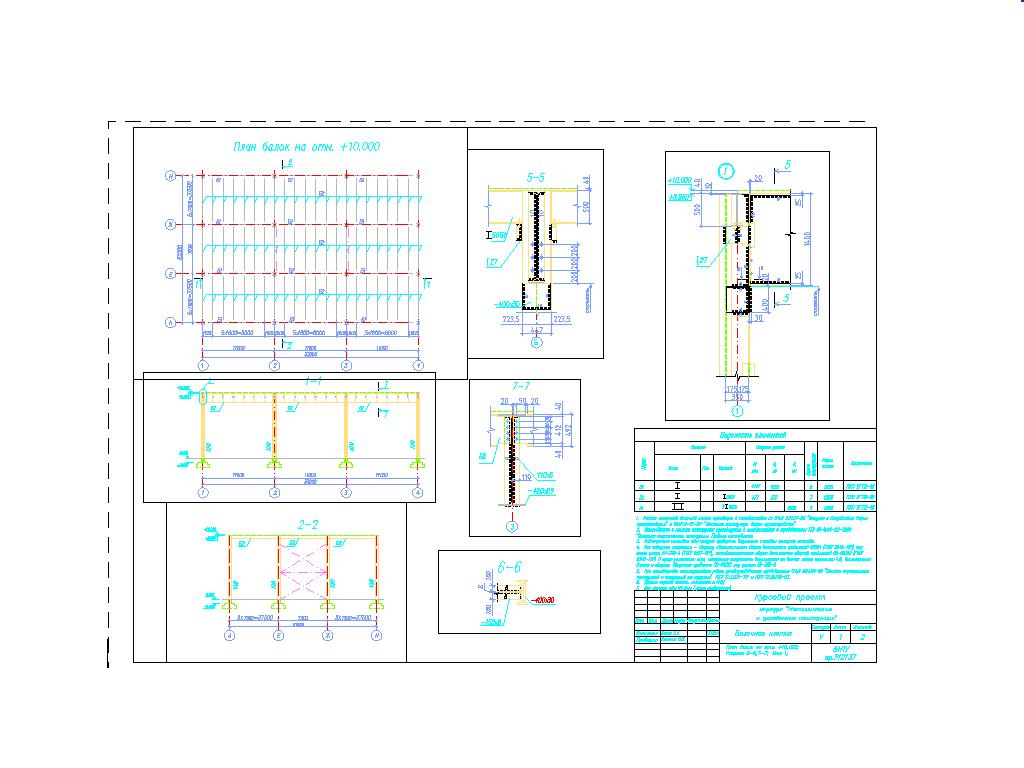

1. План балок.
2. Балочная клетка.
С пояснительной запиской.

Исходные данные
• Пролет главных балок 11м
• Количество пролетов главных балок 3
• Шаг главных балок 7,5м
• Количество шагов главных балок 11
• Полезная нагрузка на перекрытие 28 кН/м2
• Материал настила перекрытия – железобетон
• Отметка верха перекрытия над уровнем пола цеха 10м
• Сечение колонн – сквозное
• Закрепление колонн в фундаменте - жесткое
• Марка бетона фундамента – С 25/30
Монтажные соединения на болтах класса точности В

Производим выбор трех вариантов размещения вспомогательных балок с учетом следующих требований:
- количество шагов второстепенных балок – нечетное число;
- шаг второстепенных балок должен находиться в пределах от 1,1 до 3,5
- средние шаги второстепенных балок должны быть больше крайних, т. е. ;
- средние шаги второстепенных балок должны быть кратны 100 мм, крайние - 100 или 50 мм.

Состав: 1) План балок, 2) Балочная клетка, 3) ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:
Курсовая\мет_кагзап.dwg
Курсовая\Металлкагал.doc
Курсовая
