Балочная клетка 3Ах3В, А=13м; В=6м

Ульяновский государственный технический университет
Кафедра Строительные конструкции
Курсовой проект на тему Металлические баллочные конструкции
Ульяновск 2005г.

В данной курсовой работе производится расчет и проектирование металлической балочной конструкции.
Курсовой содержит 1 лист формата А-1 графической части, 27 страниц пояснительной записки
содержащий 8 рисунков ,2 таблицы и 3 источника.
Исходные данные :
1. Размеры балочной конструкции в плане: 3Аx3В, А = 13 м;
В = 6 м.
2. Строительная высота перекрытия: hстр = 1,4 м.
3. Отметка верха настила: 11.000 м.
4. Нагрузка на настил: Р = 2 т/м2.
5. Конструктивное решение колонны:Сквозная колонна,ветви которой соединены уголками.

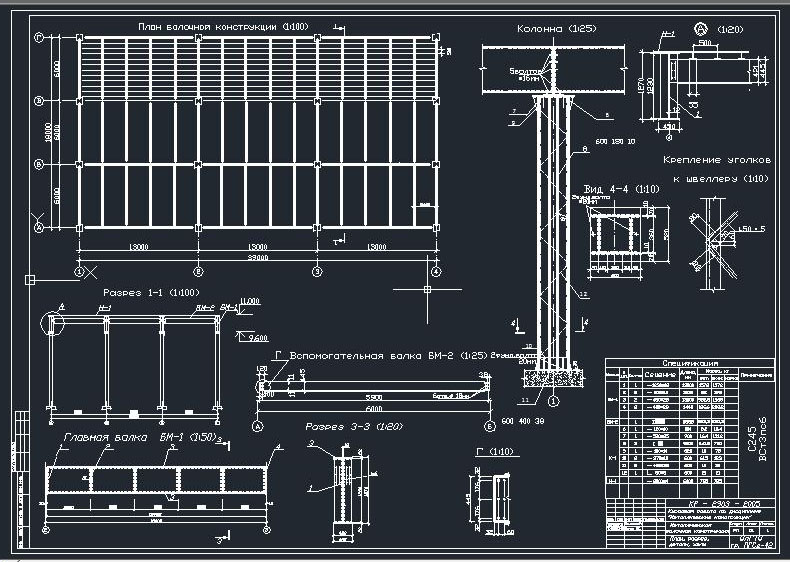

Состав: План балочной конструкции,чертеж главной балки,второстепенной балки,колонны,разрезы,детали узлы, ПЗ Язык документа

Софт: AutoCAD 2012

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Балочная клетка 3Ах3В, А=13м; В=6м

MK1/
MK1/Poyasnilka МОЯ.doc
MK1/МОЙ.dwg
