Расчет и конструирование балочной клетки

Дагестанский Государственный Технический Университет
Кафедра СКиГТС
Курсовой проект по дисциплине "Металлические конструкции"
На тему: "Расчет и конструирование балочной клетки"

2. Исходные данные на проектирование

- шаг колонн в продольном направлении L = 10.8М;
- шаг колонн в поперечном направлении В = 8.2м;
- относительный прогиб настила 260;
- относительный прогиб балок 310;
- сопряжение балок в одном уровне;
- тип сечения колонн сплошной;
- временная равномерно распределенная нагрузка на настил qвр = 20кH/м2.

Данный курсовой проект включает в себя: подбор и расчет размеров и толщины настила, подбор балочной клетки из сравнения 2–х вариантов (типов) балочных клеток, подбор сечения балок настила двутаврового сечения, расчет и проверка на устойчивость ребер жесткости, расчет сварных швов и болтового соединения главной балки в середине пролета, изменение сечения главной балки по длине, подбор сечения колонн, путем сравнения 3–х видов сечения сплошных колонн и расчет базы колонны

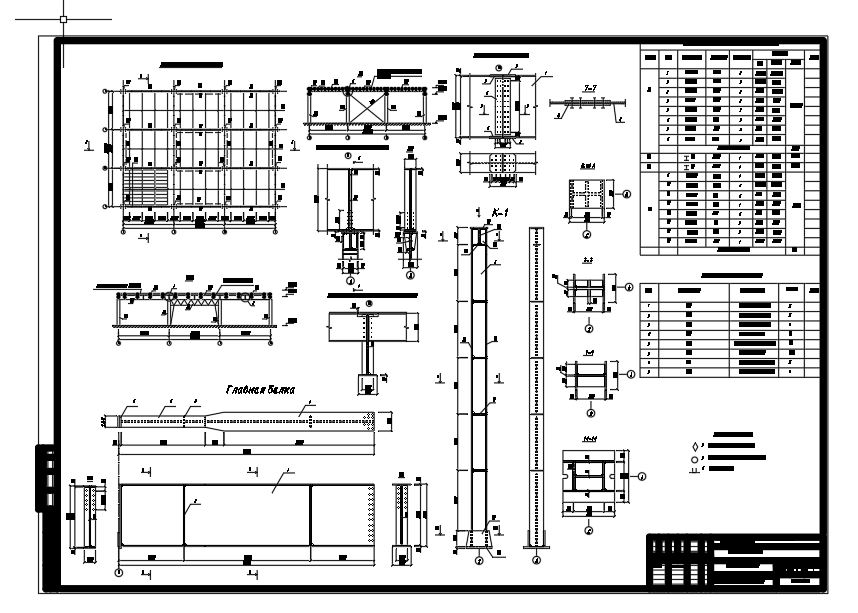

Состав: Схема расположения балок и колонн, Главная балка,Колонна, узлы,спецификация Язык документа
