Балочная клетка 46,5*13,5м

Поволжский государственный технологический университет
Курсовая работа по дисциплине: «Металлические конструкции»
на тему: «Балочная клетка»
Йошкар-Ола 2015

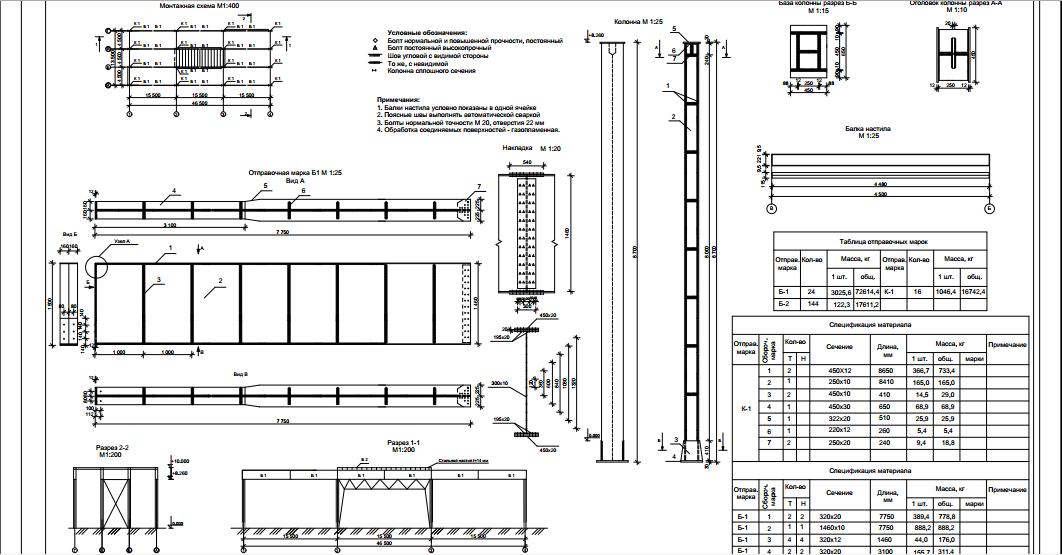

В архиве 1 лист + ПЗ. Монтажная схема. Отправочная марка. Стык балки. Колонна. База колонны. Опирание главных балок.

Исходные данные
1. Шаг колонн в продольном направлении L = 15,5 м;
2. Шаг колонн в поперечном направлении l = 4,5 м;
3. Габариты площадки в плане 3L × 3l;
4. Отметка верха настила 10 м;
5. Строительная высота перекрытия 2,4 м;
6. Временная равномерно распределенная нагрузка P0 = 23 кН/м2;
7. Материал конструкций:
а) настил – сталь С-235;
б) балки настила – сталь С-245;
в) главные балки – сталь С-245;
г) колонны– сталь С-235;
д) фундаменты – бетон класса В-20;
7. Допустимый относительный прогиб настила 1/150;
8. Тип сечения колонны – сплошная.

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: ArchiCAD 17

Просмотр файлов
Балочная клетка/Зверев.docx
Балочная клетка/Зверев.pdf
Балочная клетка/Зверев.pln
