Расчет стальной балочной клетки

Пермский Национальный Исследовательский Политехнический Университет;
Строительный факультет;
Кафедра СКиВМ;
Курсовой проект по дисциплине: Металлические конструкции;
На тему: Расчет стальных балочных клеток;
2018 год

Исходные данные:
шаг балок настила: 1 м;
пролет балок настила: 5,2 м;
пролет главных балок: 12,4 м;
нормативная нагрузка: 8 кн/м2;
нормативная временная нагрузка: 16 кн/м2;
высота этажа: 5,6 м;
сталь настила: С245;
сталь балок настила: С245;
сталь поясов главной балки: С345;
сталь стенки главной балки: С245;
сталь колонн: С285;
класс бетона фундамента: В10

Содержание:
1. Исходные данные
2. Разработка схемы расположения элементов балочной клетки
3. Расчет стального настила
3.1 Статический расчет настила
3.2 Конструктивный расчет настила
4. Расчет балки настила
4.1 Статический расчет балки настила
4.2 Конструктивный расчет балки настила
5 Расчет главной балки
5.1 Статический расчет главной балки
5.2 Конструктивный расчет главной балки
5.3 Изменение сечения главной балки
5.4 Проверка местной устойчивости пояса главной балки
5.5 Проверка местной устойчивости стенки главной балки
6. Расчет поясных сварных швов для главной балки
7. Сопряжение балок настила Б2 с главными балками
8. Расчет опорного ребра главной балки
9. Монтажный стык главной балки
10 Расчет колонны К4
10.1 Расчетные усилия и расчетные длины колонны К4
10.2 Подбор сечения сплошной колонны К4
10.3 Подбор сечения сквозной колонны К4
10.4 Расчет баз колонн
10.4.1 Расчет базы колонны сплошного сечения
10.4.2 Расчет базы колонны сквозного сечения
10.5 Расчет оголовка колонны
10.5.1 Расчет оголовка сплошной колонны
10.5.2 Расчет оголовка колонны сквозного сечения
Список литературы

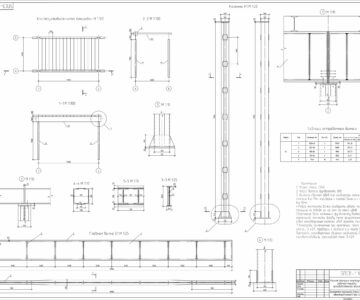

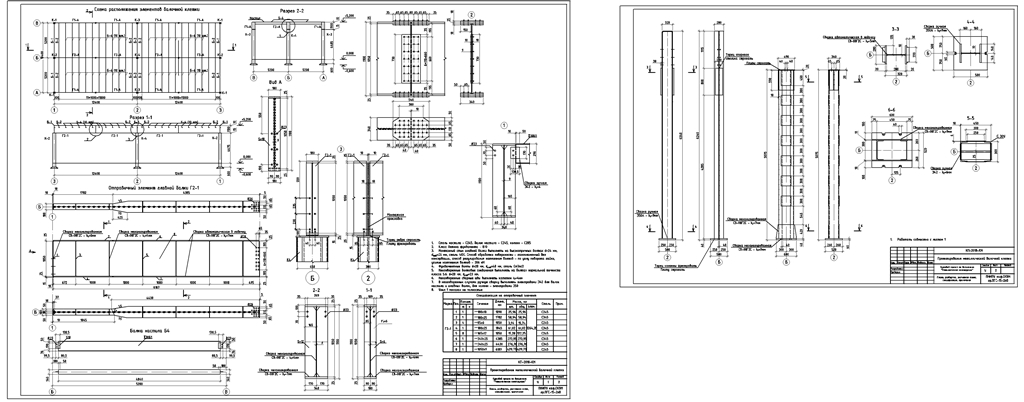

Состав: План, развертка, расчетная схема, спецификация, примечание Язык документа

Софт: AutoCAD 17

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет стальной балочной клетки

Курсач.dwg
курсач.docx
