Балочная клетка

Казанский государственный архитектурно-строительный университет
Кафедра металлических конструкций и испытания сооружений
Курсовой проект по дисциплине "Металлические конструкции"
На тему: "Балочная клетка"
Казань 2011

Шифр: 12114
Продольный шаг колонн – 14 м (L)
Поперечный шаг колонн – 6 м (l)
Нормативная полезная нагрузка – 1800 кг/м
Марка стали – С 245
Высота колонны – 8 м

Содержание

1. Компоновка балочной клетки 3
2. Расчет несущего настила 4
2.1. Расчет несущего настила (нормальный тип) 4
2.2. Расчет несущего настила (усложненный тип) 5
3. Расчет балок настила и вспомогательных балок 6
3.1. Расчёт балок настила для балочной клетки простого типа 6
3.2. Расчет БН и ВБ для усложненного типа балочной клетки 7
4. Расчет главной балки 9
4.1. Определение нагрузок и расчетных усилий 9
4.2. Подбор сечения составной балки 9
4.3. Изменение сечения главной балки 13
4.4. Проверка прочности прогибов и общей устойчивости балок 16
4.5. Проверка местной устойчивости элементов балки 16
4.6. Расчёт поясных сварных швов 18
4.7. Расчёт опорных ребер 19
5.Расчет колонны 20
5.1. Расчет стержня сквозной колонны с планками 20
5.2. Расчет базы колонны 23
5.3. Расчет оголовков колонн 26

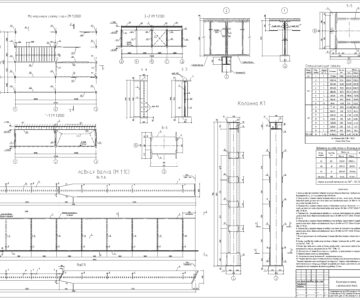

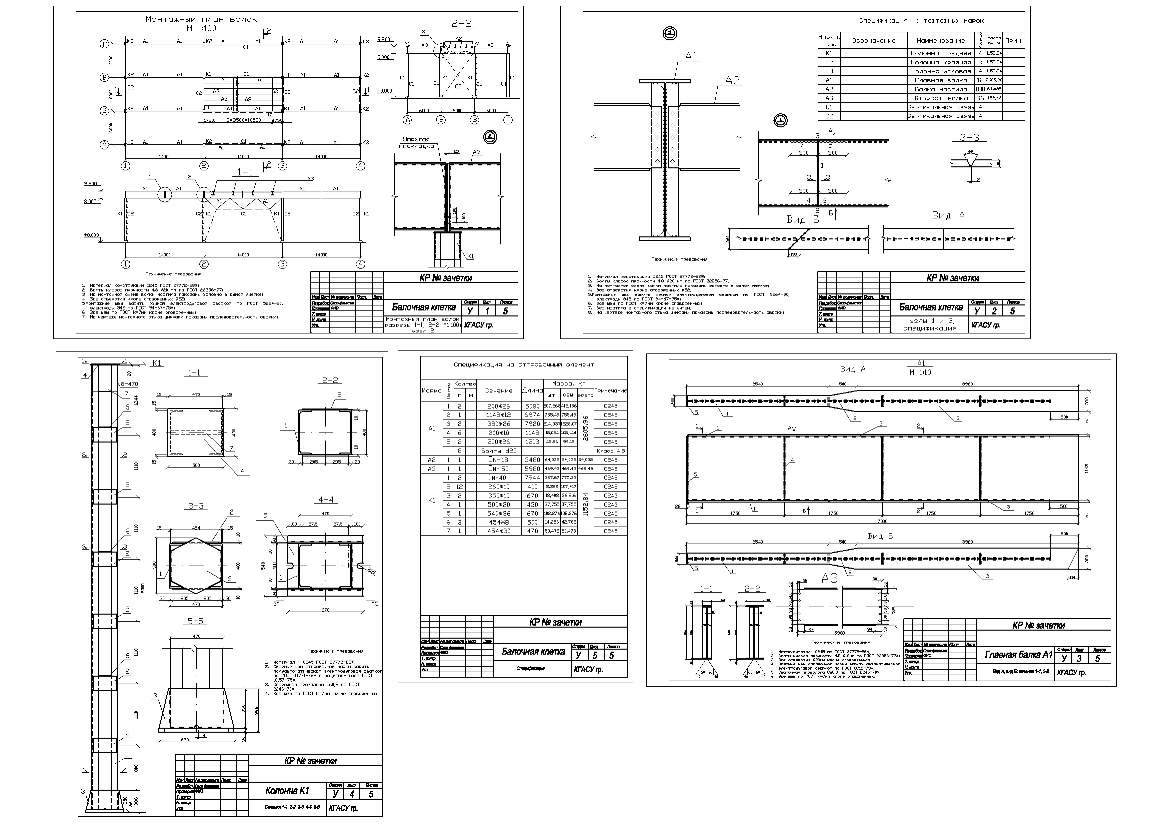

Состав: Пояснительная записка, чертеж (план, узлы, разрез, спецификация) Язык документа

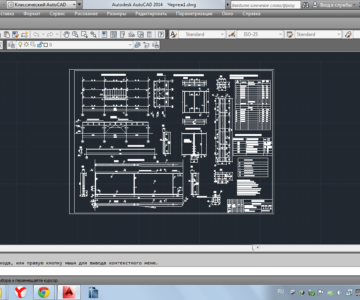

Софт: AutoCAD 2012

Сайт: www

Файлы:
курсовой проект МК.dwg
курсовой проект МК.doc
