Конкурс асов 3D-моделирования

Балочная клетка

Казанский государственный архитектурно-строительный университет

Кафедра металлические конструкции и испытание сооружений

КУРСОВАЯ РАБОТА
по дисциплине «Металлические конструкции, включая сварку»
Балочная клетка
Казань2016

1. ИСХОДНЫЕ ДАННЫЕ
Шифр: 34222;
Продольный шаг колонн: 18 м (L);
Поперечный шаг колонн: 8 м (l);
Нормативная полезная нагрузка: 1600 кг/см2;
Класс стали: С 255;
Высота колонн: 7.0 м
2. КОМПОНОВКА БАЛОЧНОЙ КЛЕТКИ
Нормальный тип: Lн = 1
СОДЕРЖАНИЕ
Введение…………………………………………………………………………...3
1. Исходные данные………………………………………………………………4
2. Компоновка балочной клетки…………………………………………………4
3. Расчет несущего настила и балок настила……………………………...…….5
3.1. Расчёт несущего настила…………………………………………………5
3.2 Расчёт балок настила для балочной клетки нормального
типа…………………………………………………………….. 6
4. Расчёт главной балки…………………………………………………………..7
4.1. Определение нагрузок и расчётных усилий…………………………….7
4.2. Подбор сечения составной сварной балки………………………………7
4.3. Изменение сечения главной балки……………………………………10
4.4. Проверка прочности, прогибов и общей устойчивости балок………..10
4.5. Проверка местной устойчивости элементов балки………………….11
4.6. Расчёт поясных сварных швов………………………………………….14
4.7. Расчёт опорных рёбер…………………………………………………...15
5. Расчёт колонны………………………………………………………………..17
5.1. Расчёт стержня сквозной колонны с планками………………………..17
5.2. Расчёт базы колонны…………………………………………………….19
5.3. Расчёт траверсы………………………………………………………….21
5.4. Расчет оголовков колонн………………………………………………..22
Список использованной литературы…………………………………………...24

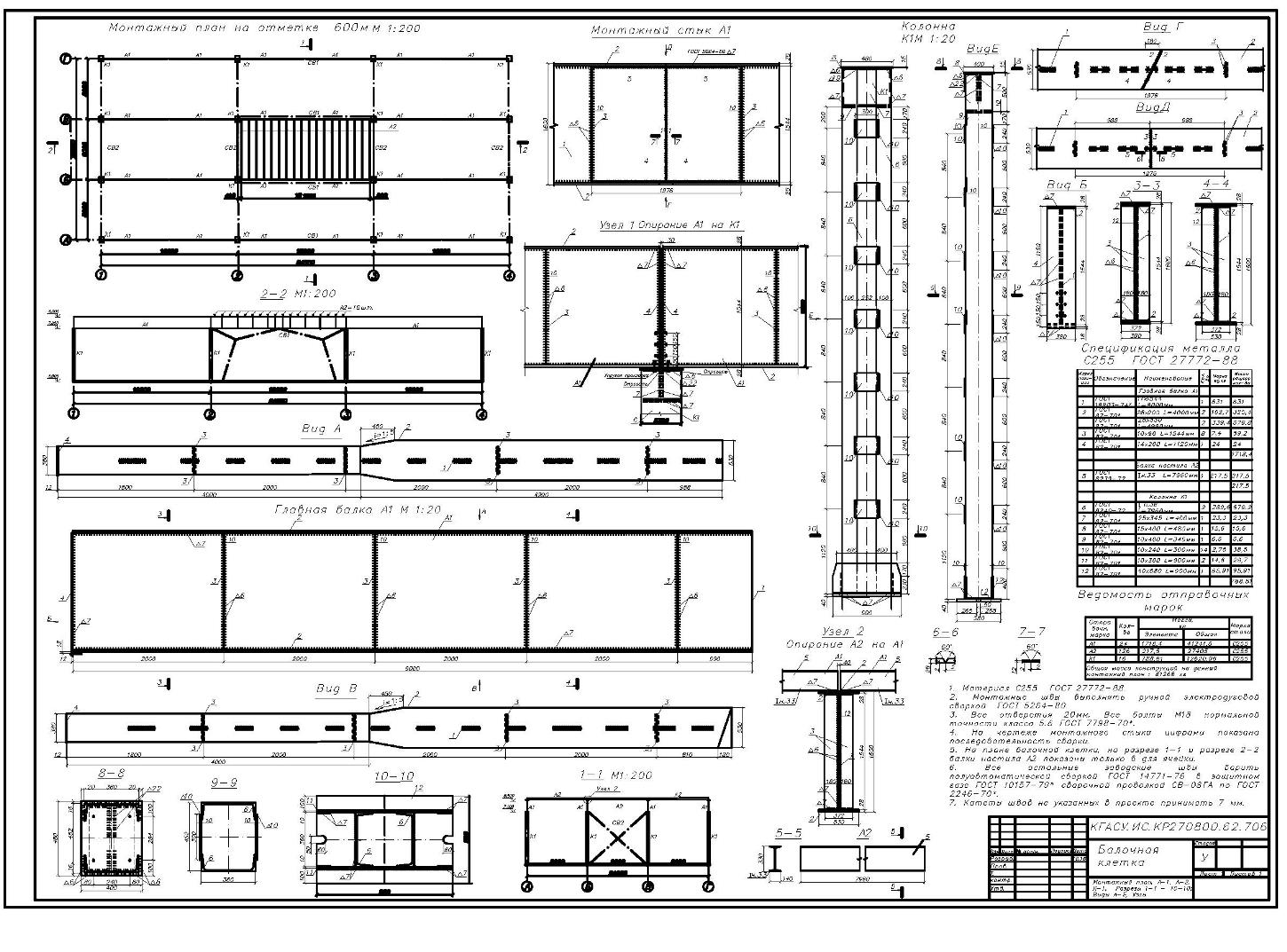

Состав: Монтажный план, А-1, А-2, К-1, Разрезы 1-1 - 10-10; Виды А-Е, Узлы Язык документа

Софт: AutoCAD 2012

Файлы:
пояснительная записка, чертеж\балочная клетка.bak
пояснительная записка, чертеж\балочная клетка.dwg
пояснительная записка, чертеж\Курсовик.docx
пояснительная записка, чертеж
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
