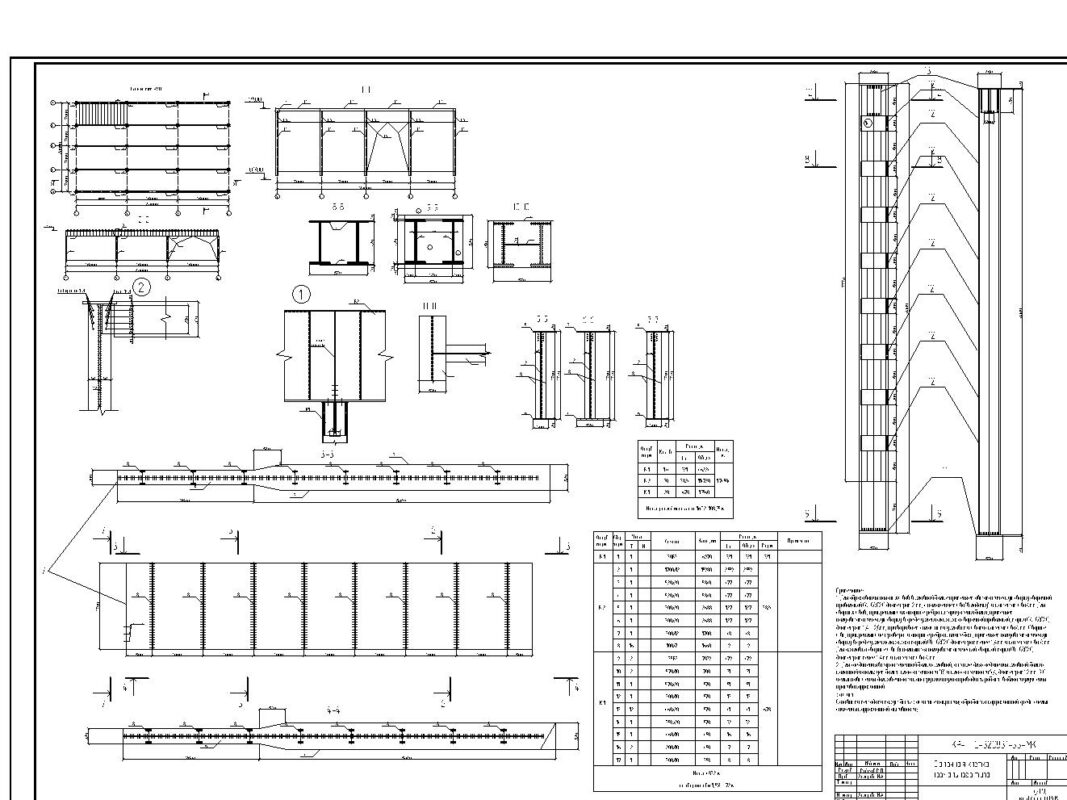

Балочная клетка нормального типа - вариант №55

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ТУЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Институт горного дела и строительства
Кафедра «Строительство, строительные материалы и конструкции»
КУРСОВОЙ ПРОЕКТ
по дисциплине:
«Металлические конструкции»
на тему: БАЛОЧНАЯ КЛЕТКА НОРМАЛЬНОГО ТИПА

Вариант №55
2026

Оглавление
1. Исходные данные 3
2. Расчёт элементов балочной клетки 4
2.1 Расчёт настила 4
2.2 Подбор и проверка сечения второстепенной балки 5
3. Расчет и конструирование главной балки 7
3.1 Определение нагрузок и расчетных усилий 7
3.2 Подбор и проверка сечения 7
3.3 Изменение сечения главной балки по ее длине 9
3.4 Расчет поясных швов 11
3.5 Проверка общей устойчивости балки и местной устойчивости стенки 11
3.6 Конструирование и расчет опорного ребра жесткости 14
3.7 Расчет монтажного сварного стыка 16
3.8 Расчет узла сопряжения второстепенной балки с главной 17
4. Расчет и конструирование элементов центрально сжатой сквозной колонны 20
4.1 Подбор сечения стержня колонны 20
4.1.1. Расчет стержня колонны относительно оси x-x 20
4.1.2. Расчет стержня колонны относительно оси y-y 21
4.2 Конструирование и расчет элементов решетки 22
4.3 Конструирование и расчет базы колонны 24
4.4 Конструирование и расчет оголовка колонны 27
4.5 Расчет количества планок 29
5. Расчёт расхода металла на 1 м^2 балочной клетки 30
Список литературы 31

Требуется запроектировать балочную клетку нормального типа с размерами в плане 48х28 м под временную полезную нагрузку P^H=20 кН/м^2 .
Сетка колонн 16×7. Отметка уровня пола – 9,5м. Тип настила – стальной. Тип главной балки – сварная из трех листов. Сопряжение балок – в одном уровне.
Колонны запроектированы стальные, сквозные на планках, из двух прокатных двутавров.
Материал конструкций балочной клетки – С245.
Класс бетона фундамента – B15.
