Балочная клетка нормального и усложненного типа

Дальневосточный государственный технический университет
Кафедра строительных конструкций и материалов
Курсовой проект по дисциплине "Металлические конструкции"
на тему: «Расчет и конструирование элементов балочной клетки»
Владивосток 2011

Рабочие площадки – это сложные внутрицеховые несущие конструкции, которые состоят из системы балок, перекрытых настилом балочной клетки, и колонн, установленных на фундамент. Они предназначаются для размещения технологического оборудования, материалов и изделий, транспортных средств и обслуживающего персонала.
В первой части настоящей работы излагаются вопросы компоновки балочной клетки, сбора нагрузок, расчета и конструирования прокатных и составных балок.
Вопросы расчета и конструирования центрально-сжатых колонн сплошного сечения и сквозных рассматриваются во второй части работы.

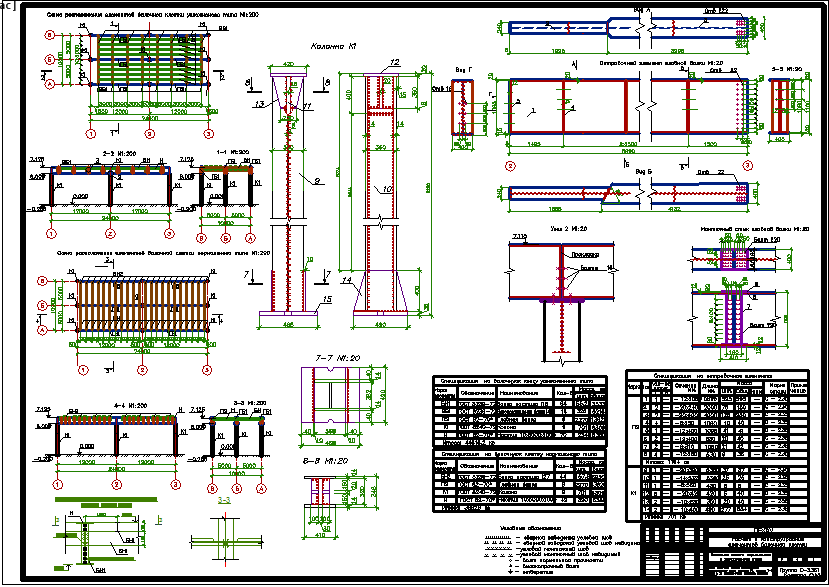

Состав: План балочной клетки нормального, усложненного типа; колонна К1, разрезы 1-6; Узел 1, 2; Отправочный элемент главной балки

Софт: AutoCAD 2011
