Металлическая балочная клетка нормального типа для одноэтажной рабочей площадки

ПГАТУ
Кафедра строительных технологий
Дисциплина "Металлические конструкции"
Тема:"Проектирование металлической балочной клетки"
Пермь 2019

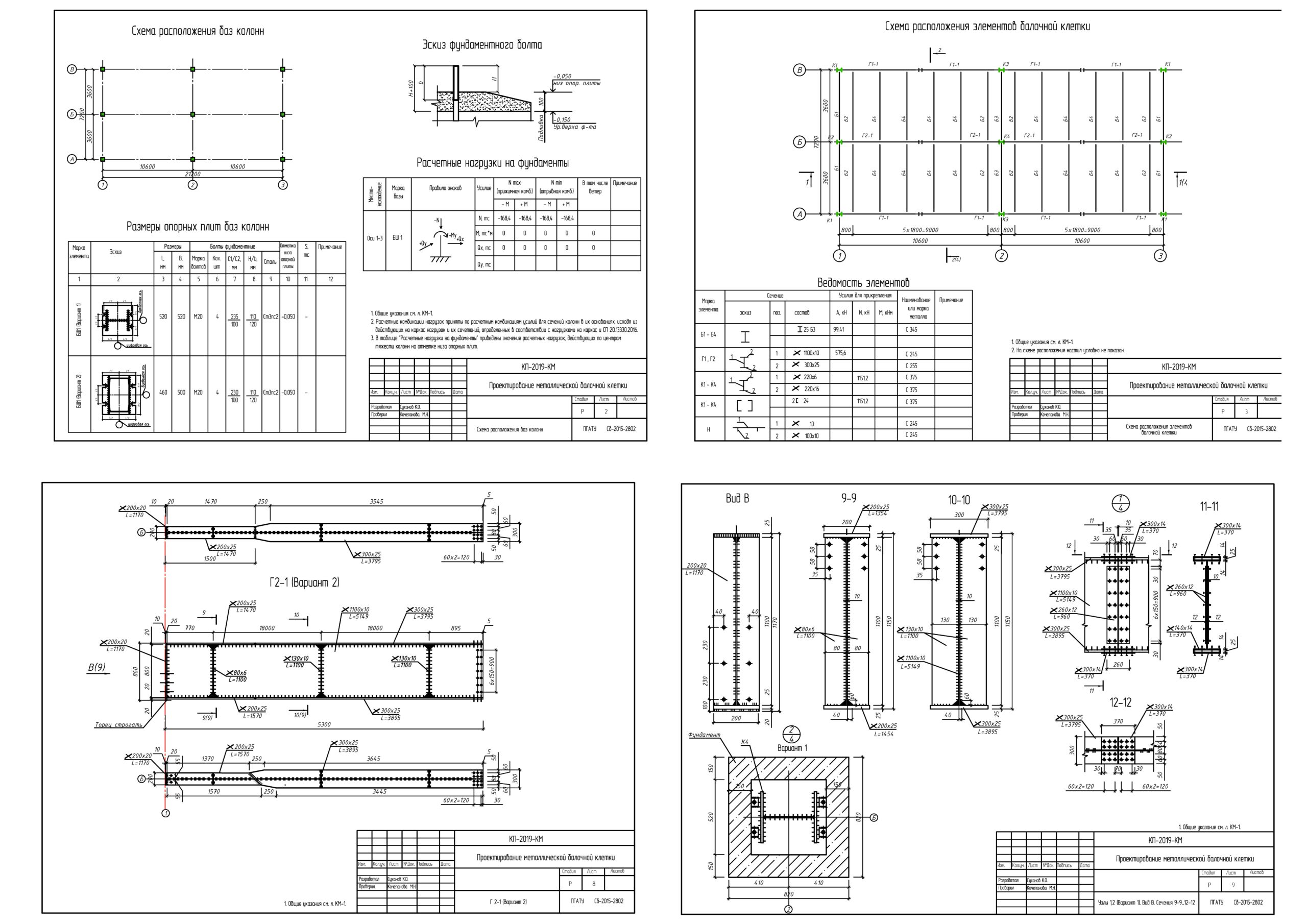

Запроектирована металлическая балочная клетка нормального типа для одноэтажной рабочей площадки. Общие размеры балочной клетки – два пролета балок настила и два пролета главных балок.
Шаг балок настила a м 1,8
Пролёт балок настила l м 3,6
Пролёт главных балок L м 10,6
Размер балочной клетки 2L x 2l
Нормат. постоянная нагрузка qпост кН/м2 12
Нормат. кратковременная нагрузка qвр кН/м2 24
Отметка верха настила H 6,4
Сталь настила, стенок главной балки С245
Сталь балок настила С345
Сталь поясов главной балки С255
Сталь колонн С375
Класс бетона фундамента В10
1 Исходные данные 2
2 Разработка монтажной схемы балочной клетки 3
3 Расчет стального настила 8
3.1 Статический расчет настила 8
3.2 Конструктивный расчет настила 10
4 Расчет балки настила Б4 14
4.1 Статический расчет балки настила Б4 14
4.2 Конструктивный расчет балки настила Б4 16
5 Расчет главной балки Г2 20
5.1 Статический расчёт главной балки Г2 20
5.2 Конструктивный расчет главной балки Г2 22
5.3 Изменение сечения главной балки Г2 26
5.4 Проверка местной устойчивости пояса главной балки Г2 29
5.5 Проверка местной устойчивости стенки главной балки Г2 29
6 Расчет поясных сварных швов для главной балки Г2 35
7 Сопряжение балок настила Б4 с главными балками Г2 37
8 Расчет опорного ребра главной балки Г2 41
9 Монтажный стык главной балки Г2 44
10 Расчет колонны К4 47
10.1 Расчетное усилие и расчетные длины колонны К4 47
10.2 Подбор сечения сплошной колонны К4 48
10.3 Подбор сечения сквозной колонны К4 50
10.4 Расчет баз колонны К4 55
10.4.1 Расчет базы колонны сплошного сечения 55
10.4.2 Расчет базы колонны сквозного сечения 58
10.5 Расчет оголовков колонны К4 62
10.5.1 Расчет оголовка сплошной колонны 62
10.5.2 Расчет оголовка сквозной колонны 63
Список литературы 67
