БНТУ, Кафедра" Металлические и деревянные конструкции", дисциплина "Металл", тема "Балочная клетка" год 2012
БАЛОЧНАЯ КЛЕТКА, ОПТИМАЛЬНАЯ КОМПОНОВКА, НЕСУЩАЯ КОНСТРУКЦИЯ, РАСЧЁТ, КОНСТРУИРОВАНИЕ, УЗЛЫ.
В настоящей работе выполнено оптимальное проектирование балочной клетки на основе экономического сравнения на основе 3 вариантов, произведены статические и поверочные расчеты второстепенной и главной балок, колонны, а также узлов их сопряжений.

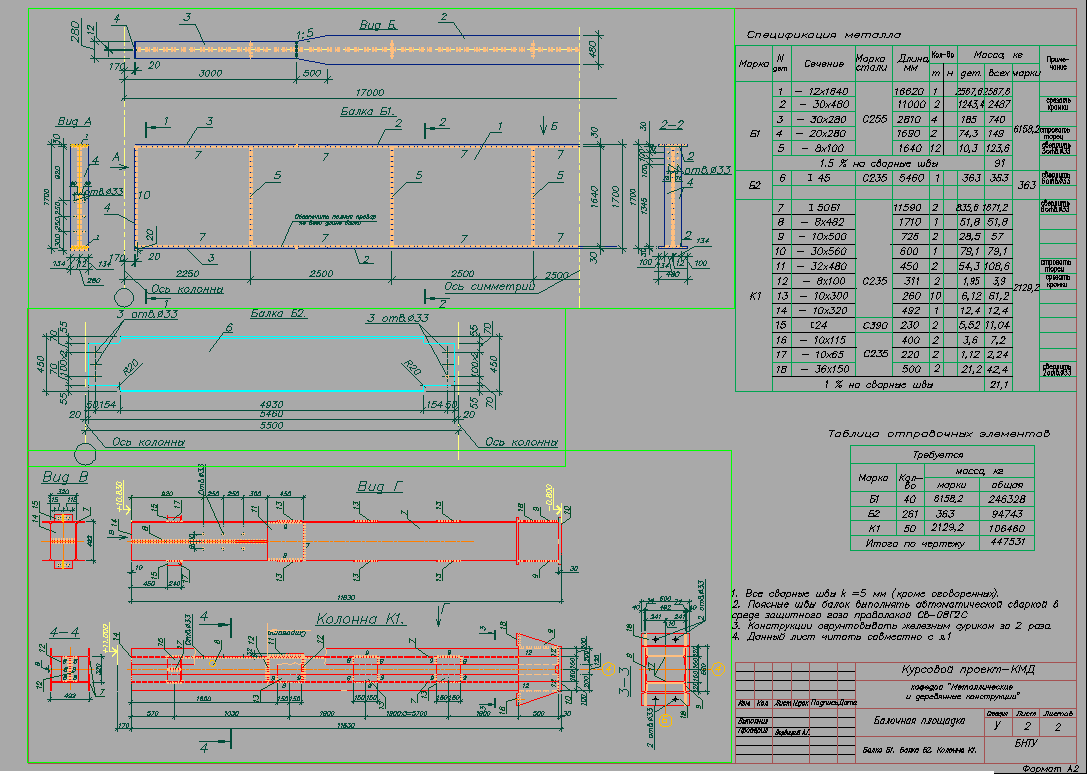

Разработаны чертежи конструкций в стадиях КМ и КМД.
Производим выбор трех вариантов размещения вспомогательных балок с учетом следу-ющих требований:
- количество шагов второстепенных балок – нечетное число;
- шаг второстепенных балок должен находиться в пределах от 1,1 до 3,5 м;
- средние шаги второстепенных балок должны быть больше крайних, т. е. ;
- средние шаги второстепенных балок должны быть кратны 100 мм, крайние - 100 или 50 мм.
Вариант 1: 5.
Вариант 2: 7.
Вариант 3: 9.
СОДЕРЖАНИЕ
Стр.
Содержание…………………………………………………………………………………….. 3
Реферат………………………………………………………………………………………….. 4
1. Компоновка балочной клетки………………………………………………… ……………. 5
1.1 Определение нагрузок на перекрытие………………………………………… ……………7
1.2 Выбор оптимальной схемы балочной клетки ……………………………………………..11
2. Расчет главной балки…………………………………………………………………………12
2.1. Определение нагрузок и усилий…………………………………………………………….12
2.2. Компоновка сечения составной сварной балки с проверкой на прочность, общую устойчивость и жесткость…………………………………………………………………12
2.3. Определение места изменения сечения балки…………………………………………….. 16
2.4. Расчет соединения поясов балки со стенкой……………………………………………….18
2.5. Установление размеров опорной части балки с проверкой на устойчивость.………….. 19
2.6. Проверка местной устойчивости балки с обоснованием размещения и определением размеров ребер жесткости……………………………………………………………… …22
2.7. Расчет монтажного стыка балки на высокопрочных болтах………………………………26
3. Расчет колонны……………………………………………………………………………….30
3.1. Определение нагрузок и подбор сечения колонны……………………………………….. 30
3.2. Расчет планочной решетки и ее крепления к ветвям колонны сквозного сечения……… 32
3.3. Компоновка и расчет базы колонны……………………………………………………….. 35
3.4. Компоновка и расчет сопряжений вспомогательной балки с главной балкой
и колонной, и главной балки с колонной……………………………………………………….40
Список использованных источников………………………………………………………….. 43
отлично
