Файлы DXF на резку банного чана и нижней печи для нагрева.
Нержавейка толщиной 3мм
1папка - детали по отдельности (детали печи можно резать из чернины)

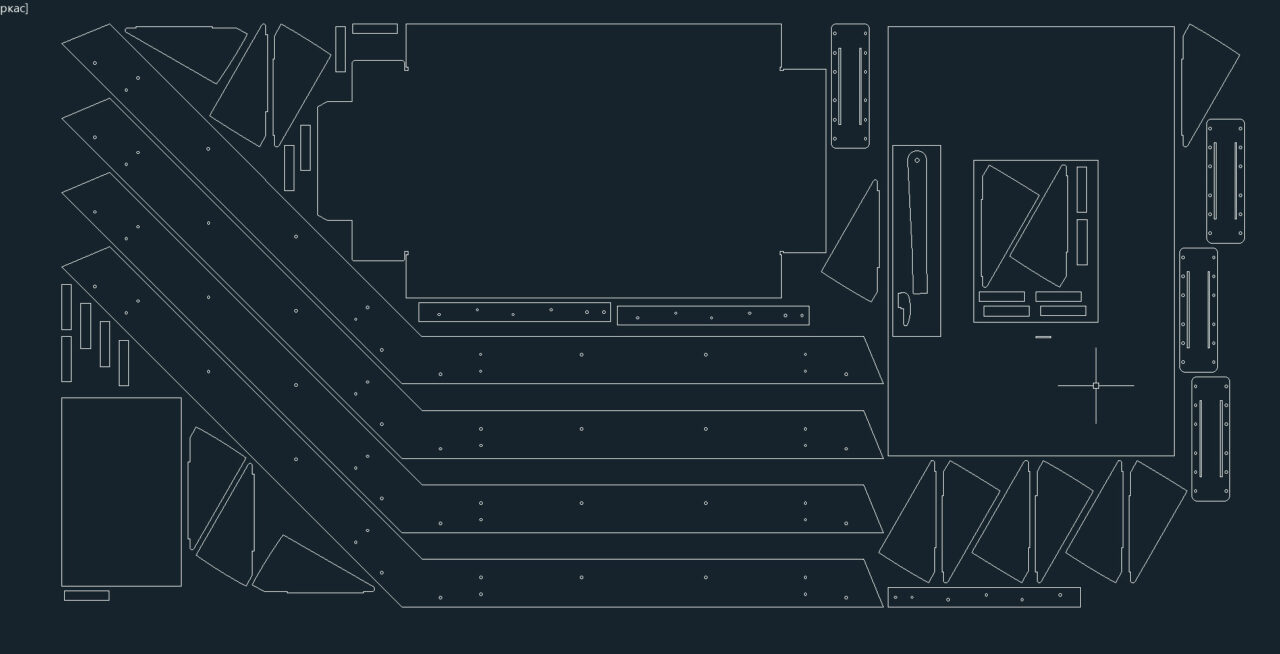

2папка - компоновка на лист 1250х2500мм (ProNest/DXF) - деталь Днище 1322х1322мм не размещена !!!
Либо разрезать на две половины и потом сваривать, либо на другом формате листа резать.
Вячеслав Донской
Боковина_нерж3мм_8шт.dxf
Дверка_нерж3мм_1шт.dxf
Днище_нерж3мм_1шт.dxf
Дно_нерж3мм_1шт.dxf
Донышко_нерж3мм_1шт.dxf
Затвор_нерж3мм_1шт.dxf
Кронштейн сиденья_нерж3мм_8шт.dxf
Кронштейн спинки_нерж3мм_16шт.dxf
Кронштейн спинки приварной1_нерж3мм_16шт.dxf
Опора кронштейна_нерж3мм_16шт.dxf
Поддон_нерж3мм_1шт.dxf
Полка боковая_нерж3мм_2шт.dxf
Полка верхняя_нерж3мм_4шт.dxf
Стенка_нерж3мм_2шт.dxf
Стенка задняя_нерж3мм_1шт.dxf
Стенка передняя_нерж3мм_1шт.dxf
Упор_нерж3мм_1шт.dxf
Nest 1.dxf
Nest 2.dxf
Nest 3.dxf
Nest 4.dxf
Nest 5.dxf
Nest 6.dxf
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день, для изготовления самой чаши сколько требуется листов металла 2500*1250?

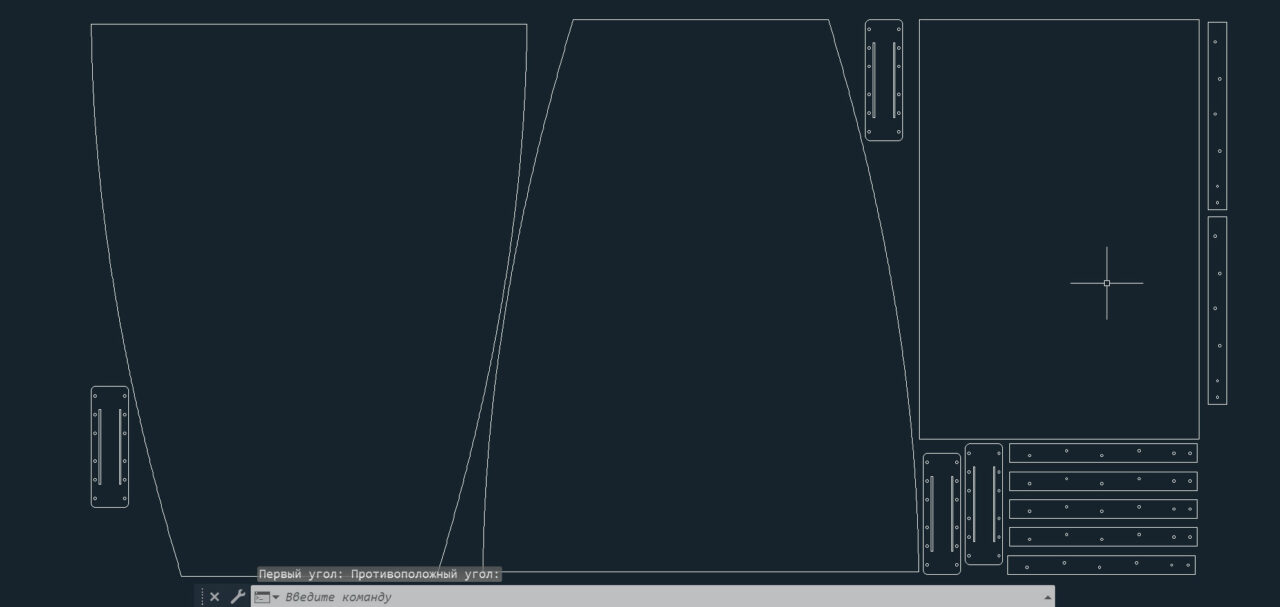

Вторая и третья картинка отображает ситуацию
Добрый день. Примерно 4-5 листов. На 1 лист 2.5х1.25 умещается 2 лепестка(каждый 1185х935). Лепестков 8 шт. Основание чаши ПОЛУЧАЕТСЯ из 2х кусков или МЕНЯТЬ формат на 1.5х3 м. Днище чаши 1322х1322мм.
Все пустые места заполнены мелкими деталями
Если все листы брать 1500*3000 , изменит как то ситуацию или также 4 листа? 2 лист включает исключительно печь и лестницу или также детали чана?
Оператор или технолог вашего станка может самостоятельно разложить готовые dxf файлы на лист
Здравствуйте! Подскажите пожалуйста,почему некоторые детали открываются с незаконченными линиями (упор,кронштейн сидения,поддон). Открываю в корел 2018

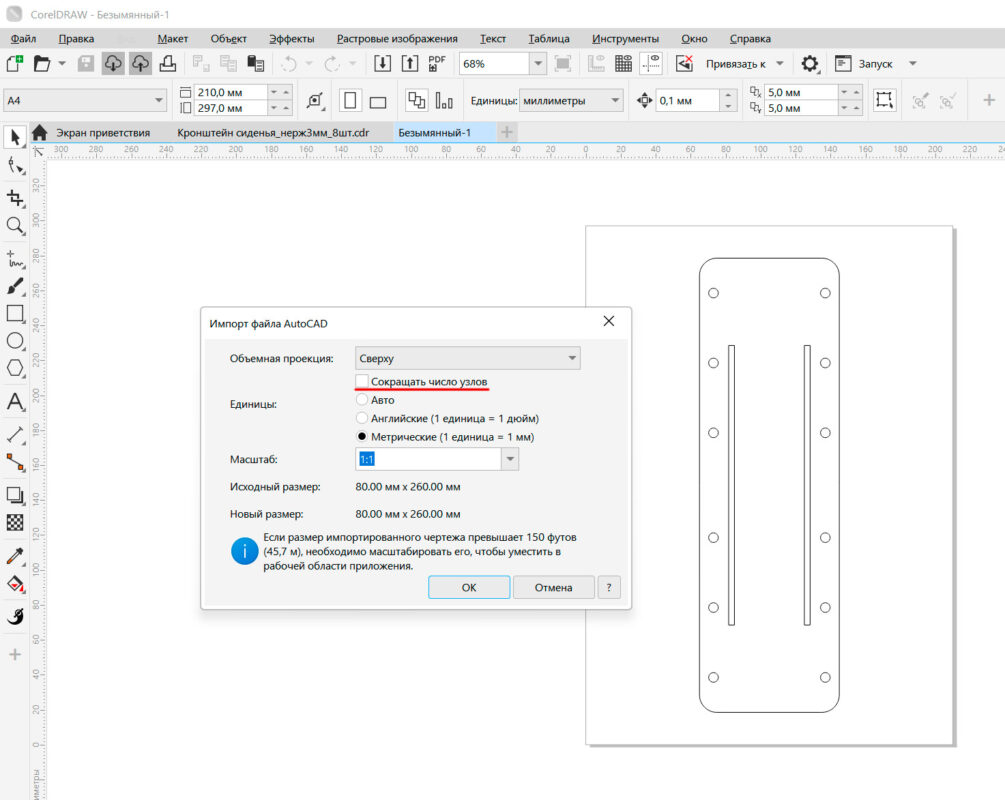

Здравствуйте! При открытии уберите галочку "сокращать число узлов". Плохие параметры на импорт ставите.
Спасибо огромное
Ещё раз здравствуйте!
Мне нужен чан банный , файл с раскроем для лазерной резки , в вашем проекте есть такие файлы ? Если есть то я готов скачать их у вас . я не разбираюсь в этом , поэтому и спрашиваю вас. . спасибо за ответ!
Здравствуйте USER-1919530.
153516@mail.ru моя электронка.
Здравствуйте!
Да, в этом наборе только файлы для резки, нет ни чертежей, ни 3D моделей, только файлы для резки которые загружаются в станок.
Смотрите поле состав в описании. Нет ни инструкций как собирать, как гнуть и что делать. Вы только получите набор деталей на выходе. (картинка 2 и 3 в галерее)
Так же советую прочитать тут все комментарии, особенно от автора.
Дмитрий доброе утро , правильно я понял , что скачав этот файл у меня будет все для резки этого чана ?
Здравствуйте! Да, тут файлы для резки. Но вам все равно надо будет понимать сколько каких деталей, как они будут собираться, хоть немного вникать в вопрос. Сомневаетесь, покажите тем людям которые будут Вам резать и спросите у них.
Спасибо большое Дмитрий! 🤝
Добрый день ! Скачал у вас файл , но ребята которые должны были резать заготовки на чан сказали что у вас в файле только 3 d проект , а файлов на раскрой лазером нету , что делать ,
У вас есть именно на раскрой файл?
Добрый день ! Вы скачали совсем другой проект
Андрей в каком смысле другой проект ?
Я скачал именно этот, в противном случае мне программа не дала бы возможность задать этот вопрос .
Подскажите, что мне делать? Мне нужны файлы раскроя .
Вы скачали эту работу,
Перейти
и там нет раскроя. Вопросы задавать можно к любой работе. Отзывы только к тем что скачали.
Хорошо, а у вас есть то что нужно мне ?
В этой работе только раскрой. Смотрите описание работы.
Что Вам нужно? Чаны бывают разные по устройству, по размерам и т.п.
Добрый день.Подскажите диаметр чана.И объем.Заранее спасибо.
Здравствуйте! 2635 по бортику
Здравствуйте, в есть чертеж для сборки?
Какая то инструкция?
Только DXF делал. Поищите в интернете. Но технология изготовления на ваше понимание и усмотрение
Добрый день, подскажите пожалуйста в архиве есть чертежи гибки деталей, а так же для сборки самого чана или только файлы для резки?
Только раскрой. Модель другим автором с этого же сайта выполнена
Здравствуйте, Вячеслав! Можете изменить проект по моим размерам?
Добрый день. Если актуально, могу изменить 153516@mail.ru
Здравствуйте! Вы не скачивали работу, пишите конкретно что хотите. Заказать внесение правок можно вот тут.
Здравствуйте, Дмитрий! Именно данная работа мне не подходит, а размещение задания на общую аудиторию не решает мою задачу. Мне нужны правки в данный чан, либо альтернативная модель по моему эскизу. И я бы хотел обсудить эту задачу именно с автором данной работы, так как мне она наиболее интересна из всех представленных. Как можно организовать диалог с автором?
Мы не представляем контакты третьим лицам. Автор получил уведомление на почту о вашем обращение, увидит, захочет ответит.
а как размеры узнать или просто не правильно фалы открыл
Здравствуйте! Раскрой это контур по которому режет станок. На таких файлах размеры не ставят, но если Вам нужно Вы можете их измерить самостоятельно в программе в которой открыли.
Здравствуйте! гибов и вальцев конечно в них не видно. для этого нужен другой файл , сборочный чертеж в ПДФ. У вас нет такого файла???
собрали пока что только чан, все очень хорошо получилась !
привет. Какая высота чана?
Здравствуйте! 1100.
Подскажите пожалуйста, а банный чан с водяной рубашкой?
нет. там просто раскрой на чан.
чан + печка на твердом топливе. водяную рубашку дополнительно проектировать или по месту изготавливать
Здравствуйте Можете изготовить такой же, но с водяной рубашкой? Чтобы были размеры всех деталей, для того, чтобы предоставить на резку
Габаритный чертеж сможете отправить
Здравствуйте. См. комментарий 2023-10-22 в 22:56
т.е еще качать другой проект от другого автора?
если это Вам нужно

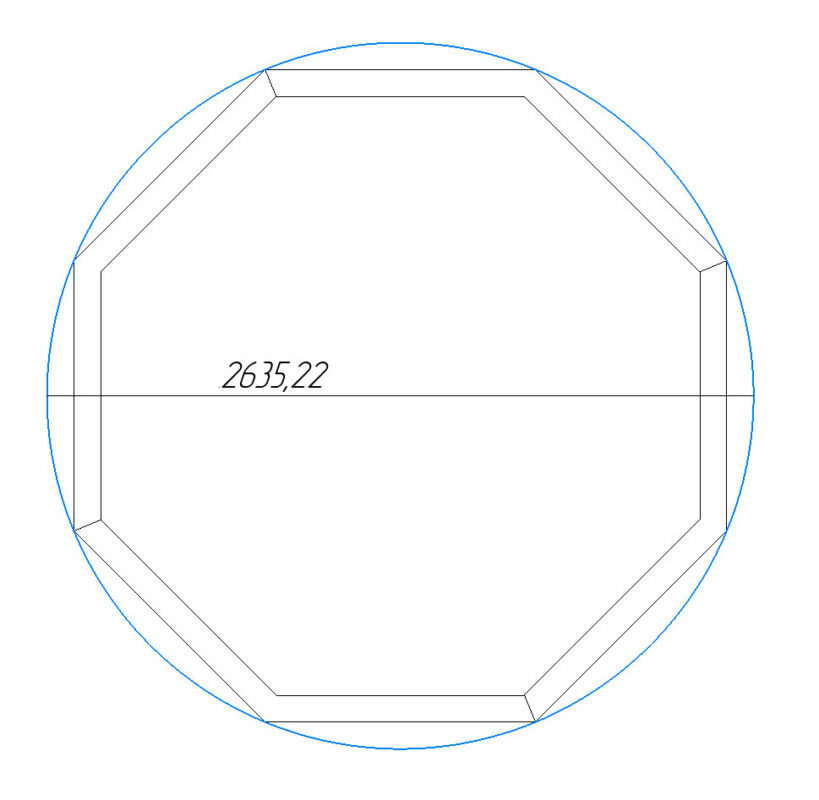

Здравствуйте. Длина грани восьмигранника 935, по описанной окружности примерно 2450.
Данные брал тут. С этого раскроя успешно производят. И только сейчас столько вопросов. На этой неделе соберу модель с раскроя, выложу в комментариях. Уж если так актуально.
Не обязательно, цифр достаточно.
Насколько помню, диаметр описанной окружности.
Добрый вечер. Подскажите, на сколько человек рассчитан банный чан? Также не нашел габаритный чертеж. 2500мм это диаметр по чаше, верно?
Привет. Не нашел габаритный чертеж
Доброе время. Вечером смогу прислать или выложить
давайте переведем работу в черновики, добавите габаритный чертеж.
Этот чан есть на сайте. Просто без раскроя. Я выложил раскрой чтоб не дублировать. Многим достаточно раскроя.
Банный чан рассчитан для комфортного отдыха в нём до 8 человек. Детали чана - нержавеющая сталь и твердые породы дерева. Для подогрева заполненного водой чана, снизу имеется печь с колосниками. Чан установлен и закреплён на жёсткой подставке. Имеется лесенка для посадки и высадки. Высота конструкции 1,7 м, максимальный габарит чана 2,5 м.
