Башня с наблюдательным пунктом высотой 20м КМ

127

Раздел КМ и КМД. Башня с наблюдательным пунктом высотой 20 м на мысе Шмидта.
В соответствии с заданием опора рассчитана на следующую антенную нагрузку:
- наблюдательный пункт отм. 20.100 (проектируемый)
Опоры представляют собой четырехгранную башенную конструкцию из одиночных уголков, соединяемых на болтах.
Климатический район строительства (умеренно холодный) I Б

H=20м башня башня связи км КМД наблюдательная наблюдательная площадка

Автор

ekaterina

Дата

27.04.2021

Язык

Русский

Состав

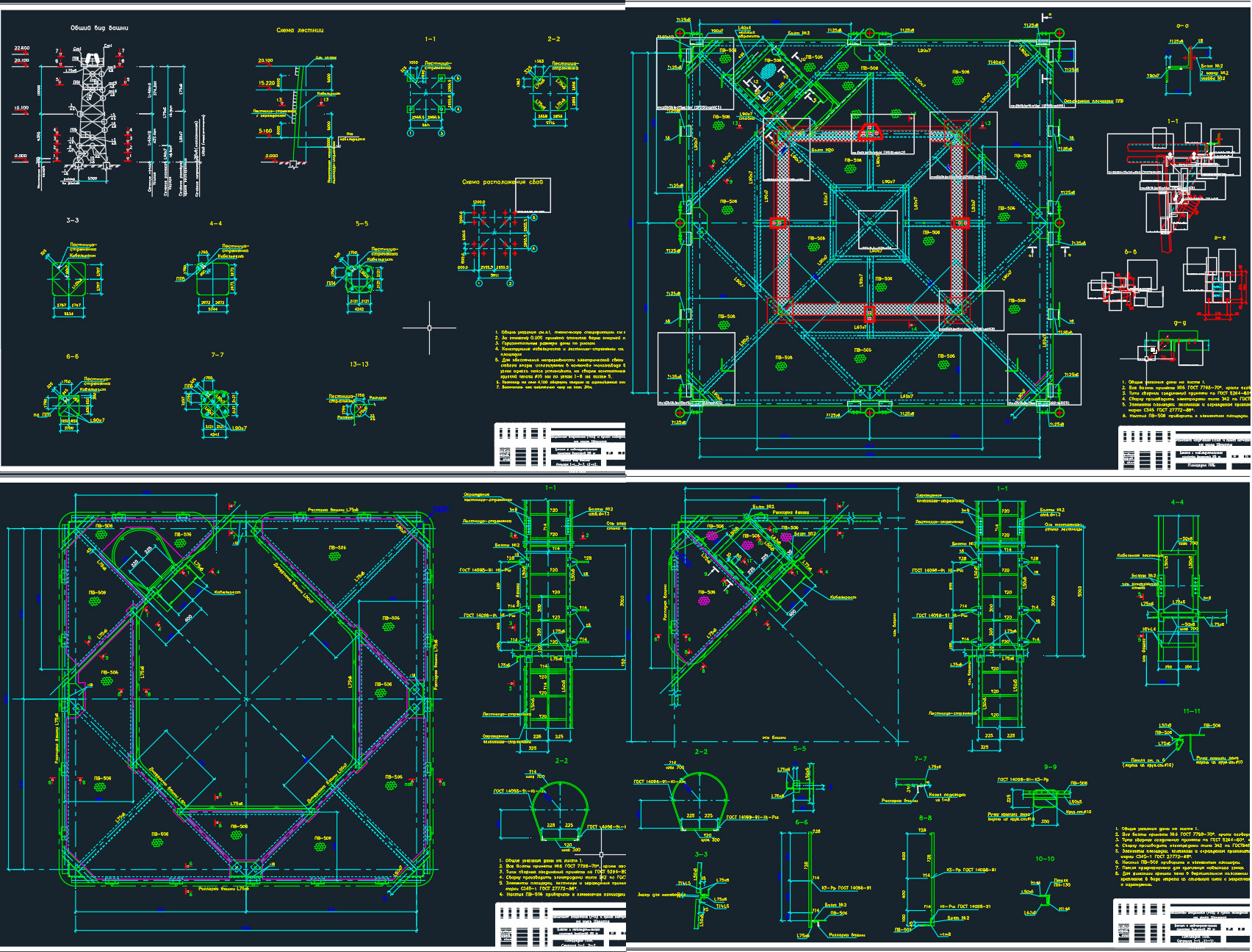

л.1. Общие данные. л.2.Техническая спецификация металла. л.3.Общий вид башни. Сечения 1-1...7-7, 13-13. л.4. Геометрическая схема л.5. Узел 1 л.6. Узлы 2...16, 20, 21, 22 л.7.Площадка ПЛ4. Сечения 1-1, 2-2. л.8. Площадка ПЛ4. Сечения 3-3...9-9. л.9.Площадка ПЛ5. Сечения 1-1...11-11. л.10.Схема обвязки на отм. +20.100 л.11.Площадка ПЛ6 л.12.Площадка ПЛ6. Сечения 13-13, 14-14 л.13. Ограждение площадки ПЛ6
