Башня высотой 55 м под размещение оборудования операторов сотовой связи
1. Исходные данные

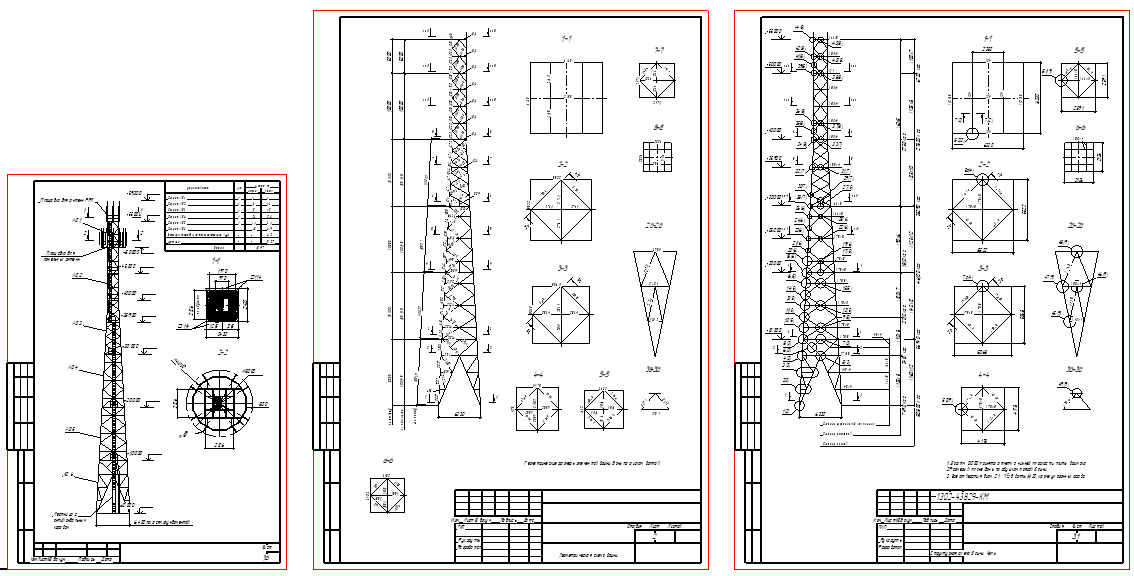

1.1. Чертежи металлоконструкций башни Н=55,000 м разработаны на основании технического задания
1.2. Месторасположение проектируемой башни: Иркутская область
1.3. Металлоконструкции башни рассчитаны на следующие климатические условия:
- климатический район по СП 131.133330.2012 - IВ;
- расчетная температура наружного воздуха по СП 131.133330.2012 - минус 46 С;
- ветровой район - III (38 кг/м²);
- снеговой район - III (180 кг/м²);
- гололедный район -I II (10 мм);
- сейсмичность района строительства - 6 баллов.
1.4. Район дислокации башни соответствует типу местности "А" по СП 20.13330.2011.
1.5. Уровень ответственности по ГОСТ 27751-88* - II (нормальный).
2. Конструктивная схема
2.1. Ствол башни представляет собой решетчатую пространственную конструкцию в виде:
- усеченной четырехгранной пирамиды в отметках 0,000 м - +40,000 м габаритами:
- на отметке 0,000 м - 6,33 х 6,33 м;
- на отметке +40,000 м - 2,12 х 2,12 м.
- четырехгранной призмы габаритами 2,12 х 2,12 м.
2.2. Внутри башни по центру ствола расположена ходовая лестница с корзиной ограждения.
2.3. На отметках +10,000 м, +20,000 м, +30,000 м, +35,900 м, +40,000 м, +45,000 м, +50,000 м расположены технологические площадки. На отметке +55,000 м расположена площадка обслуживания антенного оборудования.
2.4. В целях обеспечения геометрической неизменяемости поперечного сечения на отметке +7,500 м, +10,000 м, +20,000 м, +25,000 м, +30,000 м, +35,900 м- расположены диафрагмы жесткости.
2.5. Монтажные соединения элементов решетки башни с поясами - болтовые, соединение секций - фланцевое.
3. Материал конструкций
3.1. Материал конструкций принят в зависимости от группы конструкции и климатического района
строительства на основании приложения В СП 16.13330.2011 "Стальные конструкции".
4. Расчетные положения
4.1. Башня рассчитана на установку следующего оборудования:
- на отметке +56,000 м - одна параболическая антенна 1,2 м;
- на отметке +51,000 м - две антенны А79451500v01 (1356х259х135 мм), одна антенна А19451811 (1311х155х89 мм), три антенны Kathrein 80010643 (2254x576x99), три антенны Comba ODP-065R18BV (2615x265x141 мм), две антенны PowerWave 7473.00 (2520х280х125 мм), одинадцать удаленнх радиомодулей RRU3008 (600х350х112 мм).
4.2. Определение ветровой нагрузки произведено с учетом динамических воздействий пульсации, вызываемых порывами ветра, а также увеличением ее значения по высоте ствола.
Рассмотрены следующие напрвления ветрового потока:
- на грань;
- под углом 45 к грани (по диагонали).
Произведен подсчет нагрузок по основному их сочетанию при воздействии собственного веса и полной ветровой нагрузки.
Расчетом проверены элементы ствола:
- по первому (по прочности и устойчивости) предельному состоянию на расчетные нагрузки;
- по второму (по деформативности) предельному состоянию на нормативные.
4.3. Значение расчетных напряжений в элементах ствола башни не превышает допускаемое по СП 16.13330.2011 "Стальные конструкции" для сталей С345.
4.4. Максимальное отклонение ствола опоры от нормативной ветровой нагрузки происходит на отметке +55,000 м - 252 мм. Результирующее значение горизонтального смещения оси ствола башни на отметке +55,000 м не превышает допустимого значения - 550 мм (1/100 высоты башни согласно СП 16.13330.2011 "Стальные конструкции").
4.5. Угол места соответствует технологическим требования, устанавливаемым для антенн, и не превышает 30 минут.
4.6. Расчет башни выполнен с помощью ПВК «Structure CAD», версии 11.1, разработанной SCAD Soft, Украина, г. Киев
