Конструкция 28 метровой башни сотовой связи в г. Бишкек

Проектная компания АрхиВижн разработала проект 28 метровой сотовой башни в г. Бишкек.
Стальная башня запроектирована в виде отдельно стоящей правильной трехгранной пирамиды высотой 28 метров. Башня разбита по высоте на отдельные полносборные секции высотой 12 000мм и 4000мм. Пояса башни выполнены из труб, раскосы из одиночных уголков. Крепление раскосов к поясам выполнено на фасонках, приваренных к поясам. Монтажные соединение поясов - на кольцевых фланцевых стыках. Нижние (опорные) фланцы поясов, выполненные горизонтальными, подлежат креплению к вертикальным шпилькам фундаментов. К телу башни крепятся трубостойки, низ трубостоек на отм. +18,000; верх на отм. +28,000: Стойки раскреплены в рамке равностороннего треугольники с выносом от башни на 500мм.

Содержание:
1. Ведомость чертежей основного комплекта. Общая часть
2. Общая часть
3. Общая часть

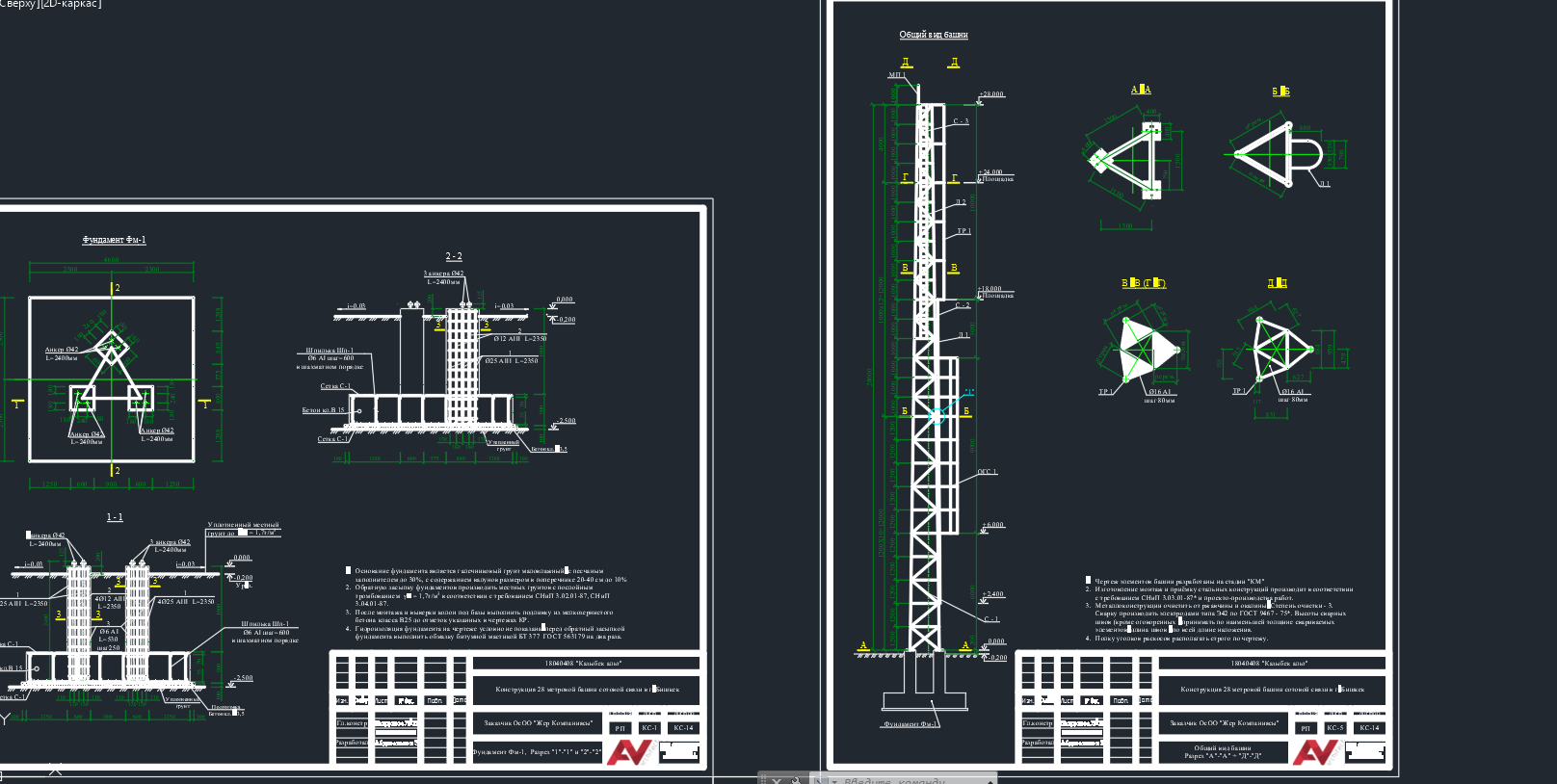

КС-1 Фундамент Фм-1, Разрез 1-1 и 2-2
КС-2 Разрез 3-3, Сетка С-1, Спецификация
КС-3 Техническая спецификация на металл. Анкерный болт
КС-4 Схема заземления, разрез 1-1, Спецификация
КС-5 Общий вид башни. Разрез А-А, Д-Д
КС-6 С-1, Структурная схема секции С-1, Ведомость элементов башни С-1
КС-7 С-2, Структурная схема секции С-2, Ведомость элементов башни С-2
КС-8 С-3, Структурная схема секции С-2, Ведомость элементов башни С-3
КС-9 Узлы 1-2, Разрез 1-2
КС-10 Узлы 3-6
КС-11 Узлы 7-9
КС-12 Узлы 10-12
КС-13 Элементы башни, Узлы 1-2
КС-14 План котлована. Разрез 1-1. Общие указания

Состав: РП. Общая часть (ОЧ), Фундамент, Заземление, Металлоконструкция, Узлы, Котлован, Спецификация Язык документа

Софт: AutoCAD 2019

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Конструкция 28 метровой башни сотовой связи в г. Бишкек

Казыбек 28м.dwg
