Башня запроектирована из 8-ми разборных стальных секций. До отметки +10,0 м башня имеет вид усеченной пирамиды c поясами из уголков 125х8, 100х7. Размер сечения башни у основания 3,0х3,0 м. Размер сечения на отм +15,0 м - 1,8х1,8 м. От отм. +15,0 до отм. +30,0 м. башня имеет форму прямоугольной призмы с поясами из уголков
L100x7, L90x6, L63х5. Пояса башни запроектированы из стали С245, остальные элементы - из стали С245. Для подъема на башню запроектированы лестница-стремянка с ограждением. По высоте с шагом 5 м запроектированы площадки для отдыха. Рабочая площадка на отм. +30,0 м. оснащена люком.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Базовая станция с установкой мобильной антенной опоры ( МАО) на земле - башни на пригрузах, высотой Н =30м
Базовая станция с установкой мобильной антенной опоры ( МАО) на земле - башни на пригрузах, высотой Н =30м
0
0
15
1
0
50

Сообщить о проблеме
Автор
Дата
06.03.2025
Язык
Русский
Состав

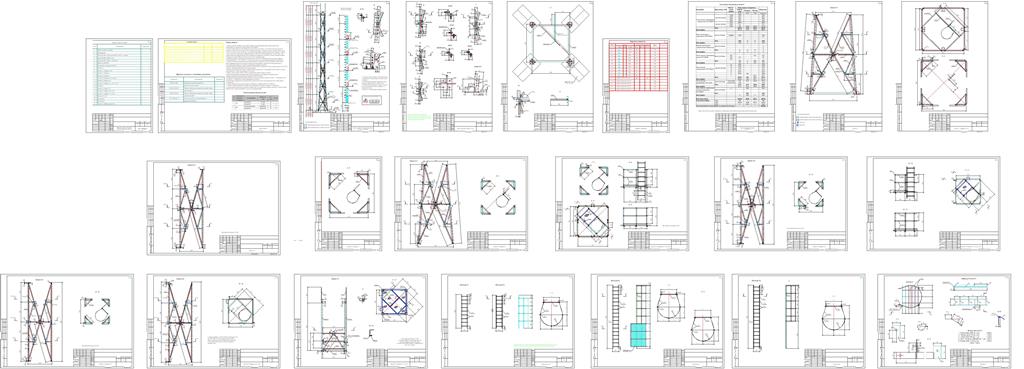

Общий вид, разрезы, техническая спецификация стали
Софт
AutoCAD 2021
