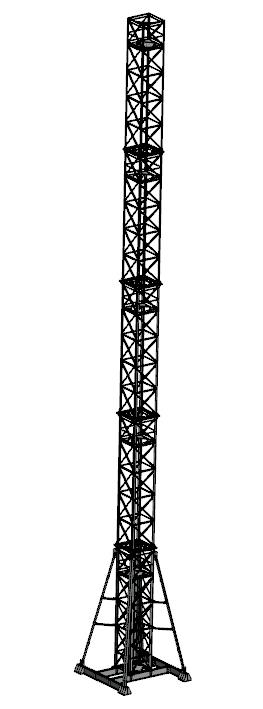

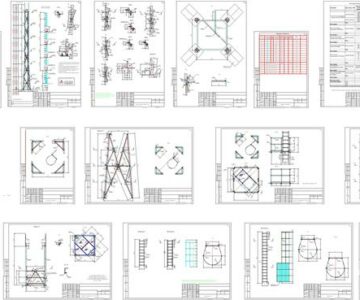

Мобильная антенная опора на земле h = 30 м

-Модель габаритная.
-Твердотельное моделирование.
-Размеры реальные, взяты из раздела КМ,
Конструктивные решения:
В настоящей части рабочей документации разработана конструкция башня H=30м
Башня является сборной решетчатой металлической конструкцией, представляющей из се-
бя
с отм. 0,00м до отм. 30,00м призму со следующими размерами, сторона равна:
- на отм. 0,00 м - 1150мм;
- на отм. 30,00 м - 1150мм;
Соединения элементов выполнять на болтах и шпильках класса 10.9 по ГОСТ 7798-70* с
гайками класса 10 по ГОСТ 5915-70. Под головку болта и под гайку ставить шайбы круглые
по ГОСТ 11371-78*.
На отм. +5.650, +11.650, +17,650м предусмотрено устройство площадок для отдыха.
На отм. +26.050, +29.650м предусмотрено устройство площадок обслуживания.
Для подъема запроектирована лестница-стремянка, расположенная внутри ствола башни.
Для прокладки и крепления фидеров вдоль лестницы расположены планки с шагом 800мм.
Характеристики района строительства:
Параметры метеорологического воздействия приняты в соответствии с требованиями СП
20.13330.2011 «Нагрузки и воздействия» и СП 131.13330.2012 «Строительная климатоло-
гия».
- температура наружного воздуха (наиболее холодной пятидневки) - -35оС;
- расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (III
район) – 180 кгс/м 2;
- нормативная ветровая нагрузка (II район) - 30 кгс/м 2;
- гололедный район (III район) с толщиной стенки гололеда – 10 мм;
- тип местности - «А».
Сейсмичность района, согласно СНиП II-7-81* «Строительство в сейсмических районах»,
карты «А» ОСР-97 менее 6 баллов.
