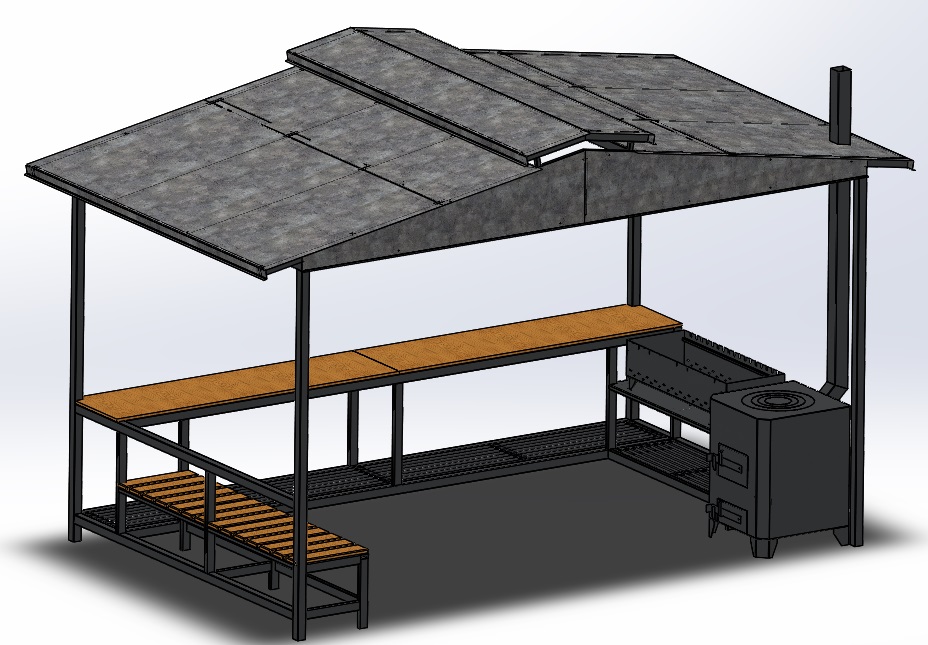

Беседка с жаровней и мангалом

Беседка 3500х2200х2500мм (ШхДхВ) из профильной трубы 50х50х2мм и 50х25х2мм.
Оборудована лавкой и столешницей. Имеется полка для складирования дров.
В комплекте жаровня с кольцами под разный диаметр казанов и мангал.
Крыша двухскатная с вент.зазором под коньком для отвода дыма.

Состав: 3D сборка, DXF файлы раскроя листового металла, Сборочный чертеж со спецификацией, чертежи на гибку листового металла

Софт: SolidWorks 2019 SP0

Файлы:

Каталог
Строительство
Металлоконструкции
Беседка с жаровней и мангалом

90.001.01.15 вкладыш нижней двери.SLDPRT

90.001.00.19 Тр 50х25х2мм перемычка лавки.SLDPRT

90.001.00.10 конек.SLDPRT

ДОСКА.SLDPRT

90.001.00.12 лист кровли.SLDPRT

90.001.00.28 швеллер под арматуру.SLDPRT

90.001.00.01 Тр 50х50х2мм стойка.SLDPRT

90.001.01.01 передняя часть жаровни.SLDPRT

90.001.00.32 фронтон левый.SLDPRT

90.001.00.27 швеллер под арматуру.SLDPRT

90.001.01.14 вкладыш верхней двери.SLDPRT

90.001.00.05 Тр 50х25х2мм продольная.SLDPRT

90.001.00.04 Тр 50х25х2мм стропило крайнее.SLDPRT

90.001.01.12 кольцо 3ое.SLDPRT

90.001.00.08 Тр 25х25х2мм стойка.SLDPRT

90.001.00.24 Тр 50х25х2мм перемычка стола мангала.SLDPRT

90.001.00.14 Тр 50х50х2мм перемычка.SLDPRT

90.001.01 СБ жаровня.SLDASM

90.001.02.01 корыто мангала.SLDPRT

90.001.02.04 ручка мангала.SLDPRT

90.001.00.31 полотно стола под мангал.SLDPRT

90.001.00.07 Тр 50х25х2мм стропило верхнее.SLDPRT

90.001.01.03 дно жаровни.SLDPRT

90.001.02.02 боковина мангала.SLDPRT

90.001.01.19 ушко засова.SLDPRT

!90.001.00 Сб беседка-мангал.SLDDRW

90.001.01.22 воздуховод.SLDPRT

90.001.00.16 Тр 50х25х2мм стойка стола.SLDPRT

90.001.00.33 фронтон правый.SLDPRT

90.001.01.17 дверь нижняя.SLDPRT

90.001.01.06 швеллер колосника.SLDPRT

90.001.00.11 лист кровли.SLDPRT

90.001.01.20 скоба.SLDPRT

90.001.00 Сб беседка-мангал.SLDASM

90.001.01.04 ножка задняя.SLDPRT

90.001.00.09 Тр 25х25х2мм стойка.SLDPRT

90.001.00.22 Тр 50х50х2мм перемычка.SLDPRT

90.001.00.23 Тр 50х25х2мм перемычка стола мангала.SLDPRT

90.001.00.06 Тр 50х25х2мм стропило.SLDPRT

90.001.00.02 Тр 50х50х2мм поперечина крыши.SLDPRT

90.001.01.16 дверь верхняя.SLDPRT

90.001.01.09 крышка жаровни.SLDPRT

90.001.00.30 арматура ф12.SLDPRT

90.001.00.03 Тр 50х25х2мм продольная.SLDPRT

90.001.01.13 кольцо 4ое.SLDPRT

90.001.01.07 пруток колосника.SLDPRT

90.001.01.05 ножка передняя.SLDPRT

90.001.00.25 Тр 50х25х2мм стойка стола мангала.SLDPRT

90.001.01.02 задняя часть жаровни.SLDPRT

90.001.00.17 Тр 50х25х2мм перемычка стола.SLDPRT

90.001.00.26 Тр 50х25х2мм перемычка стола мангала.SLDPRT

90.001.01.08 пруток колосника крайний.SLDPRT

90.001.01.10 кольцо 1ое.SLDPRT

90.001.00.18 Тр 50х25х2мм стойка лавки.SLDPRT

90.001.02.03 ножки мангала.SLDPRT

90.001.00.20 Тр 50х25х2мм перемычка лавки.SLDPRT

90.001.01.18 засов.SLDPRT

90.001.02.05 трубка жесткости.SLDPRT

90.001.00.29 арматура ф12.SLDPRT

90.001.01.11 кольцо 2ое.SLDPRT

90.001.01.21 отвод.SLDPRT

90.001.00.21 Тр 50х25х2мм перемычка лавки.SLDPRT

90.001.02 СБ мангал.SLDASM

DXF/

DXF/3мм~90.001.01.03 дно жаровни.DXF

DXF/3мм~90.001.02.02 боковина мангала.DXF

DXF/3мм~90.001.01.17 дверь нижняя.DXF

DXF/3мм~90.001.02.03 ножки мангала.DXF

DXF/3мм~90.001.01.18 засов.DXF

DXF/1мм~90.001.00.12 лист кровли.DXF

DXF/2мм~90.001.00.28 швеллер под арматуру.DXF

DXF/3мм~90.001.01.14 вкладыш верхней двери.DXF

DXF/1мм~90.001.00.10 конек.DXF

DXF/2мм~90.001.00.28 швеллер под арматуру 14.DXF

DXF/3мм~90.001.01.02 задняя часть жаровни.DXF

DXF/3мм~90.001.01.12 кольцо 3ое.DXF

DXF/1мм~90.001.00.32 фронтон левый.DXF

DXF/3мм~90.001.01.09 крышка жаровни.DXF

DXF/3мм~90.001.01.16 дверь верхняя.DXF

DXF/2мм~90.001.01.20 скоба.DXF

DXF/1мм~90.001.00.11 лист кровли.DXF

DXF/3мм~90.001.01.04 ножка задняя.DXF

DXF/2мм~ 90.001.00.27 швеллер под арматуру 14.DXF

DXF/1мм~90.001.00.33 фронтон правый.DXF

DXF/3мм~90.001.01.19 ушко засова.DXF

DXF/3мм~90.001.01.01 передняя часть жаровни.DXF

DXF/3мм~90.001.01.05 ножка передняя.DXF

DXF/3мм~90.001.01.11 кольцо 2ое.DXF

DXF/3мм~90.001.01.06 швеллер колосника.DXF

DXF/1мм~90.001.00.11 лист кровли~С отверстием вывода воздуховода.DXF

DXF/3мм~90.001.01.15 вкладыш нижней двери.DXF

DXF/3мм~90.001.01.10 кольцо 1ое.DXF

DXF/3мм~90.001.02.01 корыто мангала.DXF

DXF/3мм~90.001.01.13 кольцо 4ое.DXF

DXF/2мм~90.001.00.27 швеллер под арматуру.DXF

DXF/2мм~90.001.00.31 полотно стола под мангал.DXF

90.001.00.15 Тр 50х50х2мм перемычка.SLDPRT

90.001.00.13 Тр 50х25х2мм перемычка.SLDPRT

ФАНЕРА.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 50

Софт: КОМПАС-3D 15.2

Состав: 3D-модель, сборочный чертеж (С

319

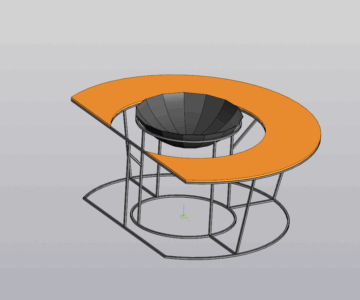

Жаровня
