Блок модуль 12 метров

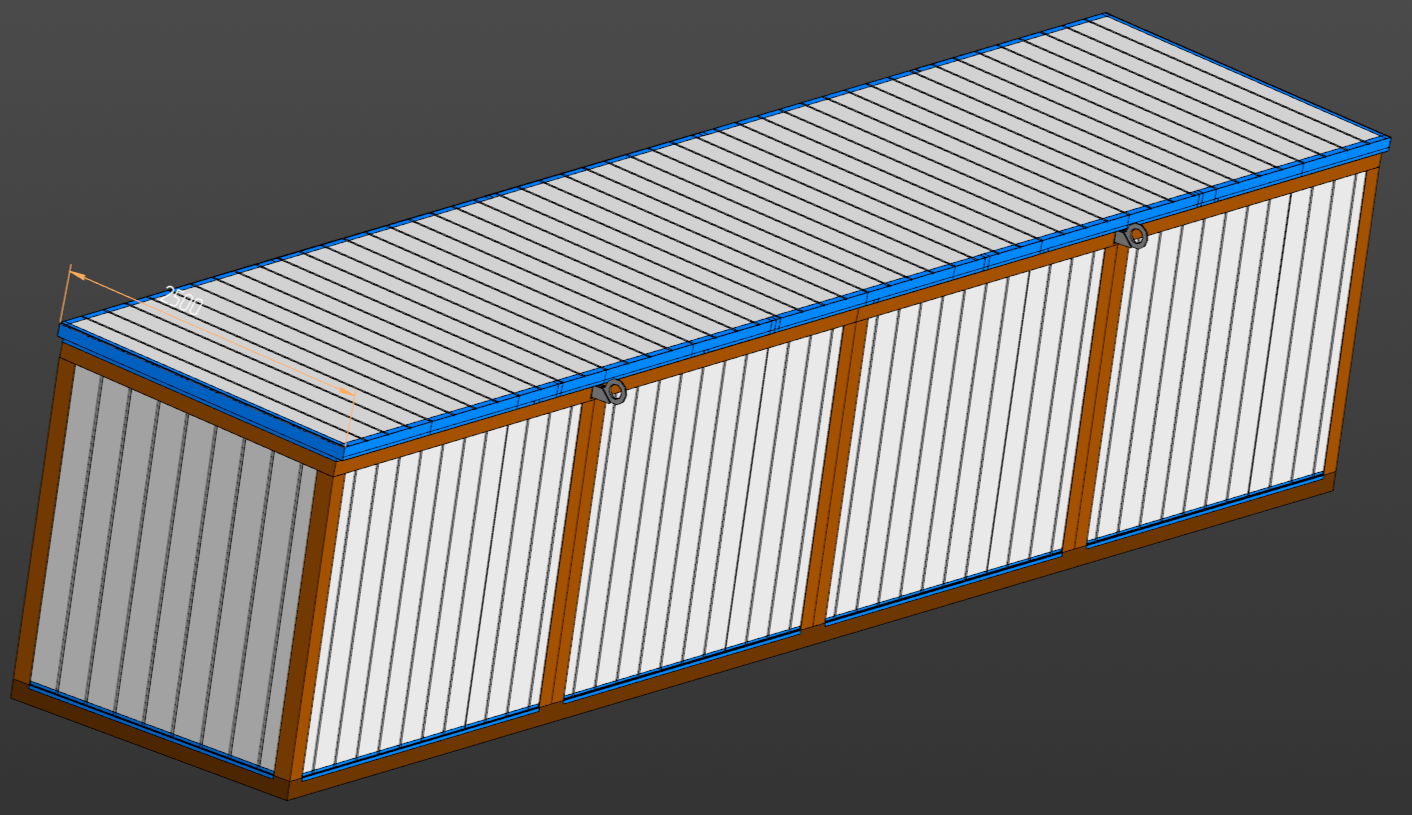

Блок - модуль 12000 х 2700 х 2400 (ДВШ) для размещения технологического оборудования. Рама основания из швеллера 140. Рама верх угол 140. Стойки угол 140. Траверса строповочная проф труба 100 t 7мм. Строповочные петли съемные. Полы - листовой метал 4 мм . Внешняя обшивка полов по лагам из швеллера 100мм шагом 500мм лист оцинкованный 1,5 мм. Наклон кровли 3гр. Нащельники из гнутого листового металла 0,6мм. Сэндвич панели 100мм толщиной.

Состав: 3D Cборка, модель из нескольких деталей.

Софт: КОМПАС-3D 19.1

Файлы:

!!!Блок модуль 12000.a3d

Горизонтальная рама из угла140 2400х6000.a3d

Горизонтальная рама из швеллера 100 L 12000.a3d

Горизонтальная рама из швеллера 140 L 12000.a3d

Двутавр 100 L2383.a3d

Лист метал гладкий 1- 4мм .m3d

Лист метал гладкий 10- 4мм .m3d

Лист метал гладкий 11- 4мм .m3d

Лист метал гладкий 2- 4мм .m3d

Лист метал гладкий 3- 4мм .m3d

Лист метал гладкий 4- 4мм .m3d

Лист метал гладкий 4мм 1250х2500.m3d

Лист метал гладкий 5- 4мм .m3d

Лист метал гладкий 6- 4мм .m3d

Лист метал гладкий 7- 4мм .m3d

Лист метал гладкий 8- 4мм .m3d

Лист метал гладкий 9- 4мм .m3d

Лист метал Оцинкованый 1- 1,5мм .m3d

Лист метал Оцинкованый 10- 1,5мм .m3d

Лист метал Оцинкованый 11- 1,5мм .m3d

Лист метал Оцинкованый 12- 1,5мм .m3d

Лист метал Оцинкованый 2- 1,5мм .m3d

Лист метал Оцинкованый 3- 1,5мм .m3d

Лист метал Оцинкованый 4- 1,5мм .m3d

Лист метал Оцинкованый 5- 1,5мм .m3d

Лист метал Оцинкованый 6- 1,5мм .m3d

Лист метал Оцинкованый 7- 1,5мм .m3d

Лист метал Оцинкованый 8- 1,5мм .m3d

Лист метал Оцинкованый 9- 1,5мм .m3d

Нащельник 1 угловой 50х125хL2500.m3d

Нащельник 2 угловой 50х125хL2500.m3d

Нащельник Z 25х50х25 L2200.m3d

Нащельник Z 25х50х25 L2250.m3d

Нащельник Z 25х50х25 L3000.m3d

Нащельник Z 25х9х25 L2120.m3d

Нащельник у основания L2120.m3d

Нащельник у основания L2727.5.m3d

Нащельник у основания L3000.m3d

Нащельник угловой 50х100хL2200.m3d

Нащельник угловой 50х100хL2500.m3d

Нащельник угловой 50х125хL2500.m3d

Проф труба 20х20х2 L1148.a3d

Проф труба 20х20х2 L447.5.a3d

Проф труба 20х20х2 L489.a3d

Проф труба 20х20х2 L493.a3d

Проф труба 20х20х2 L503.5.a3d

Проф труба 20х20х2 L545.a3d

Проф труба 20х20х2 L6000.a3d

Профтруба 100х7 L2352.a3d

Профтруба 100х7 L2382.a3d

Профтруба 100х7 L2400.a3d

Сендвич панель белая крышная 2500х1000х100.m3d

Сендвич панель белая на потолок 2375х1000х100.m3d

Сендвич панель белая на потолок 2375х941х100.m3d

Сендвич панель белая стеновая 1 - 2464х1000х100.m3d

Сендвич панель белая стеновая 2 - 2464х1000х100.m3d

Сендвич панель белая стеновая 2275х1000х100.m3d

Сендвич панель белая стеновая 2275х182х100.m3d

Сендвич панель белая стеновая 2275х975х100.m3d

Сендвич панель белая стеновая 2340х1000х100.m3d

Сендвич панель белая стеновая 2340х952х100.m3d

Сендвич панель белая стеновая 2340х967х100.m3d

Сендвич панель белая стеновая 2340х983х100.m3d

Сендвич панель белая стеновая 2464х1000х100.m3d

Сендвич панель белая стеновая 2464х952х100.m3d

Сендвич панель белая стеновая 2464х967х100.m3d

Сендвич панель белая стеновая 2464х973х100.m3d

Сендвич панель белая стеновая 2464х983х100.m3d

Сендвич панель белая стеновая 2500х1000х100.m3d

Сендвич панель белая стеновая 3 - 2464х170х100.m3d

Сендвич панель белая стеновая 4 - 2464х1000х100.m3d

Сендвич панель белая стеновая 5 - 2464х1000х100.m3d

Сендвич панель белая стеновая 6 - 2464х1000х100.m3d

Сендвич панельПС11 690х1000х150.m3d

Стойка 6 140 L2250.a3d

Стойка 7 140 L2250.a3d

Стойка 8 140 L2250.a3d

Стойка5 140 L2250.a3d

Угловая стойка1 140 L2350.a3d

Угловая стойка2 140 L2350.a3d

Угловая стойка3 140 L2250.a3d

Угловая стойка4 140 L2250.a3d

Уголок 125 L2250.a3d

Уголок 140 L2120.a3d

Уголок 140 L2250.a3d

Уголок 140 L2281 под трубу 2.a3d

Уголок 140 L2281 под трубу.a3d

Уголок 140 L2300.a3d

Уголок 140 L2350.a3d

Уголок 140 L2400.a3d

Уголок 140 L6000.a3d

Уголок 2 140 L6000.a3d

Уголок1 140 L2350.a3d

Уголок2 140 L2350.a3d

Уголок3 140 L2350.a3d

Уголок4 140 L2350.a3d

Швеллер 100 L12000.a3d

Швеллер 100 L2383.a3d

Швеллер 100 L2400.a3d

Швеллер 100 L545.a3d

Швеллер 140 L12000.a3d

Швеллер 140 L2120.a3d

Швеллер 140 L2280.a3d

Швеллер 140 L2400.a3d

Швеллер 2 100 L545.a3d

Швеллер 3 100 L545.a3d

Швеллер 4 100 L489.a3d

Швеллер 5 100 L489.a3d

Швеллер на поперечину100 L2391.a3d

Стропильная система/Сборка стропильная система.a3d

Стропильная система/Соединитель для стропильной системы.m3d

Стропильная система/Стропильное ухо.m3d

Стропильная система/Упорная пластина.m3d
