Блок модуль

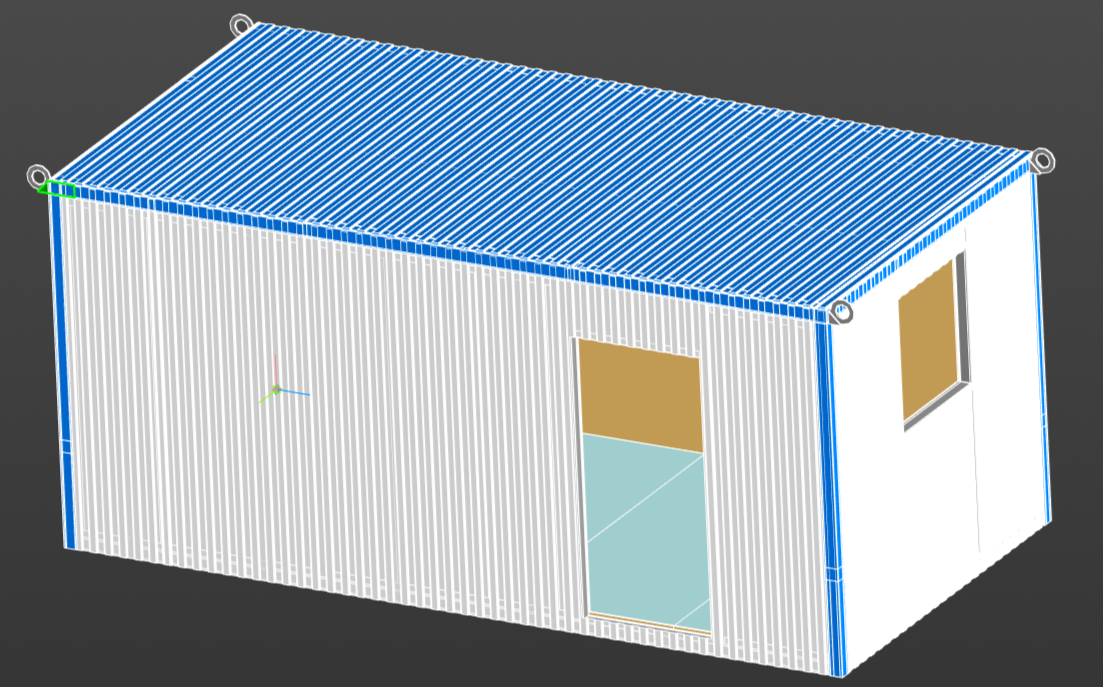

Блок модуль Габариты Длина 6000, ширина 3000, высота 2700. Каркас комбинированный металлический и деревянный. Деталировка (раскрой) всех деталей, кроме оцинковки на днище и пол. Стены и потолок OSB 9мм, пол OSB 22мм. Толщина стен рассчитана на минвату 100мм. Внешняя облицовка профлистом С8. Углы из гнутой листовой стали 0,6мм

Состав: 3D Cборка, модель из нескольких деталей.

Софт: КОМПАС-3D 19.1

Файлы:

! Блок модуль.a3d

OSB 1250х2700 t 9.m3d

OSB 1250х2800t22.m3d

OSB 1250х2800t9.m3d

OSB 1250х400t9.m3d

OSB 1250х500 t 9.m3d

OSB 2-я у двери 1250х2468 t 9.m3d

OSB 2-я у окна 1250х2468 t 9.m3d

OSB 500х400 t 9.m3d

OSB 800х2800t22.m3d

OSB на потолок 1150х2700 t 9.m3d

OSB на потолок 1150х2800 t 9.m3d

OSB на потолок 1150х300 t 9.m3d

OSB на потолок 1250х2700 t 9.m3d

OSB на потолок 1250х2800 t 9.m3d

OSB на потолок 1250х300 t 9.m3d

OSB на потолок 400х2700 t 9.m3d

OSB на потолок 400х2800 t9.m3d

OSB на потолок 400х300 t 9.m3d

OSB на стены 282 х2468 t 9.m3d

OSB на стены 1250х2468 t 9.m3d

OSB на стены 800х2468 t 9.m3d

OSB у двери 1250х2468 t 9.m3d

OSB у окна 1250х2468 t 9.m3d

Блок модуль.png

Брус 100х50 L1000.m3d

Брус 100х50 L1208.m3d

Брус 100х50 L1350.m3d

Брус 100х50 L1750.m3d

Брус 100х50 L1850.m3d

Брус 100х50 L2100.m3d

Брус 100х50 L2400.m3d

Брус 100х50 L800.m3d

Лага 100[50 L889.m3d

Лага 100х50 L1105.m3d

Лага 100х50 L1116.m3d

Лага 100х50 L1125.m3d

Лага 100х50 L1191.m3d

Лага 100х50 L1200.m3d

Лага 100х50 L366.m3d

Лага 100х50 L375.m3d

Лага 100х50 L637.m3d

Лага 100х50 L783.m3d

Лага 100х50 L786,5.m3d

Лага 100х50 L850.m3d

Лага 100х50 L900.m3d

Лага.m3d

Оцинковка на дно 1мм.m3d

Оцинковка на пол 1мм.m3d

Пророфлист C8 823 х L3000 синий.m3d

Пророфлист C8 L2000 синий.m3d

Пророфлист C8 L2700 бел лев2.m3d

Пророфлист C8 L2700 бел.m3d

Пророфлист C8 L3000 синий.m3d

Профлист 2-й для стен у двери C8 L2700 белый .m3d

Профлист 2-й у окна C8 L2700 бел.m3d

Профлист C8 ш941 L2700 бел лев.m3d

Профлист C8 ш941 L2700 бел.m3d

Профлист для стен C8 823 х L2700 белый .m3d

Профлист для стен у двери C8 L2700 белый .m3d

Профлист для стен у двери C8 823 х L2700 белый .m3d

Профлист синий С8_436х2000.m3d

Профлист синий.m3d

Профлист у окна C8 L2700 бел.m3d

Сборка лага 100х50х1105 с 1-ним креплением из швеллера.a3d

Сборка лага 100х50х1125 с креплениями из швеллера.a3d

Сборка лага 100х50х1200 с креплениями из швеллера.a3d

Сборка лага 100х50х375 с креплениями из швеллера.a3d

Сборка лага 100х50х889 с креплениями из швеллера.a3d

Труба профильная 100х100 L2500.a3d

Труба профильная 100х100 L2700.a3d

Труба профильная 100х100 L2800.a3d

Труба профильная 100х100 L5800.a3d

Уголок из листовой стали гнутый 100х100 L1100лев2.m3d

Уголок из листовой стали гнутый 100х100 L1100прав1.m3d

Уголок из листовой стали гнутый 100х100 L2000верт.m3d

Уголок из листовой стали гнутый 100х100 L2000верт2.m3d

Уголок из листовой стали гнутый 100х100 L2000верт3.m3d

Уголок из листовой стали гнутый 100х100 L2000верт4.m3d

Уголок из листовой стали гнутый 100х100 L2000лев1.m3d

Уголок из листовой стали гнутый 100х100 L2000прав2.m3d

Уголок из листовой стали гнутый 100х100 L2100.m3d

Уголок из листовой стали гнутый 100х100 L800верт.m3d

Уголок из листовой стали гнутый 100х100.m3d

Швеллер 100 мм L1000.a3d

Швеллер 100 мм L2800.a3d

Швеллер 100 мм L50.a3d

Стропильная система/Сборка стропильная система.a3d

Стропильная система/Соединитель для стропильной системы.m3d

Стропильная система/Стропильное ухо.m3d

Стропильная система/Упорная пластина.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 80

Софт: КОМПАС-3D 19.1

Состав: 3D Cборка, модель из нескольки

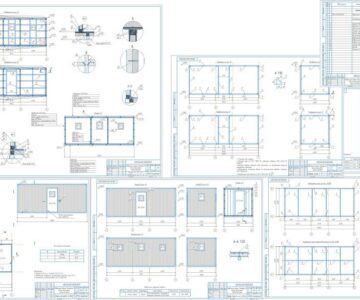

Блок модуль 12 метров
