Бункер соединяется со смесителем, который предназначен для сухих строительных смесей.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Бункер смесителя
Бункер смесителя
0
2
99
0
0
20
Сообщить о проблеме
Автор
Евгений
Дата
22.11.2024
Язык
Русский
Состав
3D Сборка, чертежи
Софт
КОМПАС-3D 18
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
БУНКЕР_СБ.a3d
-
Втулка резьбовая.m3d
-
Втулка шарнира.m3d
-
Входной патрубок.m3d
-

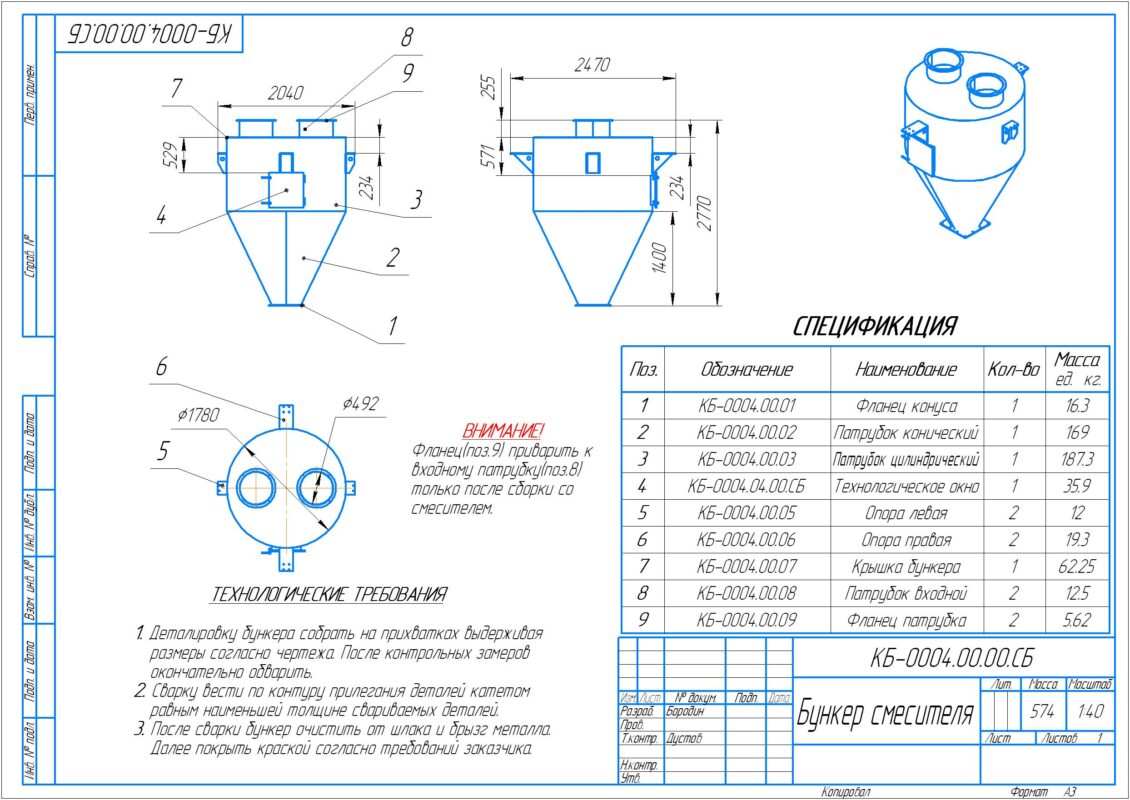

КБ-0004.00.00.СБ(Бункер смесителя).cdw
-
