Бункер-смеситель

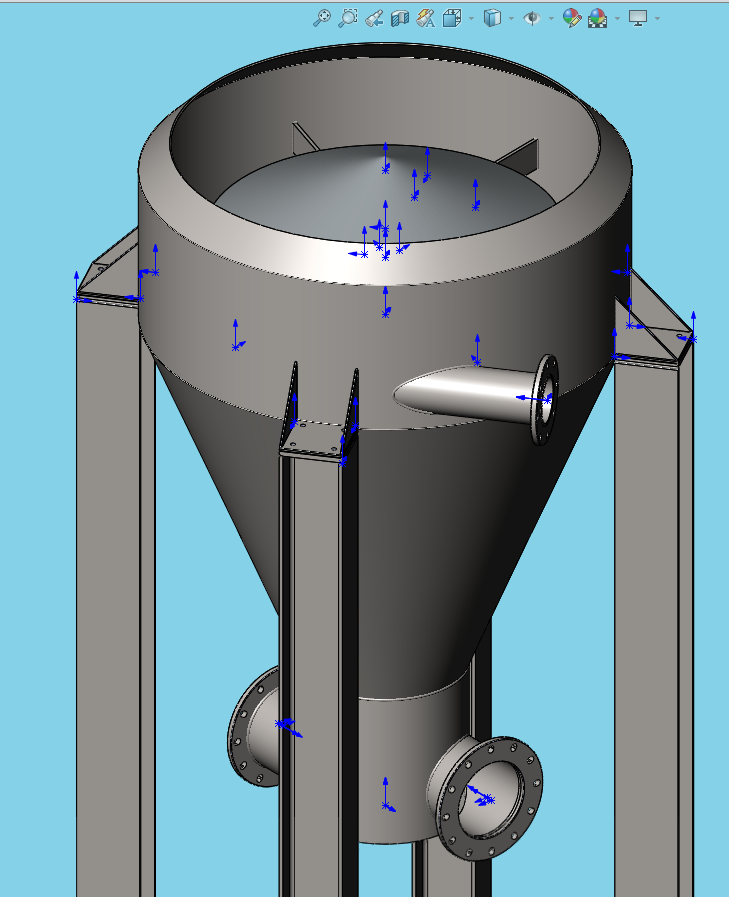

Бункер-смеситель предназначен для получения на выходе из него пульпы из смеси отсева песчаника фракции 0-5мм с водой. Объем бункера под загрузку 1,82 м.куб. Вход воды и выход пульпы на фланцевых соединениях. Конус в загрузке бункера обеспечивает равномерное распределение сухого отсева песчаника по периметру бункера для однородности потока.

Состав: 3D Сборка

Софт: SolidWorks 2016

Сайт: www

Файлы:
Бункер-смеситель/
Бункер-смеситель/1501.01.00.001 Фланец d280d159x20.SLDPRT
Бункер-смеситель/1501.02.00.001 Цилиндр d500х500х8мм.SLDPRT
Бункер-смеситель/1501.03.00.000 Каркас конуса.SLDASM
Бункер-смеситель/Стойка 20К2 5000.SLDPRT
Бункер-смеситель/1501.00.00.002 Труба d1500x500х8.SLDPRT
Бункер-смеситель/1501.00.00.000 Бункер сборка.SLDASM
Бункер-смеситель/1501.02.01.001 Фланец d405xd245x20.SLDPRT
Бункер-смеситель/1501.03.00.001 Труба d127х2,8х200мм.SLDPRT
Бункер-смеситель/1501.00.00.001 Конус d1100.SLDPRT
Бункер-смеситель/1501.02.01.002 Труба d273x9x300.SLDPRT
Бункер-смеситель/1501.04.00.001 Подложка 200х200х10.SLDPRT
Бункер-смеситель/1501.03.00.002 Пластина 686х100х12.SLDPRT
Бункер-смеситель/1501.02.00.002 Крышка d500х10мм.SLDPRT
Бункер-смеситель/1501.02.01.000 Выходной патрубок сборка.SLDASM
Бункер-смеситель/1501.01.00.002 Труба d159x8x500.SLDPRT
Бункер-смеситель/1501.01.00.000 Входной патрубок сборка.SLDASM
Бункер-смеситель/1501.04.00.002 Ребро левое.SLDPRT
Бункер-смеситель/1501.02.00.000 Цилиндр сборка.SLDASM
Бункер-смеситель/1501.00.00.004 Брызговик d1500.SLDPRT
Бункер-смеситель/1501.04.00.002 Ребро правое.SLDPRT
Бункер-смеситель/Стойка 5000 сборка.SLDASM
Бункер-смеситель/1501.04.00.000 Опора Сборка.SLDASM
Бункер-смеситель/Подложка стойки верхняя 200х200х16.SLDPRT
Бункер-смеситель/Нижний фланец стойки 400х400х16.SLDPRT
Бункер-смеситель/1501.00.00.003 Конус 1500х500х1500х6.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

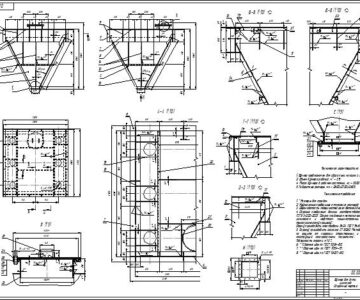

Чертеж бункера 6 циклонов
