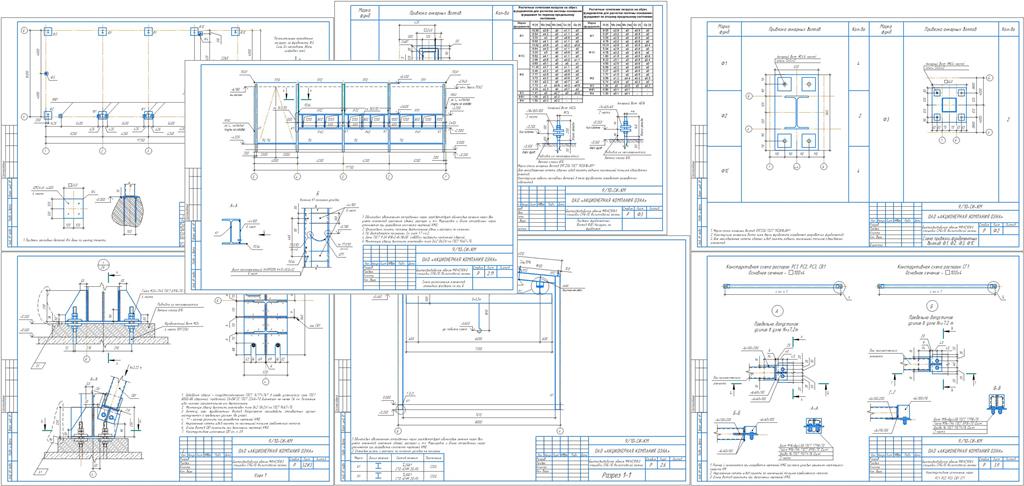

Здание с мостовым однобалочным подвесным краном г/п 3,2т , отапливаемое однопролетное, размеры в плане по разбивочным осям 17,75х8 м.
Высотные отметки: низ несущих конструкций покрытия +5,990, максимальная отметка подъема крюка +3,650
Кровля двускатная, прямолинейная с уклоном 10%.
Отметка чистого пола +0,000.
3.1 Стальной каркас здания состоит из шести рам соединеных между собой прогонами покрытия , распорками и стеновыми ригелями.
Заделка колонн в фундаменты - жесткая, опирание ригелей на колонны - шарнирное, стык ригелей в пролете - жесткий посредством вварного ребра .
Фахверк здания является самонесущим . Стойки фахверка жестко опираются на фундамент. Передача ветровых нагрузок со стоек фахверка на покрытие организована листовыми шарнирами.
3.4 Из плоскости рам колонны раскреплены распорками, ригели покрытия - распорками и прогонами покрытия.
3.5 Передача ветровых и крановых нагрузок на фундаменты и геометрическая неизменяемость каркаса здания обеспечивается:
- в поперечном направлении - конструкциями несущих рам,
- в продольном направлении - вертикальными связями и распорками по колоннам, а также горизонтальными связями, распорками и прогонами по покрытию.
Прогоны покрытия запроектированы по разрезной схеме.
Стальной каркас здания состоит из шести рам соединеных между собой прогонами покрытия , распорками и стеновыми ригелями.
Заделка колонн в фундаменты - жесткая, опирание ригелей на колонны - шарнирное, стык ригелей в пролете - жесткий посредством вварного ребра .
Фахверк здания является самонесущим . Стойки фахверка жестко опираются на фундамент. Передача ветровых нагрузок со стоек фахверка на покрытие организована листовыми шарнирами.
Из плоскости рам колонны раскреплены распорками, ригели покрытия - распорками и прогонами покрытия.
Передача ветровых и крановых нагрузок на фундаменты и геометрическая неизменяемость каркаса здания обеспечивается:
- в поперечном направлении - конструкциями несущих рам,
- в продольном направлении - вертикальными связями и распорками по колоннам, а также горизонтальными связями, распорками и прогонами по покрытию.
Прогоны покрытия запроектированы по разрезной схеме.
Для организации проемов в стенах предусмотрены стеновые ригели и стойки.
