Бытовая инструментальная ремонтная комната (БИРК).

0
0
16
0
0
70

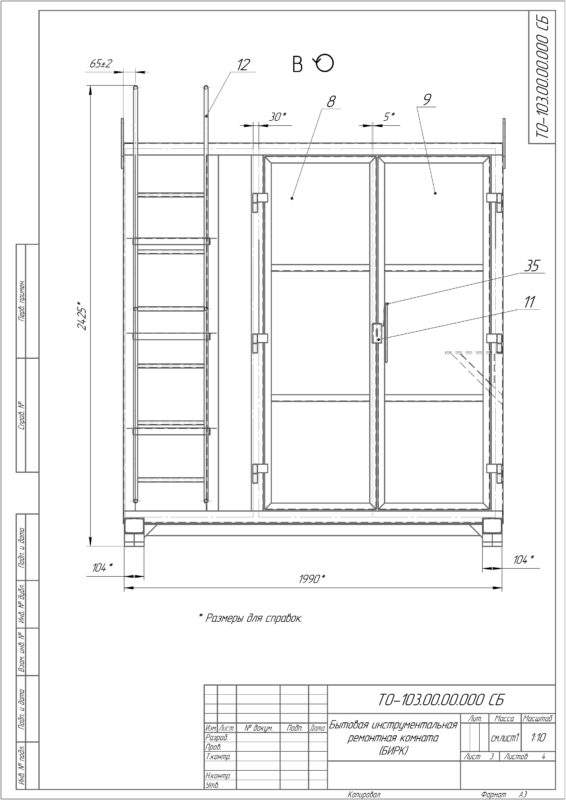

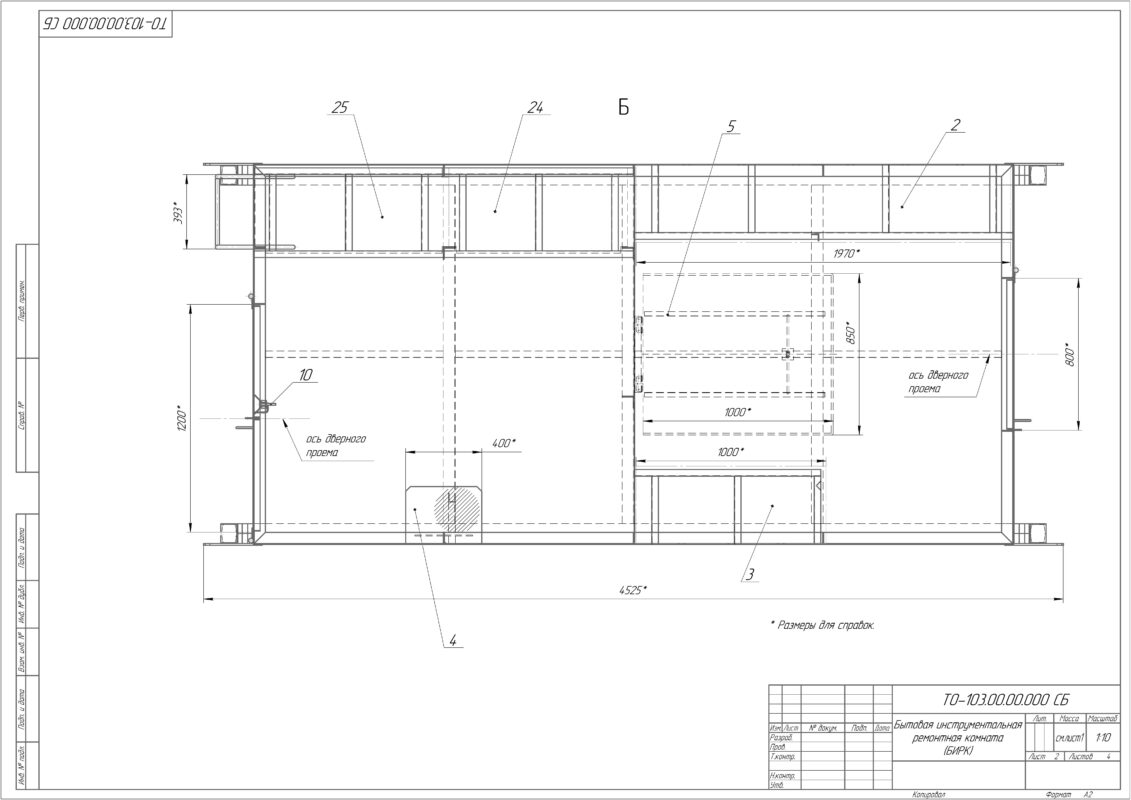

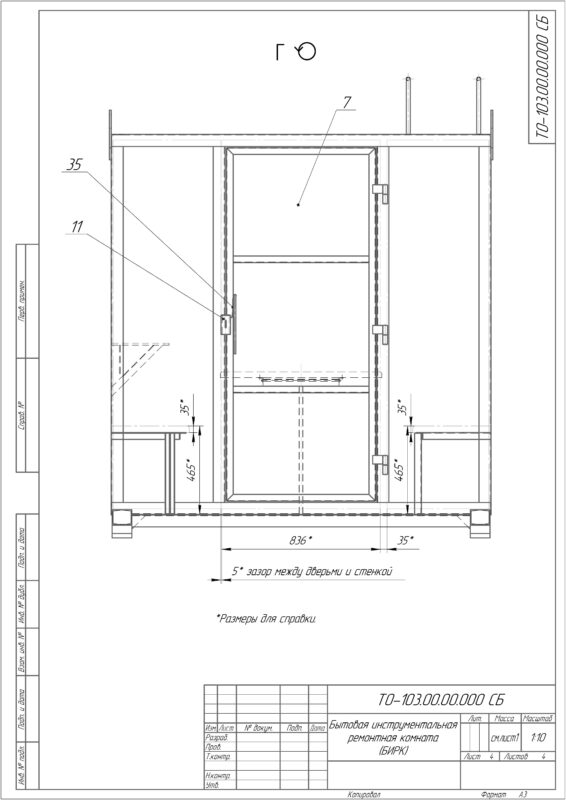

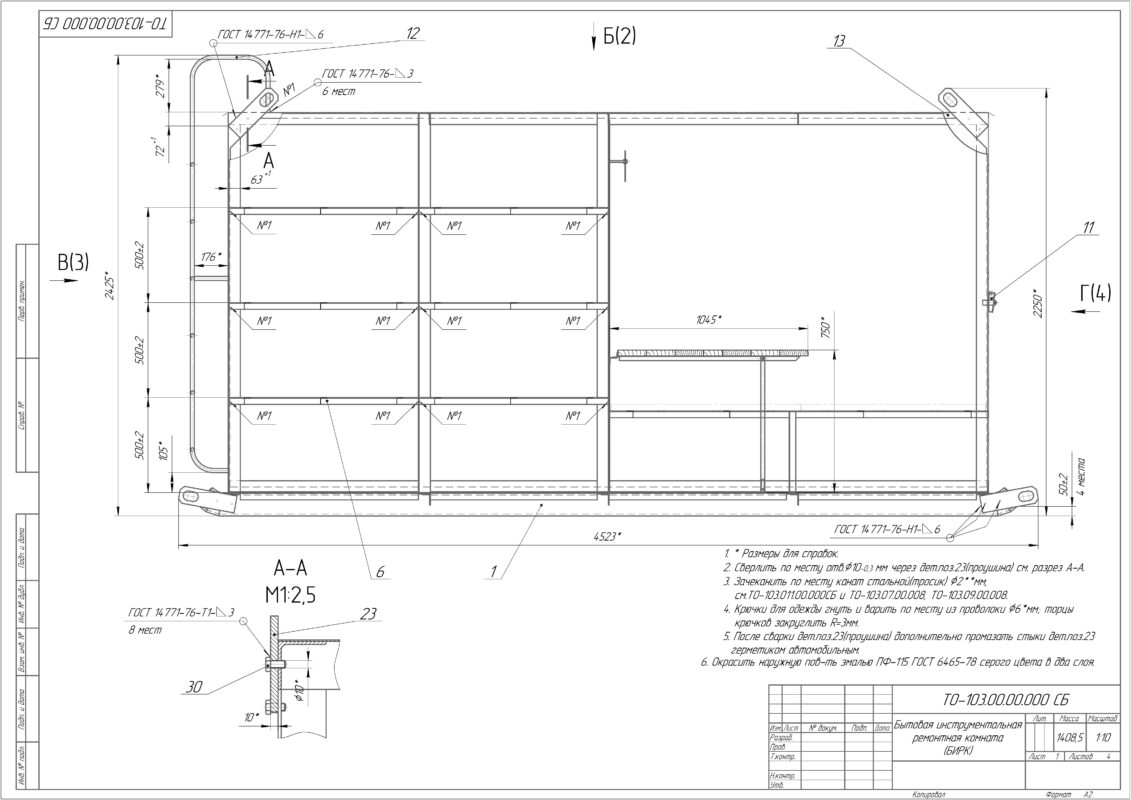

Неутепленная бытовка, используется для временного нахождения работников на монтажной площадке, место для переодевания или отдыха рабочих, хранения инструментов или материалов. Габаритные размеры (ДхШхВ): 4523х1990х2425 (наружный), 3980х1990х1990 (внутренний). Комплект рабочих чертежей


Сообщить о проблеме
Автор
user-avatar V_E_B
Дата
31.03.2025
Язык
Русский
Состав
Сборочные чертежи (СБ), спецификации, деталировка
Софт
КОМПАС-3D 20.0.12.3193 Как открыть?
Содержимое архива
  • ТО-103.01....Основание с направляющими
    • 02 основание.cdw
    • Косынка.cdw
    • Ребро.cdw
    • СБ 01.cdw
    • Спец..spw
  • ТО-103.12....Лестница
    • СБ.cdw
    • Спец..spw
  • ТО-103.02....Сиденье левое
    • СБ.cdw
    • Спец..spw
  • ТО-103.03....Сиденье правое
    • СБ.cdw
    • Спец..spw
  • ТО-103.04....Стол для верстака
    • косынка 105.cdw
    • косынка 170.cdw
    • СБ.cdw
    • Спец..spw
    • стол.cdw
  • ТО-103.05....Стол обеденный
    • кронштейн.cdw
    • осн1.cdw
    • планка.cdw
    • СБ.cdw
    • Спец..spw
    • стойка.cdw
    • ухо.cdw
    • шайба.cdw
    • штырь.cdw
  • ТО-103.06....Полка
    • СБ.cdw
  • ТО-103.07....Дверь 800мм
    • втулка.cdw
    • ось.cdw
    • поперечина.cdw
    • СБ.cdw
    • Спец..spw
    • стойка.cdw
  • ТО-103.08....Дверь 600мм левая
    • втулка.cdw
    • ось.cdw
    • поперечина.cdw
    • СБ.cdw
    • Спец..spw
    • стойка.cdw
    • ухо.cdw
  • ТО-103.09....Дверь 600мм правая
    • втулка.cdw
    • ось.cdw
    • поперечина.cdw
    • СБ.cdw
    • Спец..spw
    • стойка.cdw
  • ТО-103.10....Замок эксцентриковый
    • втулка.cdw
    • рукоятка.cdw
    • СБ.cdw
    • Спец..spw
    • эксцентрик.cdw
  • ТО-103.11....Проушина
    • проушина.cdw
    • СБ.cdw
    • Спец..spw
  • ТО-103.13....Каркас
    • окант.cdw
    • окантовка.cdw
    • СБ.cdw
    • Спец..spw
    • стойка для полок.cdw
    • стойка.cdw
  • 1_СБ главный.jpg
  • 2_СБ сверху.jpg
  • 3_СБ_вид_1200_мм.jpg
  • 4_СБ_вид_800_мм.jpg
  • вид 1200мм.cdw
  • вид 800мм.cdw
  • настил 1.cdw
  • настил.cdw
  • проушина.cdw
  • СБ сверху.cdw
  • СБглавный.cdw
  • Спец..spw
