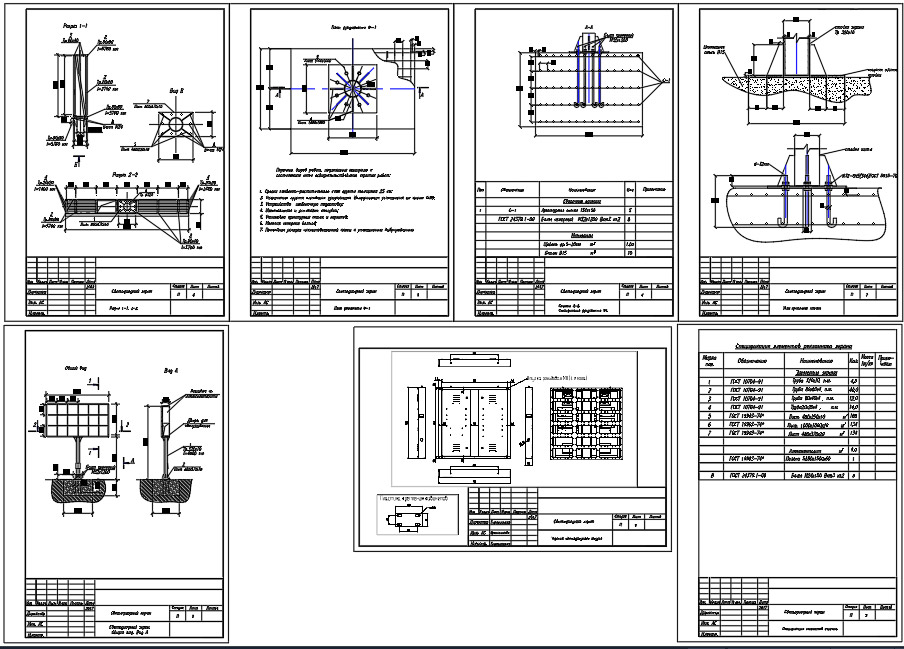

Конструкция рекламного светодиодного щита.
Рекламный щит : 5880х2880м с светодиодным экраном;
Экран состоит из 4-х кабинетов.
Площадь информационного поля ( 1 сторона)– 16м2;
Вторая ( задняя) сторона зашита фанерой под рекламный баннер.
Светодиодный экран установить на металлической круглой опоре Тр.320х10 H=4м
Расчет веса 1 кабинета выполняется заказчиком.
Конструкция светодиодного щита – профильная труба, швеллер, лист.
Фундамент - плита железобетонная монолитная армированная 1,5*2,5*2,7.
Колона – труба.
Зашивка щита – фанера, металлопрофиль.
