Дверь подстанции из сэндвич-панели размер проема ВхШ 2125х1050мм

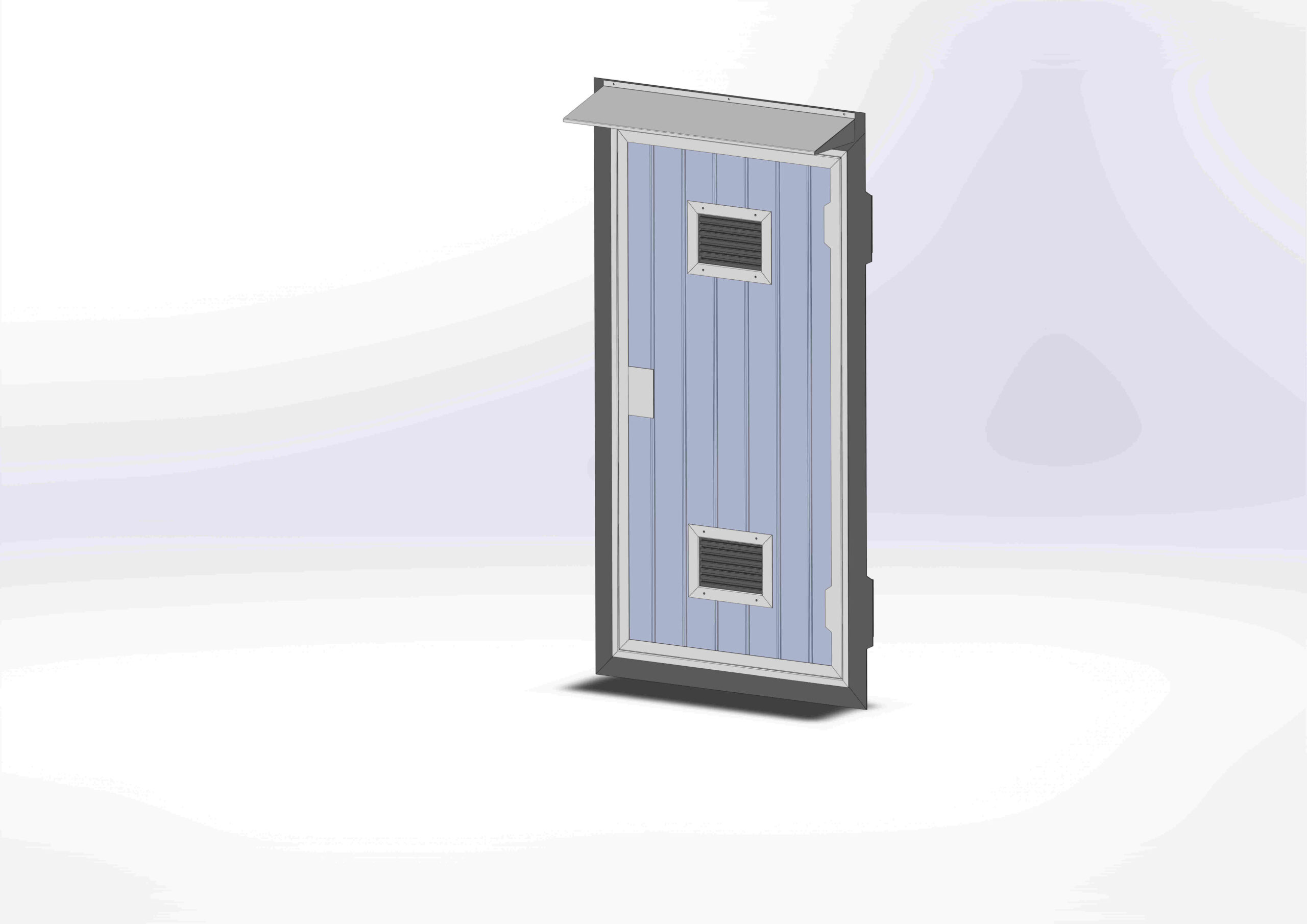

Модель двери РУНН для блочной комплектной трансформаторной подстанции с внутренними скрытыми шарнирами, состоящей из сэндвич-панели и металлокаркаса. Внутренний размер проема двери ВхШ 2125х1050мм. Устанавливается в проем каркаса БКТП ВхШ 2180х1100мм.

Состав: 3D Сборка

Софт: SolidWorks 2012

Файлы:

Каталог
Строительство
Металлоконструкции
Дверь подстанции из сэндвич-панели размер проема ВхШ 2125х1050мм

Дверной блок/

Дверной блок/БКТП 101.021СБ Рама окна двери внутренняя.SLDASM

Дверной блок/БКТП 101.030.023 Уголок.SLDPRT

Дверной блок/БКТП 101.030.003 Стойка створки двери.SLDPRT

Дверной блок/БКТП 101.020.003 Стойка внутренняя окна двери.SLDPRT

Дверной блок/БКТП 101.021.003 Стойка створки ворот.SLDPRT

Дверной блок/БКТП 101.040.002 Лист корпуса заглушки.SLDPRT

Дверной блок/БКТП 101.030.007 Шарнир - штырь.SLDPRT

Дверной блок/БКТП 101.040.001 Лист основания заглушки.SLDPRT

Дверной блок/БКТП 101.030.024 Пластина.SLDPRT

Дверной блок/БКТП 101.035.003 Ребро козырька двери-01.SLDPRT

Дверной блок/БКТП 101.030СБ Дверной блок .SLDASM

Дверной блок/БКТП 101.030.003-01 Стойка створки двери с навесом.SLDPRT

Дверной блок/БКТП 101.030.011 Поперечина рамки створки двери.SLDPRT

Дверной блок/БКТП 101.030.010-01 Стойка рамки створки двери с навесом.SLDPRT

Дверной блок/БКТП 101.030.018 Площадка замка.SLDPRT

Дверной блок/БКТП 101.030.010 Стойка рамки створки двери.SLDPRT

Дверной блок/БКТП 101.035.002 Ребро козырька двери.SLDPRT

Дверной блок/БКТП 101.031СБ Навес.SLDASM

Дверной блок/БКТП 101.030.009 Пластина.SLDPRT

Дверной блок/БКТП 101.035СБ Козырек дверей.SLDASM

Дверной блок/БКТП 101.030.004 Поперечина створки двери.SLDPRT

Дверной блок/БКТП 101.030.021 Платик.SLDPRT

Дверной блок/БКТП 101.020.002 Перемычка окна двери.SLDPRT

Дверной блок/БКТП 101.030.017 Средняя полка.SLDPRT

Дверной блок/БКТП 101.030.015 Крышка.SLDPRT

Дверной блок/БКТП 101.030.025 Сэндвич двери.SLDPRT

Дверной блок/БКТП 101.030.008 Шарнир - втулка.SLDPRT

Дверной блок/БКТП 101.030.022 Пластина регулировочная.SLDPRT

Дверной блок/БКТП 101.030.002-01 Порог коробки двери.SLDPRT

Дверной блок/БКТП 101.030.014 Стержень.SLDPRT

Дверной блок/БКТП 101.020.011 Лист гнутый Z-обр. 300мм.SLDPRT

Дверной блок/БКТП 101.020.001 Стойка окна двери.SLDPRT

Дверной блок/БКТП 101.030.001-01 Стойка коробки с навесом.SLDPRT

Дверной блок/БКТП 101.030.019 Крючок.SLDPRT

Дверной блок/БКТП 101.030.016 Стенка.SLDPRT

Дверной блок/БКТП 101.020СБ Рама окна двери внешняя.SLDASM

Дверной блок/БКТП 101.030.012 Опора.SLDPRT

Дверной блок/БКТП 101.020.004 Перемычка внутренняя окна двери.SLDPRT

Дверной блок/БКТП 101.035.001 Лист козырька двери.SLDPRT

Дверной блок/БКТП 101.031СБ Навес-изм..SLDASM

Дверной блок/БКТП 101.030.007 Шарнир - штырь изм..SLDPRT

Дверной блок/БКТП 101.040СБ Заглушка.SLDASM

Дверной блок/БКТП 101.032СБ Створка двери.SLDASM

Дверной блок/БКТП 101.030.001 Стойка коробки.SLDPRT

Дверной блок/БКТП 101.033СБ Рамка створки двери.SLDASM

Дверной блок/БКТП 101.030.020 Скоба.SLDPRT

Дверной блок/БКТП 101.040.003 Лист крышки заглушки.SLDPRT

Дверной блок/БКТП 101.030.008 Шарнир - втулка изм..SLDPRT

Дверной блок/БКТП 101.030.013 Ограждение.SLDPRT

Дверной блок/БКТП 101.030.002 Перемычка коробки.SLDPRT
