Дымовая труба 30м для III cнегового района

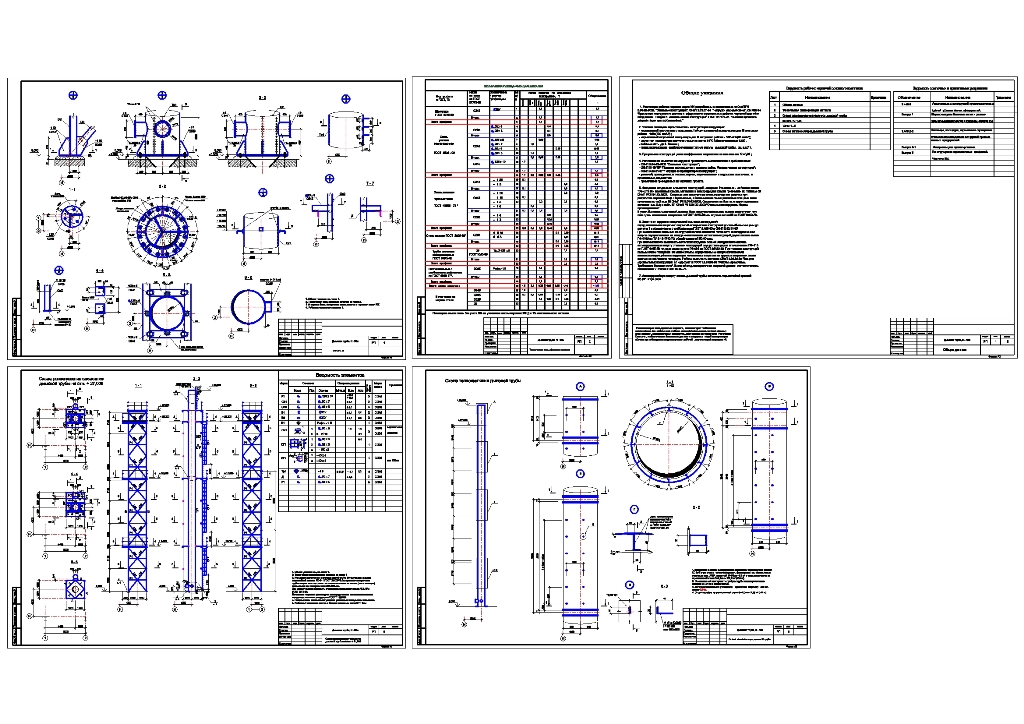

Комплект чертежей раздела КМ для дымовой трубы высотой 30 метров.

1. Настоящие рабочие чертежи марки КМ разработаны в соответствии со СниП РК 5.04-23-2002. "Стальные конструкции". СНиП 2.01.07-85 "Нагрузки и воздействия". СН 460-74 "Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений. Раздел 5. металлические конструкции". ГОСТ 21.101-97. "Система проектной документации для строительства."

2. Условия площадки строительства и эксплуатации следующие:
- нормативный вес снегового покрова на 1м²горизонтальной поверхности для III cнегового района - 1кПа(100 кгс/м²) ;
- нормативный скоростной напор ветра для III ветрового района - 0,38 кПа(38 кгс/м²);
- расчетная температура наружного воздуха минус 31°С (обеспеченностью 0,92) ;
- сейсмичность до 6 баллов ;
- среда эксплуатации слабоагрессивная ( кроме ствола дымовой трубы , см. п.п.7 ) .

3. При расчете конструкций учтен коэффициент надежности по назначению Yп=0,95 ;

4. Изготовление и монтаж конструкций производить в соответствии с требованиями:
- СНиП 5.04-23-2002 "Стальные конструкции" ;
- СНиП III-18-75* "Правила производства и приемки работ. Металлические конструкции";
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции" ;
- указаний, приведенных в типовых сериях, перечисленных в ведомости ссылочных и прилагаемых документов;
- примечаний приведенных на чертежах проекта.

5. Заводские соединения элементов конструкций - сварные. Монтажные - на болтах класса точности В и монтажной сварке. Материал и электроды для сварки принимать по таблице 55 СНиП РК 5.04-23-2002. Сварные швы следует назначать по опорным усилиям при разработке чертежей КМД. Нерасчетные, а также минимальные расчетные толщины швов принимать по таблице 39 СНиП РК 5.04-23-2002. Соединения на болтах следует принимать согласно п.п. 2.4; и табл. 57 СНиП РК 5.04-23-2002 "Стальные конструкции. Нормы проектирования".
В узлах болтовых соединений должны быть предусмотрены меры против развинчива- ния гаек путем постановки контрогаек по ГОСТ 5915-70 или пружинных шайб по ГОСТ 6402-70.

6. Защита от коррозии поверхностей стальных конструкций:
перед нанесением защитных покрытий, поверхности конструкций должны быть очищены до степени 3 в соответствии с требованиями ГОСТ 9.402-80 и СНиП 2.03.11-85.
При выполнениии стальных конструкций полной заводской готовности антикоррозионная защита осуществляется на заводе - изготовителе металлоконструкций двумя слоями эмали ПФ-1189 по ТУ 6-10-1710-79, общей толщиной 50-60 мкм.
При невозможности выполнить металлоконструкции полной заводской готовности, антикоррозионную защиту стальных конструкций осуществить двумя слоями эмали ПФ-115 по ГОСТ 6465-76 по двум слоям грунта ГФ-021 по ГОСТ 25129-82. Грунтование конструкций первым слоем толщиной не менее 20 мкм. осуществить на заводе-изготовителе металлоконструкций с последующим нанесением второго слоя грунта и покрывных слоев эмалью на монтажной площадке. Работы выполнить согласно СНиП 3.04.03-85 "Защита строительных конструкций от коррозии" и ГОСТ 12.3.035-84 "Работы окрасочные. Требования безопасности". Внешний вид лакокрасочных покрытий должен соответствовать показателям V класса ГОСТ 9.032-74.

7. Антикоррозийную защиту ствола дымовой трубы выполнять термостойкой краской
КО 811 в три слоя.
