КОМПАС 3D 18

Дымовая труба 60м из трехгранной башни

Рабочая документация КМ "Металлоконструкция для дымовых труб"
Дымовая труба разработана для котельной мощностью 28 МВт, в составе 3-х котлов.
Место строительства: Московская область.
Вытяжная труба состоит из трехгранной башни (каркаса) и двухстенной сборной системы газоходов дымоотводящих стволов (модульные дымоходы L=1000 мм, внут. диаметр 800 мм, внешний 900 мм), закрепленных снаружи башни.
Башня представляет собой трехгранную решетчатую пространственную призму с размерами 4,2х3,637 м и высотой 60.845 м. Башня состоит из 6 секций, по 10 м каждая, имеет 6 площадок для обслуживания и отдыха, общая масса 24,945 т.
Пояса вытяжной башни и раскосы запроектированы из труб электросварных прямошовных по ГОСТ 10704-91 Сечением 219х10, 219х10, 219х9, 159х10, 159х8, 133х4.
Сечения раскосов из круглых труб 133х4.
Распорки из круглых труб 114х4 и квадратных труб по ГОСТ 30245-2003 120х4.
Применимо для капитального строительства промышленных объектов (котельные, ГДЭС, и т.д.)

Состав: Общие данные, Спецификации, Общий вид башни (ведомость элементов), Схема башни (узлы), Узлы, Общий вид башни с трубами. Язык документа

Софт: AutoCAD 2004

Каталог / Строительство / Металлоконструкции / Дымовая труба 60м из трехгранной башни

Просмотр файлов
КМ 60 м/
КМ 60 м/1_ОД.dwg
КМ 60 м/2_Спецификации.dwg
КМ 60 м/3_ОВ КМ.в.dwg
КМ 60 м/4_Виды КМ.в.dwg
КМ 60 м/5_Узлы.dwg

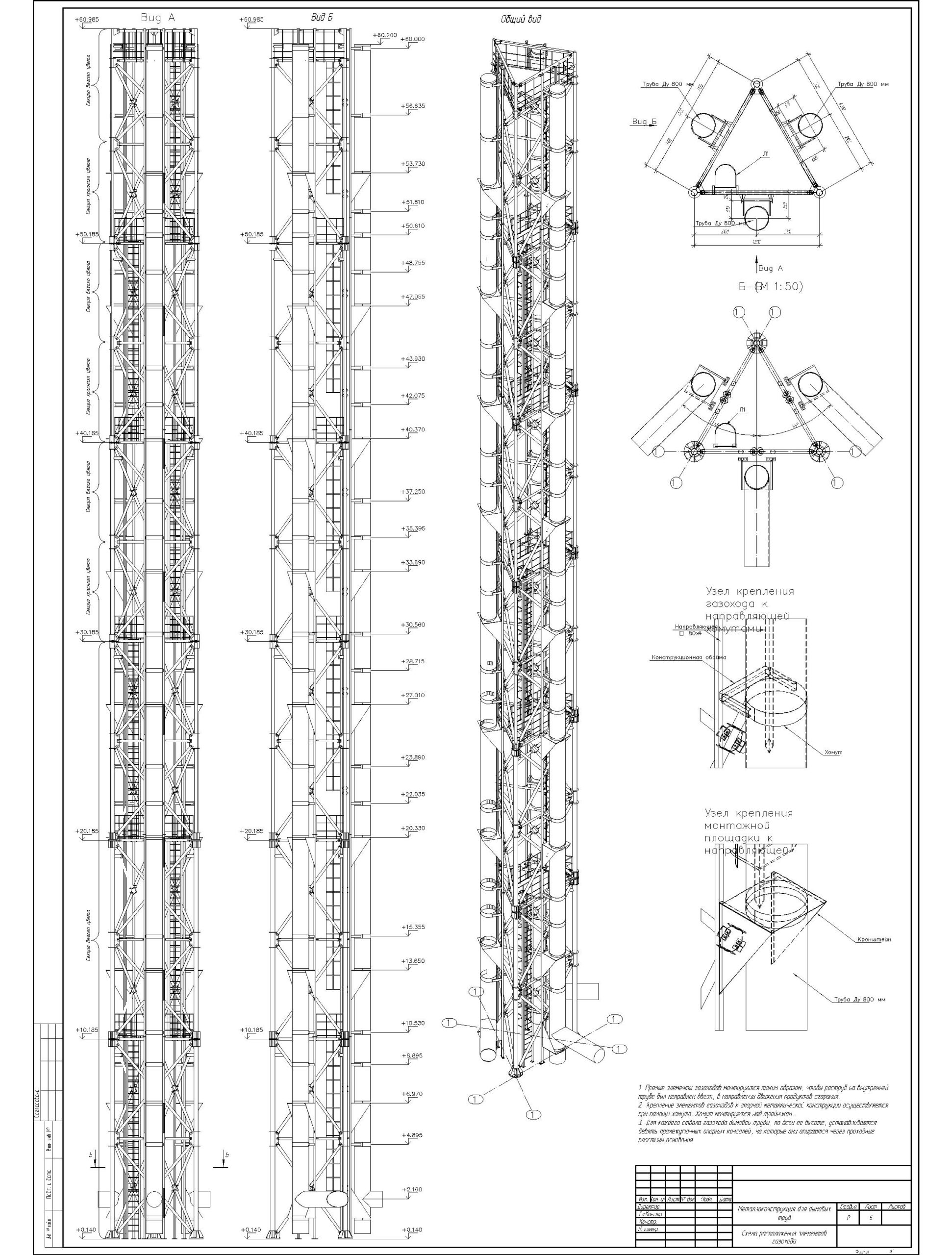

КМ 60 м/6_Вид с трубами.dwg
