Елка для хранения листового материала 5600х1450х1052мм

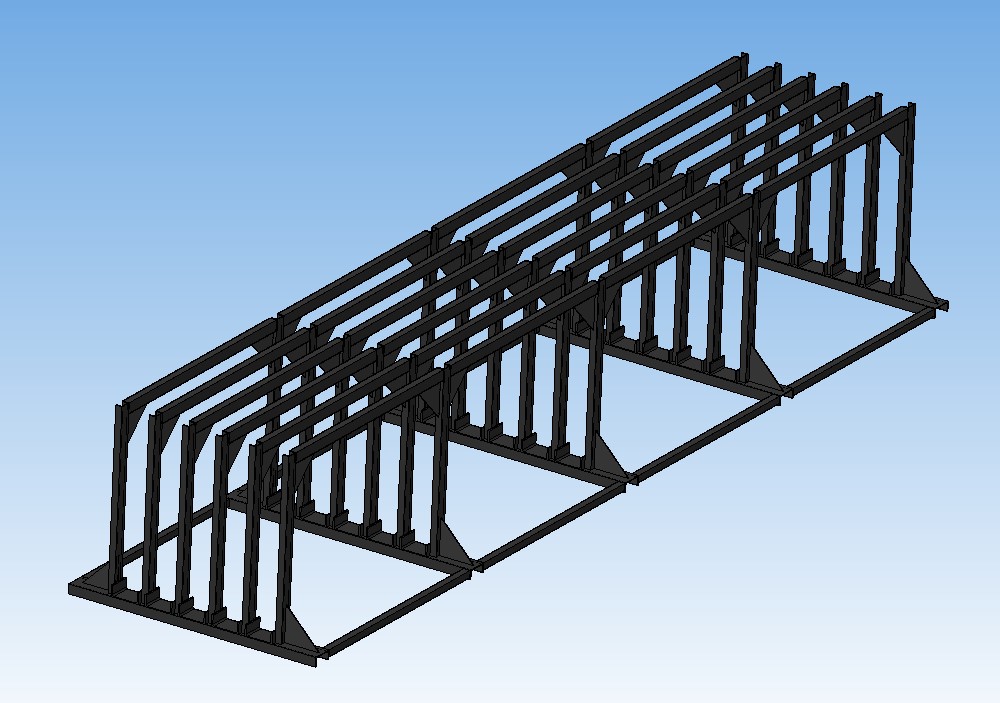

Стеллаж для хранения листового метала по секциям, с рассчитанной выдержанной нагрузкой на балки в секциях. Отлично подходит для дальнейшего крепления листов к кран-балке эксцентриковыми зажимами и дальнейшего переноса их по цеху на пункт обработки.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
Елка для листового металла/
Елка для листового металла/3Д/
Елка для листового металла/3Д/Е00.04 Труба межсекционная.m3d
Елка для листового металла/3Д/Е00.06 Косынка.m3d
Елка для листового металла/3Д/Е00.03 Швеллер для секции 16П.m3d
Елка для листового металла/3Д/Е00.05 Поперечина верхняя.m3d
Елка для листового металла/3Д/Е00.02 Швеллер вертикальный 6.5П.m3d
Елка для листового металла/3Д/Е00.01 Швеллер основание 12П.m3d
Елка для листового металла/Е01.00 Изометрия..cdw
Елка для листового металла/КД/
Елка для листового металла/КД/Е00.05 Поперечина верхняя.cdw
Елка для листового металла/КД/Е00.03 Швеллер для секции 16П.cdw
Елка для листового металла/КД/Е00.04 Труба межсекционная.cdw
Елка для листового металла/КД/Е00.02 Швеллер вертикальный 6.5П.cdw
Елка для листового металла/КД/Е00.06 Косынка.cdw
Елка для листового металла/КД/Е00.01 Швеллер основание 12П.cdw
Елка для листового металла/Е01.00 Стелаж для листового материала СП.spw
Елка для листового металла/Е01.00 Стелаж для листового материала.cdw
Елка для листового металла/Е01.00 Стелаж для лист. материала.a3d
