Стеллаж для листового металла листов 1,5х3м

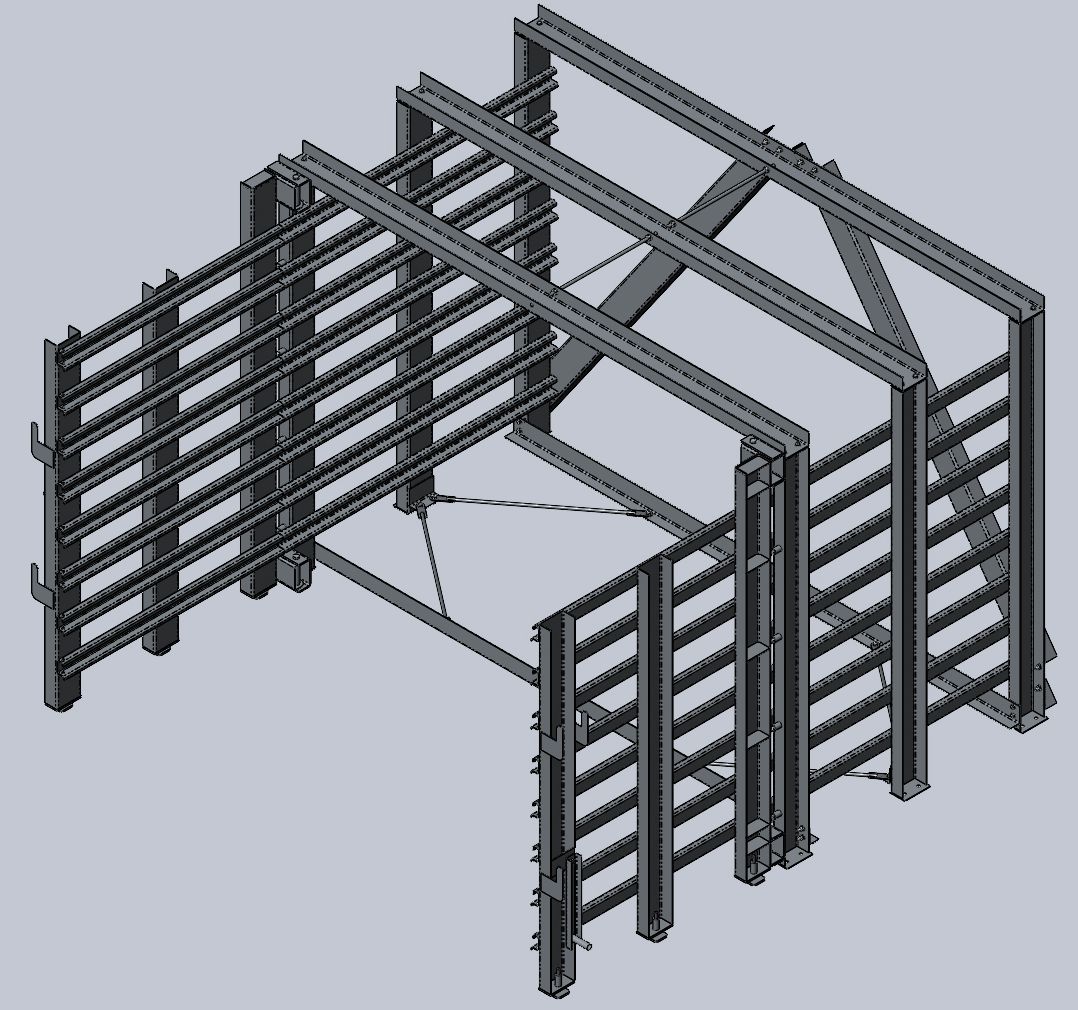

Стеллаж предназначен для хранения листового металла в горизонтальном положении, размер листа 1,5х3м разной толщины.
У стеллажа имеются роликовые направляющие на дверях, позволяющие выкатывать полку с листами при их открытии.
При закрытии дверей площадь хранения листов уменьшается.
На одной полке допускается хранить пакет листов общей толщиной до 60мм, всего полок - 8
Нагрузка на полку не более 2,1т. Общая нагрузка на стеллаж - не более 16,8т

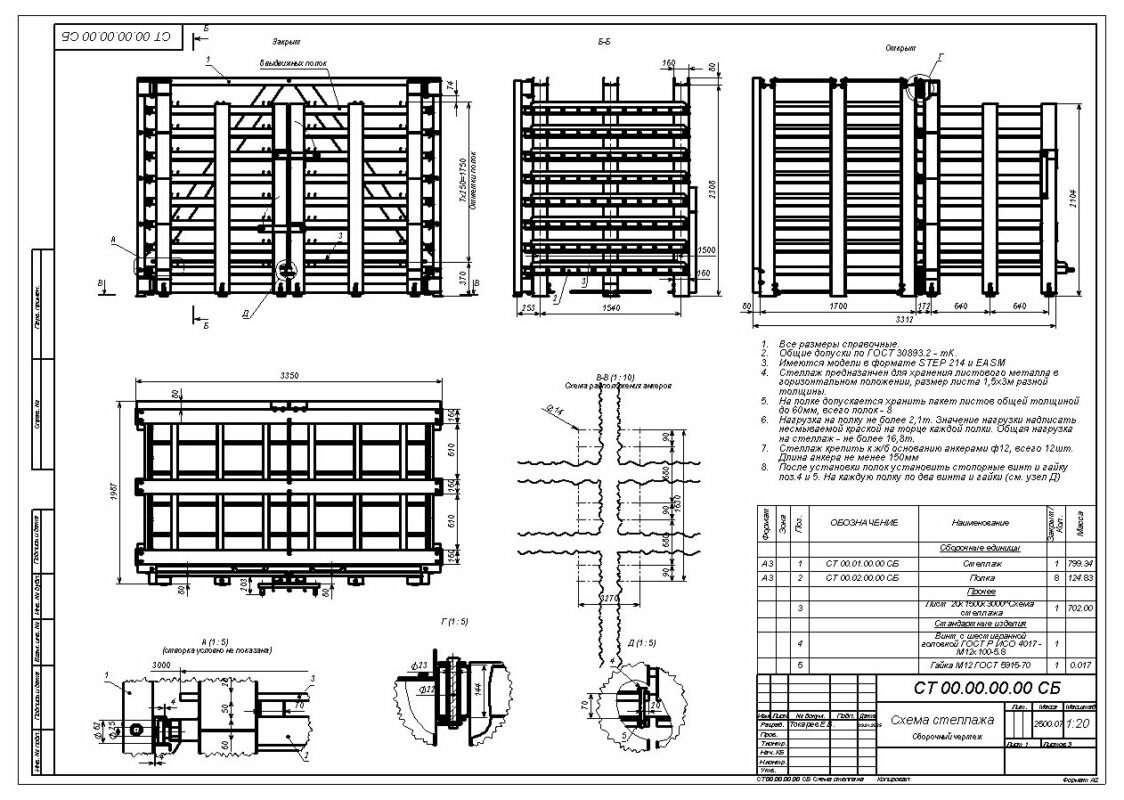

Состав: Модель, Сборочный чертеж, Спецификация, Деталировка

Софт: SolidWorks 2014

Сайт: www

Файлы:

Каталог
Строительство
Металлоконструкции
Стеллаж для листового металла листов 1,5х3м

Ред.3/_КД/

Ред.3/_КД/DXF/

Ред.3/_КД/DXF/СТ 00.01.01.01 Перекладина - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.02 Перекладина задняя - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.03 Укосина левая - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.04 Укосина правая - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.05 Уголок - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.11 Стойка - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.12 Стойка задняя - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.13 Стойка средняя - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.14 Направляющая - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.15 Петля - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.16 Уголок - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.17 Пятка.DXF

Ред.3/_КД/DXF/СТ 00.01.01.18 Пластина.DXF

Ред.3/_КД/DXF/СТ 00.01.01.32 Ребро.DXF

Ред.3/_КД/DXF/СТ 00.01.02.21 Пятка.DXF

Ред.3/_КД/DXF/СТ 00.01.02.31 Швеллер - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.11 Стойка крайняя - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.110 Пластина.DXF

Ред.3/_КД/DXF/СТ 00.01.03.12 Стойка - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.13 Швеллер петли - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.16 Направляющая - Развертка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.17 Пятка.DXF

Ред.3/_КД/DXF/СТ 00.01.03.18 Ребро.DXF

Ред.3/_КД/DXF/СТ 00.01.03.19 Крюк.DXF

Ред.3/_КД/DXF/СТ 00.02.01.04 Швеллер - развертка.DXF

Ред.3/_КД/PDF/

Ред.3/_КД/PDF/Подшипники SKF 20-25мм.pdf

Ред.3/_КД/PDF/СТ 00.01.00.00 СБ Стеллаж.pdf

Ред.3/_КД/PDF/СТ 00.01.00.01 Ось.pdf

Ред.3/_КД/PDF/СТ 00.01.01.00 СБ Каркас.pdf

Ред.3/_КД/PDF/СТ 00.01.01.01 Перекладина.pdf

Ред.3/_КД/PDF/СТ 00.01.01.02 Перекладина задняя.pdf

Ред.3/_КД/PDF/СТ 00.01.01.03 Укосина левая.pdf

Ред.3/_КД/PDF/СТ 00.01.01.05 Уголок.pdf

Ред.3/_КД/PDF/СТ 00.01.01.06 Стяжка.pdf

Ред.3/_КД/PDF/СТ 00.01.01.10 СБ Стенка каркаса левая.pdf

Ред.3/_КД/PDF/СТ 00.01.01.11 Стойка.pdf

Ред.3/_КД/PDF/СТ 00.01.01.12 Стойка задняя.pdf

Ред.3/_КД/PDF/СТ 00.01.01.13 Стойка средняя.pdf

Ред.3/_КД/PDF/СТ 00.01.01.14 Направляющая.pdf

Ред.3/_КД/PDF/СТ 00.01.01.15 Петля.pdf

Ред.3/_КД/PDF/СТ 00.01.01.16 Уголок.pdf

Ред.3/_КД/PDF/СТ 00.01.01.17 Пятка.pdf

Ред.3/_КД/PDF/СТ 00.01.01.18 Пластина.pdf

Ред.3/_КД/PDF/СТ 00.01.01.30 СБ Раскос.pdf

Ред.3/_КД/PDF/СТ 00.01.02.00 СБ Створка правая.pdf

Ред.3/_КД/PDF/СТ 00.01.02.20 СБ Пятка.pdf

Ред.3/_КД/PDF/СТ 00.01.02.21 Пятка.pdf

Ред.3/_КД/PDF/СТ 00.01.02.22 Шпилька.pdf

Ред.3/_КД/PDF/СТ 00.01.02.30 СБ Засов.pdf

Ред.3/_КД/PDF/СТ 00.01.02.31 Швеллер.pdf

Ред.3/_КД/PDF/СТ 00.01.03.00 СБ Створка левая.pdf

Ред.3/_КД/PDF/СТ 00.01.03.10 СБ Дверь левая.pdf

Ред.3/_КД/PDF/СТ 00.01.03.11 Стойка крайняя.pdf

Ред.3/_КД/PDF/СТ 00.01.03.110 Пластина.pdf

Ред.3/_КД/PDF/СТ 00.01.03.12 Стойка.pdf

Ред.3/_КД/PDF/СТ 00.01.03.13 Швеллер петли.pdf

Ред.3/_КД/PDF/СТ 00.01.03.16 Направляющая.pdf

Ред.3/_КД/PDF/СТ 00.01.03.17 Пятка.pdf

Ред.3/_КД/PDF/СТ 00.01.03.18 Ребро.pdf

Ред.3/_КД/PDF/СТ 00.01.03.19 Крюк.pdf

Ред.3/_КД/PDF/СТ 00.02.00.00 СБ Полка.pdf

Ред.3/_КД/PDF/СТ 00.02.01.00 СБ Полка.pdf

Ред.3/_КД/PDF/СТ 00.02.01.01 Труба.pdf

Ред.3/_КД/PDF/СТ 00.02.01.04 Швеллер.pdf

Ред.3/_КД/PDF/СТ 00.02.01.05 Втулка.pdf

Ред.3/_КД/Рендер/

Ред.3/_КД/Рендер/Стеллаж закрыт.JPG

Ред.3/_КД/Рендер/Стеллаж открыт.JPG

Ред.3/_КД/СТ 00.00.00.00 СБ Схема стеллажа.pdf

Ред.3/_КД/СТ 00.00.00.00 СП Схема стеллажа.xls

Ред.3/_КД/Стеллаж - Закрыт.EASM

Ред.3/_КД/Стеллаж - Открыт.EASM

Ред.3/_КД/Схема стеллажа - Закрыт.EASM

Ред.3/_КД/Схема стеллажа - Открыт.EASM

Ред.3/Каркас/

Ред.3/Каркас/Детали стенки/

Ред.3/Каркас/Детали стенки/СТ 00.01.01.11 Стойка.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.12 Стойка задняя.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.13 Стойка средняя.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.14 Направляющая.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.15 Петля.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.16 Уголок.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.17 Пятка.SLDDRW

Ред.3/Каркас/Детали стенки/СТ 00.01.01.18 Пластина.SLDDRW

Ред.3/Каркас/Детали стенки/Стенка - Направляющая.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Петля.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Пластина.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Пятка.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Стойка задняя.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Стойка средняя.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Стойка.sldprt

Ред.3/Каркас/Детали стенки/Стенка - Уголок.sldprt

Ред.3/Каркас/Каркас.SLDASM

Ред.3/Каркас/Перекладина.SLDPRT

Ред.3/Каркас/Раскос/

Ред.3/Каркас/Раскос/Раскос.SLDPRT

Ред.3/Каркас/Раскос/СТ 00.01.01.30 СБ Раскос.SLDDRW

Ред.3/Каркас/СТ 00.01.01.00 СБ Каркас.SLDDRW

Ред.3/Каркас/СТ 00.01.01.01 Перекладина.SLDDRW

Ред.3/Каркас/СТ 00.01.01.02 Перекладина задняя.SLDDRW

Ред.3/Каркас/СТ 00.01.01.03 Укосина левая.SLDDRW

Ред.3/Каркас/СТ 00.01.01.05 Уголок.SLDDRW

Ред.3/Каркас/СТ 00.01.01.06 Стяжка.SLDDRW

Ред.3/Каркас/СТ 00.01.01.10 СБ Стенка каркаса левая.SLDDRW

Ред.3/Каркас/Стенка каркаса.SLDPRT

Ред.3/Каркас/Стяжка.SLDPRT

Ред.3/Каркас/Уголок.SLDPRT

Ред.3/Каркас/Укосина.SLDPRT

Ред.3/Крепеж/

Ред.3/Крепеж/Винт ГОСТ 4017-2013.SLDPRT

Ред.3/Крепеж/Гайка_В_5915-70.SLDPRT

Ред.3/Крепеж/Кольцо запорное ГОСТ 13942-86 (Эксцентрическое) 10-200.SLDPRT

Ред.3/Крепеж/Шайба_11371-78.SLDPRT

Ред.3/Крепеж/Шплинт ГОСТ 397-79.SLDPRT

Ред.3/Ось.sldprt

Ред.3/Полка/

Ред.3/Полка/Детали/

Ред.3/Полка/Детали/Полка - Поз.1 - Труба.sldprt

Ред.3/Полка/Детали/Полка - Поз.4. - Швеллер.sldprt

Ред.3/Полка/Детали/Полка - Поз.5. - Втулка.sldprt

Ред.3/Полка/Детали/Полка - Швеллер.SLDDRW

Ред.3/Полка/Детали/СТ 00.02.01.01 Труба.SLDDRW

Ред.3/Полка/Детали/СТ 00.02.01.04 Швеллер.SLDDRW

Ред.3/Полка/Детали/СТ 00.02.01.05 Втулка.SLDDRW

Ред.3/Полка/Подшипник/

Ред.3/Полка/Подшипник/Подшипники.SLDPRT

Ред.3/Полка/Полка.SLDASM

Ред.3/Полка/Полка.SLDPRT

Ред.3/Полка/Расчет - Полка - Статический 1-1.docx

Ред.3/Полка/СТ 00.02.00.00 СБ Полка.SLDDRW

Ред.3/Полка/СТ 00.02.01.00 СБ Полка.SLDDRW

Ред.3/СП.SLDDRW

Ред.3/СТ 00.00.00.00 СБ Схема стеллажа.SLDDRW

Ред.3/СТ 00.01.00.00 СБ Стеллаж.SLDDRW

Ред.3/СТ 00.01.00.01 Ось.SLDDRW

Ред.3/Створка/

Ред.3/Створка/Дверь.SLDPRT

Ред.3/Створка/Детали двери/

Ред.3/Створка/Детали двери/Дверь - Крюк.sldprt

Ред.3/Створка/Детали двери/Дверь - Направляющая.sldprt

Ред.3/Створка/Детали двери/Дверь - Пластина.sldprt

Ред.3/Створка/Детали двери/Дверь - Пятка.sldprt

Ред.3/Створка/Детали двери/Дверь - Ребро.sldprt

Ред.3/Створка/Детали двери/Дверь - Стойка крайняя.sldprt

Ред.3/Створка/Детали двери/Дверь - Стойка.sldprt

Ред.3/Створка/Детали двери/Дверь - Швеллер петли.sldprt

Ред.3/Створка/Детали двери/СТ 00.01.03.11 Стойка крайняя.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.110 Пластина.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.12 Стойка.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.13 Швеллер петли.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.16 Направляющая.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.17 Пятка.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.18 Ребро.SLDDRW

Ред.3/Створка/Детали двери/СТ 00.01.03.19 Крюк.SLDDRW

Ред.3/Створка/Засов - Швеллер.sldprt

Ред.3/Створка/Засов.sldprt

Ред.3/Створка/Пятка/

Ред.3/Створка/Пятка/Пятка.SLDASM

Ред.3/Створка/Пятка/Пятка.SLDPRT

Ред.3/Створка/Пятка/СТ 00.01.02.20 СБ Пятка.SLDDRW

Ред.3/Створка/Пятка/СТ 00.01.02.21 Пятка.SLDDRW

Ред.3/Створка/Пятка/СТ 00.01.02.22 Шпилька.SLDDRW

Ред.3/Створка/Пятка/Шпилька.sldprt

Ред.3/Створка/СТ 00.01.02.00 СБ Створка правая.SLDDRW

Ред.3/Створка/СТ 00.01.02.30 СБ Засов.SLDDRW

Ред.3/Створка/СТ 00.01.02.31 Швеллер.SLDDRW

Ред.3/Створка/СТ 00.01.03.00 СБ Створка левая.SLDDRW

Ред.3/Створка/СТ 00.01.03.10 СБ Дверь левая.SLDDRW

Ред.3/Створка/Створка.SLDASM

Ред.3/Стеллаж.SLDASM

Ред.3/Схема стеллажа.SLDASM
