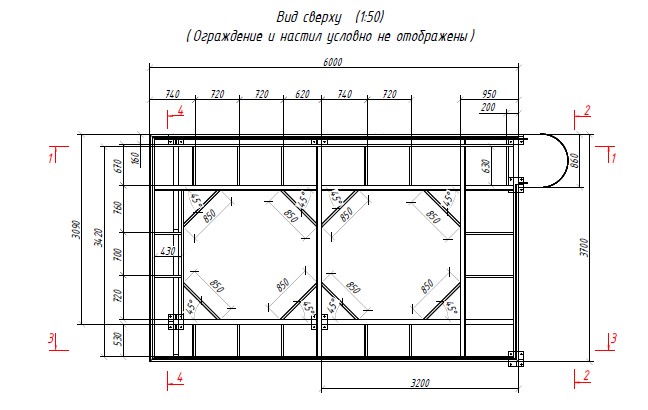

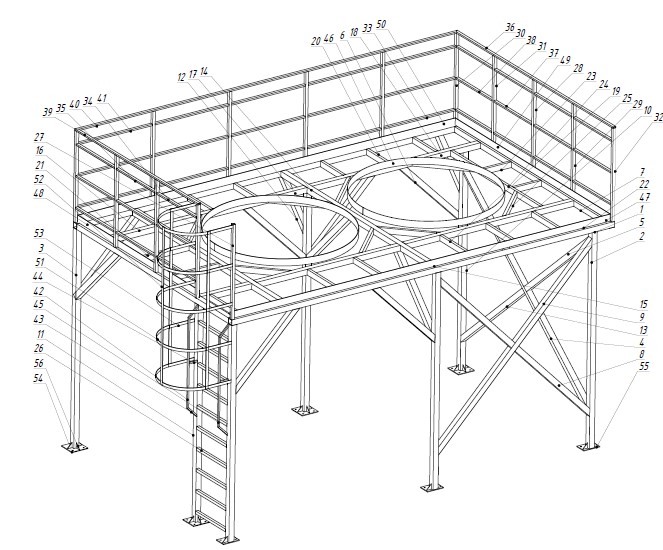

Конструкция эстакады продиктована особенностями помещения - отсутствуют с одной стороны перила (здесь идет примыкание к стене), опорные стойки заглублены от края эстакады на 385 мм для прокладки настенных коммуникаций. Пол эстакады имеет уклон 30 мм и снабжен дренажным приямком. Отбортовочная лента (стальная полоса 100х3 мм) обрамляет вырезы под емкости, а так же пол эстакады по периметру. Так же в пдф приведены основные виды, размеры, спецификация металла.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Эстакада под две емкости с вертикальной лестницей

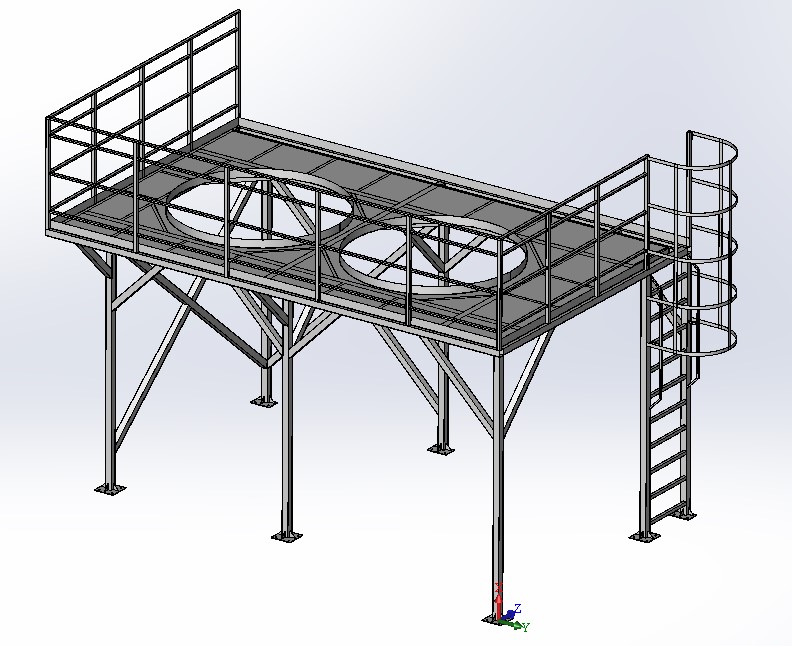

Эстакада под две емкости с вертикальной лестницей
0
0
11
0
0
50
3D Модели
вертикальная лестница
металлоконструкция
площадка обслуживания

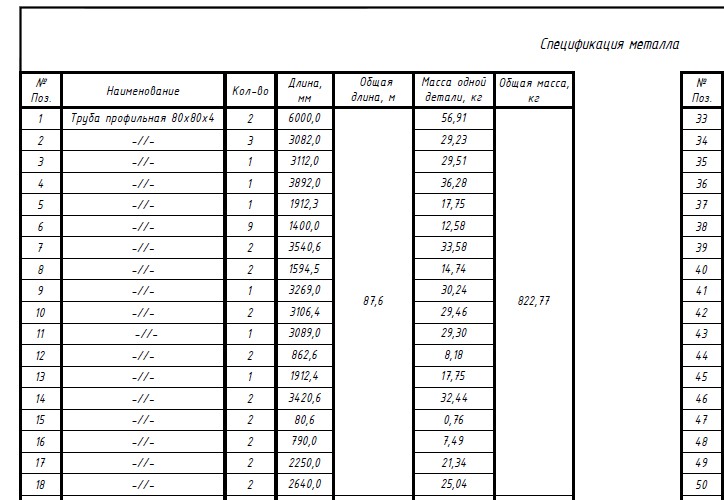

Спецификация металла
эстакада
Автор
Мария
Дата
07.01.2025
Язык
Русский
Состав
3d модель, бонусом КД в pdf
Софт
SolidWorks 2023
Как открыть?
Содержимое архива
-
КД_Эстакада.pdf
-
Эстакада.SLDPRT
-
Эстакада.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
