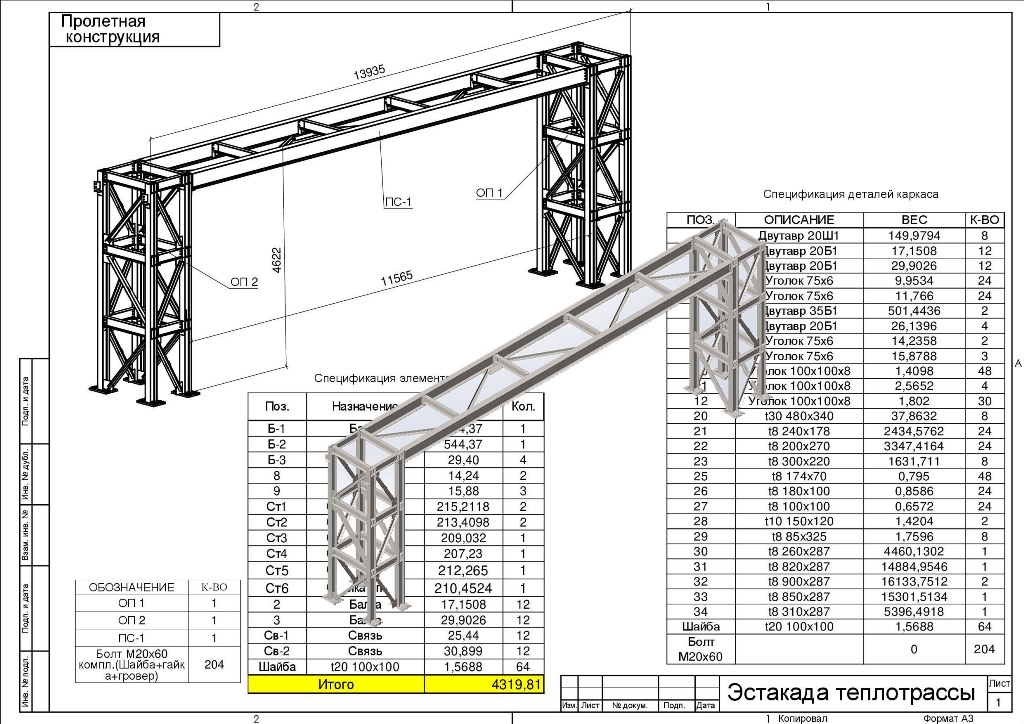

Модель эстакады теплотрассы шириной 14м, высотой 4,6м.
Состоит из двух стоек и балки.

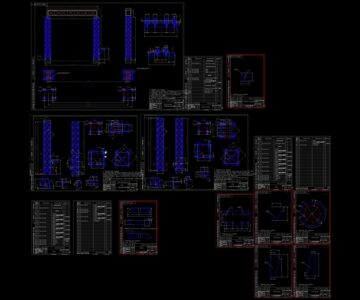

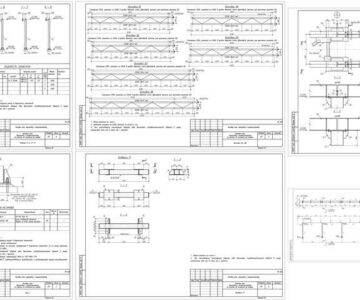

Выполнен подсчет материалов и разработаны чертежи элементов каркаса данной конструкции.
