Физкультурно-оздоровительный комплекс в с. Тугыл Тарбагатайского района ВКО

Строительство физкультурно - оздоровительного комплекса в с. Тугыл Тарбагатайского района ВКО.

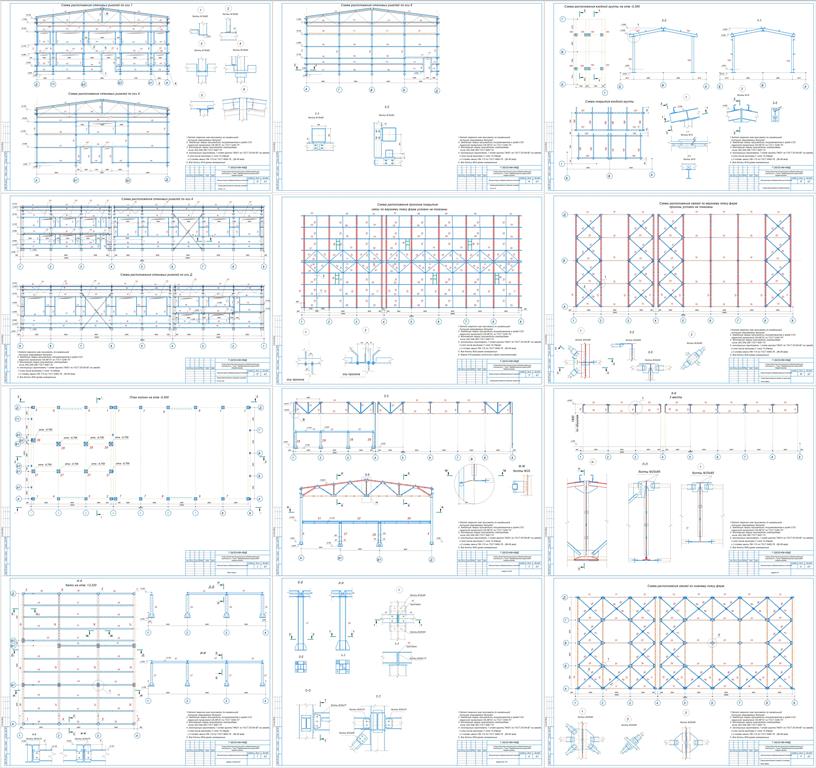

1 ОСНОВНЫЕ ИСХОДНЫЕ ДАННЫЕ ОСНОВНЫЕ ИСХОДНЫЕ ДАННЫЕ 1.1 Данный комплект рабочих чертежей разработан на основании задания Данный комплект рабочих чертежей разработан на основании задания на проектирование, заданий технологического отдела и смежных отделов. 1.2 В комплекте разработаны следующие металлоконструкции: В комплекте разработаны следующие металлоконструкции: - колонны основного каркаса; - несущие конструкции покрытия; - лестницы и площадки. 1.3 Металлические конструкции разработаны для следующих условий Металлические конструкции разработаны для следующих условий строительной площадки и условий эксплуатации: - уровень ответственности здания - II (нормальный); - коэффициент надежности по ответственности - 1,0; - категория здания по взрывопожарной и пожарной опасности - Д; - степень огнестойкости здания - IIIa; - класс конструктивной пожарной опасности - С0; - класс функциональной пожарной опасности - Ф3.6; - класс пожарной опасности строительных конструкций - К0 (непожароопасные); - расчетный срок службы здания - не менее 25 лет; - здание отапливаемое, с нормальным режимом эксплуатации; - относительная влажность до 55%; - климатический подрайон -IIIА; - климатическое районирование по ГОСТ 16350-80 - II4 (умеренно холодный); 4 (умеренно холодный); (умеренно холодный); - расчетная зимняя температура наиболее холодной пятидневки обеспеченностью 0,92 - минус 35,2°С; - нормативная снеговая нагрузка для I снегового района - 80 кг/м²; нормативная снеговая нагрузка для I снегового района - 80 кг/м²; - нормативная ветровая нагрузка для III ветрового района - 56 кг/м². - сейсмичность района строительства - 8 баллов; - категория грунтов по сейсмическим свойствам - III; - сейсмичность площадки строительства - 9 баллов; - степень агрессивного воздействия среды на конструкции - не агрессивная - за относительную отметку 0,000 принята отметка чистого пола первого этажа, за относительную отметку 0,000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 401,75.
2 ХАРАКТЕРИСТИКА ПРОЕКТНЫХ РЕШЕНИЙ ХАРАКТЕРИСТИКА ПРОЕКТНЫХ РЕШЕНИЙ 2.1 Основные параметры здания: Основные параметры здания: - общая длина по крайним осям 48,0 м; - общая ширина по крайним осям 20,0 м; - основные пролеты конструкций: 5,5; 6,0; 8,0; 7,2 и 20,0 м; - высотные отметки: - междуэтажного перекрытия +3,300; - низ стропильных ферм +6,970; - карнизной части +8,550; - коньковой части +9,940. 2.2 Принятые расчетные схемы: Принятые расчетные схемы: - расчетная схема в поперечном направлении: рамная, с защемление в уровне фундаментов и шарнирным креплением стропильных ферм; - расчетная схема в продольном направлении: связевая, с шарнирным опиранием на фундаменты и шарнирным креплением балок перекрытия и распорок; - основной шаг колонн 6,0 м; - пролеты стропильных конструкций 20,0 м. 2.3 Основные конструктивные решения: Основные конструктивные решения: - колонны из гнутосварных труб квадратного сечения; - связи из горячекатаного равнополочного уголка; - распорки из гнутосварных труб квадратного сечения; - прогоны покрытия из швеллеров; - общая устойчивость и неизменяемость конструкций достигается следующими мероприятиями: - установкой распорок по верху колонн; - устройством системы горизонтальных и вертикальных связей; - раскреплением верхнего пояса ригелей покрытия прогонами покрытия. 3 ОСНОВНЫЕ РАСЧЕТНЫЕ ПОЛОЖЕНИЯ ОСНОВНЫЕ РАСЧЕТНЫЕ ПОЛОЖЕНИЯ Расчет конструкций выполнен в соответствии с требованиями: -НТП РК 01-01-3.1 (4.1)-2017 "Нагрузки и воздействия на здания. Часть 1-3. Снеговые нагрузки. Часть 1-4. Ветровые воздействия"; - СП РК 2.03-30-2017* "Строительство в сейсмических зонах"; СП РК 2.03-30-2017* "Строительство в сейсмических зонах"; - НТП РК 03-01-1.1-2011 "Проектирование стальных конструкций. Часть 1-1 : НТП РК 03-01-1.1-2011 "Проектирование стальных конструкций. Часть 1-1 : Общие правила для зданий". 4 МАТЕРИАЛ КОНСТРУКЦИЙ МАТЕРИАЛ КОНСТРУКЦИЙ Материалы конструкций приняты в соответствии: - с сокращенным сортаментом, утвержденному Постановлением ГОССТРОЯ СССР от с сокращенным сортаментом, утвержденному Постановлением ГОССТРОЯ СССР от 18 декабря 1990 г. за 110; - с сортаментом двутавров горячекатаных с параллельными гранями полок типов с сортаментом двутавров горячекатаных с параллельными гранями полок типов "Б", "Ш" и "К" по СТО АСЧМ 20-93; - марки стали для стальных конструкций приняты в соответствии с НТП РК марки стали для стальных конструкций приняты в соответствии с НТП РК 03-01-1.1-2011 "Проектирование стальных конструкций. Часть 1-1 Общие правила для зданий". 5 СОЕДИНЕНИЯ ЭЛЕМЕНТОВ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ 5.1 Все заводские и монтажные соединения выполняются сварными и на болтах. Все заводские и монтажные соединения выполняются сварными и на болтах. 5.2 Для ручной сварки применять: Для ручной сварки применять: - электроды по ГОСТ 9467-75; электроды по ГОСТ 9467-75; - сварочную проволоку по ГОСТ 2246-70*; сварочную проволоку по ГОСТ 2246-70*; - флюсы по ГОСТ 9087-81*; флюсы по ГОСТ 9087-81*; - углекислый газ по ГОСТ 8050-85. углекислый газ по ГОСТ 8050-85. 5.3 В случае применения полуавтоматической сварки класс прочности болтов 5.6, В случае применения полуавтоматической сварки класс прочности болтов 5.6, класс прочности гаек 4. 5.4 Стальные болты класса В и гайки должны удовлетворять требованиям Стальные болты класса В и гайки должны удовлетворять требованиям ГОСТ 1759.0-87*, ГОСТ 1759.4-87* и ГОСТ 1759.5-87* и шайбы по ГОСТ 18723-82*.
6 АНТИКОРРОЗИОННАЯ И ПРОТИВОПОЖАРНАЯ ЗАЩИТА АНТИКОРРОЗИОННАЯ И ПРОТИВОПОЖАРНАЯ ЗАЩИТА 6.1 Степень очистки поверхности стальных конструкций от окислов - 3 (третья) Степень очистки поверхности стальных конструкций от окислов - 3 (третья) по ГОСТ 9.402-80. 6.2 Все металлоконструкции окрасить: Все металлоконструкции окрасить: - грунтовка ГФ-021 ГОСТ 25129-82* - 1 слой (15-20 мкм) в заводских условиях; грунтовка ГФ-021 ГОСТ 25129-82* - 1 слой (15-20 мкм) в заводских условиях; - грунтовка ГФ-021 ГОСТ 25129-82* - 1 слой (15-20 мкм) все сварные соединения грунтовка ГФ-021 ГОСТ 25129-82* - 1 слой (15-20 мкм) все сварные соединения после монтажа; - грунтовка ГФ-021 ГОСТ 25129-82* - 1 слоя (15-20 мкм) после монтажа; грунтовка ГФ-021 ГОСТ 25129-82* - 1 слоя (15-20 мкм) после монтажа; - эмаль ПФ-115 ГОСТ 6465-76* - 2 слоя (36-46 мкм). эмаль ПФ-115 ГОСТ 6465-76* - 2 слоя (36-46 мкм). Общая толщина покрытия должна быть не менее 60 мкм. Качество лакокрасочного покрытия должно соответствовать V классу по ГОСТ 9.402-80. 6.3 Для повышения огнестойкости несущие конструкции обработать Для повышения огнестойкости несущие конструкции обработать огнезащитным составом "Казантикор-У" ТУ 6310 РК 38535092-ТОО-003-2003, толщиной 2,0 мм. 7 УКАЗАНИЯ ПО РАЗРАБОТКЕ ЧЕРТЕЖЕЙ КМД И ИЗГОТОВЛЕНИЮ УКАЗАНИЯ ПО РАЗРАБОТКЕ ЧЕРТЕЖЕЙ КМД И ИЗГОТОВЛЕНИЮ МЕТАЛЛОКОНСТРУКЦИЙ 7.1 Для обеспечения работоспособности стальных конструкций, надежности и Для обеспечения работоспособности стальных конструкций, надежности и долговечности при эксплуатации, их изготовление должно выполняться на специализированном заводе, имеющем опыт изготовления подобных конструкций. 7.2 Изготовление стальных конструкций выполнять в соответствии с Изготовление стальных конструкций выполнять в соответствии с ГОСТ 23118-2012 "Конструкции стальные строительные", указаниями и требованиями настоящего проекта КМ, а также с учетом дополнительных требований монтажной организации. Антикоррозионная защита металлоконструкции в соответствии с требованиями СП РК 2.01-101-2013 "Защита строительных конструкций от коррозии". 7.3 Монтаж стальных конструкций производить с соблюдением требований Монтаж стальных конструкций производить с соблюдением требований СП РК 5.03-107-2013 "Несущие и ограждающие конструкции" и в соответствии с разработанным специализированной организацией "Проектом производства работ" (ППР), в котором необходимо учесть всю специфику данного сооружения. 7.4 Сварные соединения Сварные соединения - размеры расчетных сварных швов принимать в зависимости от усилий, размеры расчетных сварных швов принимать в зависимости от усилий, указанных в ведомости элементов конструкций, кроме оговоренных на узлах; - материалы, рекомендуемые для сварки, применять по СНиП РК 5.04-23-2002 материалы, рекомендуемые для сварки, применять по СНиП РК 5.04-23-2002 (табл. 55 приложения 2); - нормативные и расчетные сопротивления металла швов принимать по нормативные и расчетные сопротивления металла швов принимать по СНиП РК 5.04-23-2002 (табл.56 приложения 2); - минимальные катеты угловых сварных швов принимать по СНиП РК 5.04-23-2002 минимальные катеты угловых сварных швов принимать по СНиП РК 5.04-23-2002 (табл. 39); - для сварки конструкций из стали с расчетным сопротивлением до 2400 кг/см² со для сварки конструкций из стали с расчетным сопротивлением до 2400 кг/см² со сталями более высокой прочности, применять электроды типа Э50А. 7.5 Торцы элементов с применением гнутых профилей квадратного сечения Торцы элементов с применением гнутых профилей квадратного сечения должны быть загерметизированы путем установки пластин толщиной 5 мм. 7.6 Неоговоренные узлы крепления балочных конструкций, в зависимости от Неоговоренные узлы крепления балочных конструкций, в зависимости от опорных усилий и примыкающих элементов, принять по серии 1.400-10/76 в.7 "Узлы разрезных балок" узлы 5; 8; 45; 46; 47. 7.7 При отсутствии данных для закрепления элементов, наименьшее усилие для При отсутствии данных для закрепления элементов, наименьшее усилие для их закрепления принять равным 3,0 т. 7.8 Членение металлоконструкций на отправочные марки производить по Членение металлоконструкций на отправочные марки производить по усмотрению завода-изготовителя с учетом наибольшей экономической эффективности их изготовления, транспортировки и монтажа. 8 ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ МЕТАЛЛОКОНСТРУКЦИЙ ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ МЕТАЛЛОКОНСТРУКЦИЙ 8.1 Монтаж конструкций производить в соответствии со СП РК 5.03-107-2013 Монтаж конструкций производить в соответствии со СП РК 5.03-107-2013 "Несущие и ограждающие конструкции" и с проектом производства работ (ППР), утвержденном в установленном порядке. ППР разрабатывается организацией выполняющей монтажные работы. 8.2 При производстве монтажных работ не допускается: При производстве монтажных работ не допускается: - механическое повреждение конструкций (образование остаточных деформаций, механическое повреждение конструкций (образование остаточных деформаций, вмятин и т.п.); - повреждение защитных покрытий.
8.3 К производству монтажных работ следует приступать только после К производству монтажных работ следует приступать только после готовности фундаментов. Разбивочные оси, необходимые для монтажа колонн, наносятся на поверхность фундаментов и грани колонн, расположенные вне контуров опоры колонн. Расположение разбивочных осей и реперов должно отвечать требованиям главы СП РК 1.03-103-2013 "Геодезические работы в строительстве". 8.4 В процессе монтажа металлических конструкций необходимо составлять В процессе монтажа металлических конструкций необходимо составлять акты освидетельствования скрытых работ. Необходимый перечень основных видов скрытых работ: - узлы сопряжения; - точность установки; - сварочные соединения деталей; - антикоррозионное покрытие; - акты поэтапной приемки смонтированных конструкций. 8.5 Гайки анкерных болтов должны плотно соприкасаться с плоскостями Гайки анкерных болтов должны плотно соприкасаться с плоскостями элементов конструкций и шайб. В каждом болте со стороны гайки должно оставаться не менее одной нитки резьбы с полным профилем. Качество затяжки постоянных болтов должно проверяться путем отстукивания молотком, при этом болт не должен дрожать или перемещаться, а плотность стяжки - щупом. 8.6 При монтаже баз колонн (до обетонорования), следует предусматривать При монтаже баз колонн (до обетонорования), следует предусматривать меры, предотвращающие возможность развинчивания гаек: обварку гаек, постановка контргайки или расчеканку резьбы.
