Полный проект каркаса гаража номинальным размером 4 × 6 м для автомобиля массой до 3 т. Разработана экспериментальная конструктивная схема со стальным каркасом, односкатной кровлей, обшивкой из профлиста и распашными воротами. Фундамент — монолитная железобетонная плита с ребрами и местными утолщениями. Объём бетона — 17,13 м³.
Внимание: расчёты выполнены для конкретных грунтовых условий участка в восточной части Москвы. Применение проекта на другом участке требует проверки исходных данных и, при необходимости, перерасчёта.
Комплект содержит 46 листов документации, объединённых в четыре раздела:

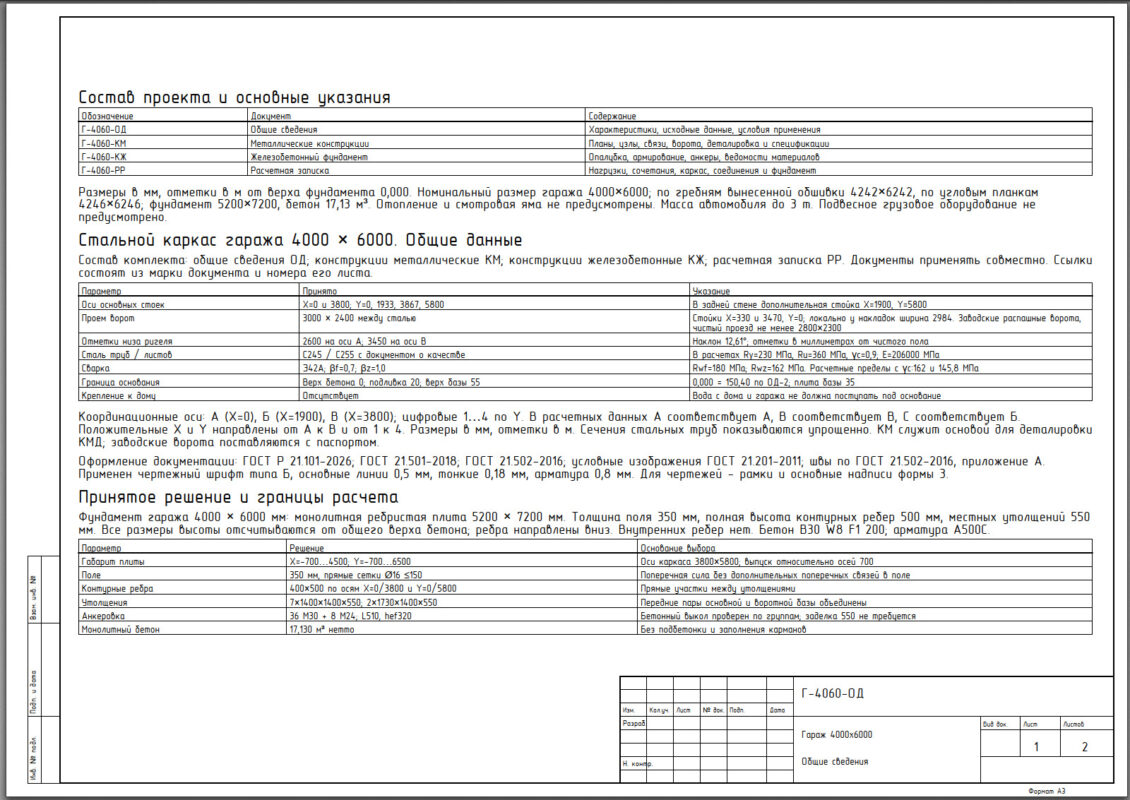

Общие сведения — 2 листа: характеристики гаража, исходные данные, состав проекта и условия применения.
Металлические конструкции — 25 листов: планы, разрезы, схемы каркаса и связей, соединительные узлы, обшивка, ворота, деталировка и спецификации.
Железобетонный фундамент — 13 листов: геометрия плиты, армирование, анкерные группы, узлы и ведомости материалов.
Расчётная записка — 6 листов: нагрузки, расчётные схемы и проверки несущих элементов, соединений, фундамента и основания.

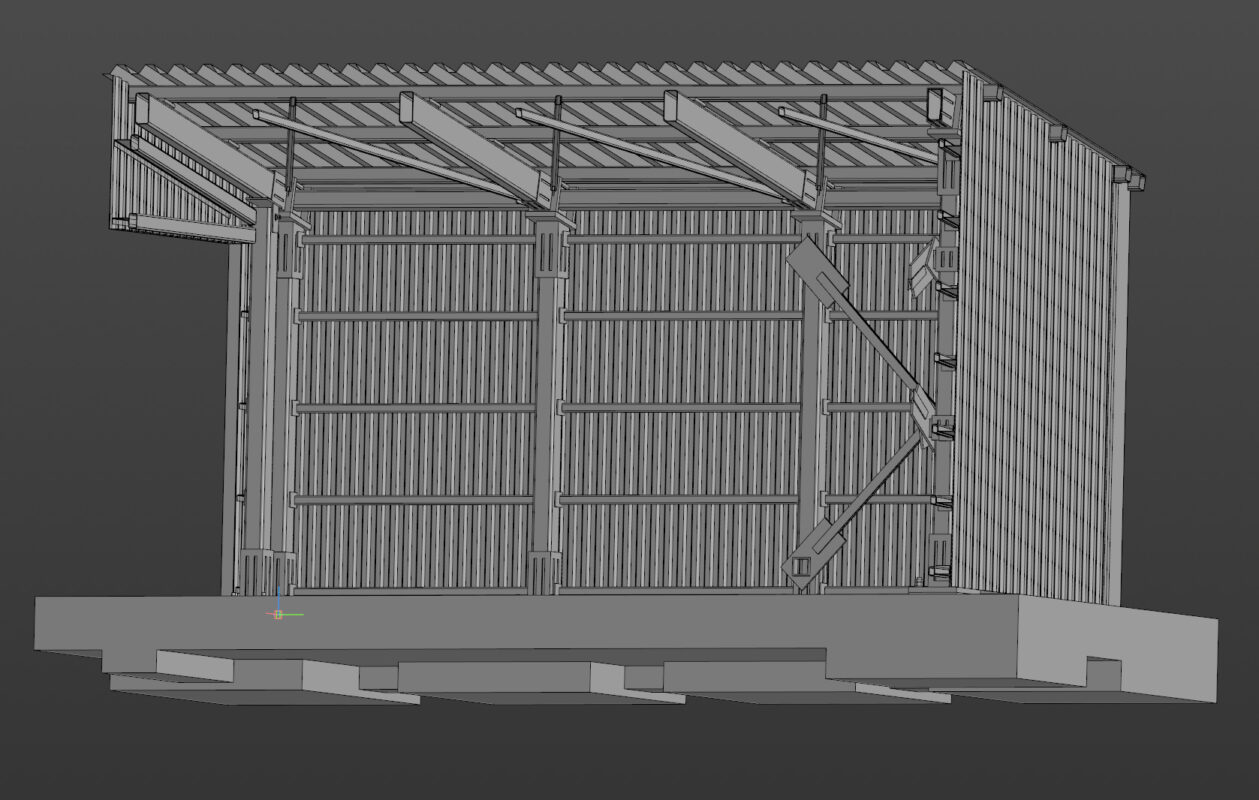

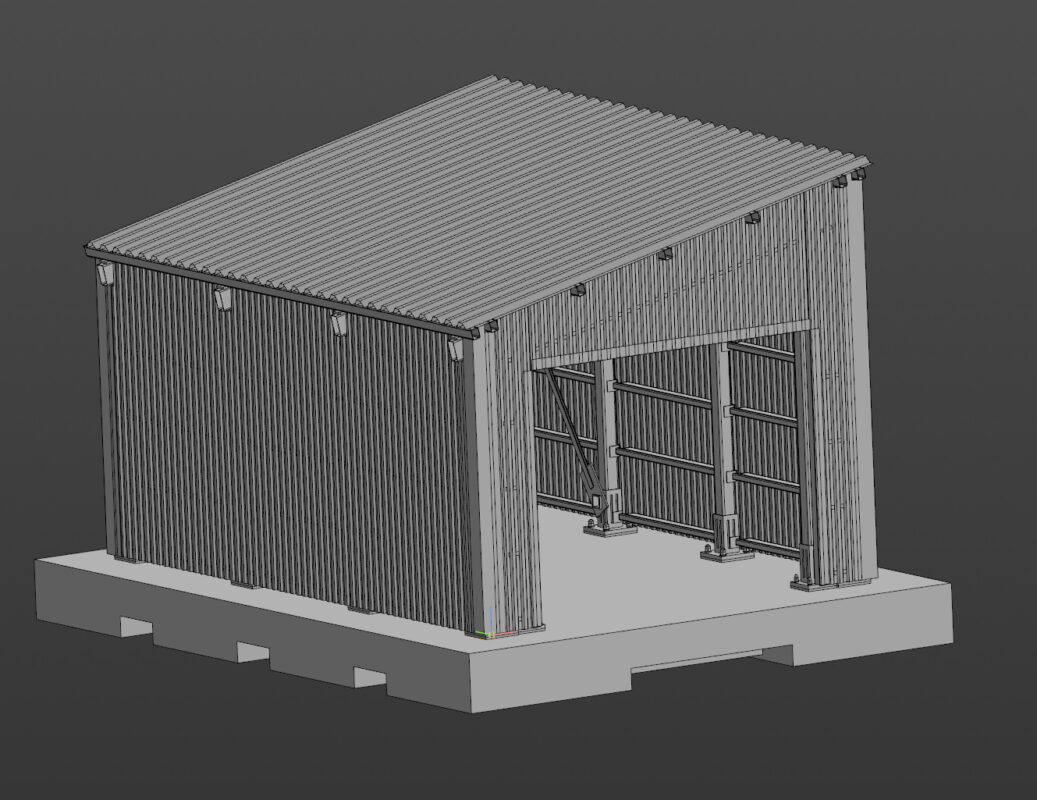

Дополнительно разработана сборочная модель для КОМПАС‑3D v22. Она содержит 907 экземпляров компонентов, включая крепёж, и 250 отдельных моделей деталей. Арматура фундамента в количество компонентов модели не входит.
Выполнены следующие расчёты:
сбор постоянных, снеговых, ветровых и автомобильных нагрузок, формирование их сочетаний;
прочность, устойчивость и перемещения элементов каркаса;
сварные и болтовые соединения, опорные базы, фасонки и связи;
прогоны, стеновые ригели, подконструкция вынесенной обшивки и её крепления;
фундамент на упругом основании: контактные давления, осадки и их неравномерность;
железобетонные сечения на изгиб, поперечную силу, продавливание и раскрытие трещин;
анкеры на растяжение, анкерные группы на выкол бетона и местную передачу усилий;
устойчивость фундамента к сдвигу и кручению, несущая способность грунтов и глубина промерзания.
В состав проекта не входят: электроснабжение и освещение, отопление, вентиляция, смотровая яма, подвесное грузоподъёмное оборудование, наружные инженерные сети, проект производства земляных работ и расчёт временного крепления котлована.
