Гараж с металлическим каркасом

Здание производственного назначения одноэтажное, каркасное, прямо-угольное в плане, размером в осях 45,0х12,0м. Общая высота от поверхности земли до конька крыши 7,64 м. Здание гаража предназначено для стоянки шести большегрузных автомобилей и четырех помещений, используемых для хранения оборудования подстанции. Стоянка оборудуется смотровой ямой, электрической талью грузоподъемностью 3,2 т и установкой для мойки автомобилей.Здание каркасное с навесными стеновыми панелями. Каркас металлический. Фундаменты – свайные. Наружные стены из трехслойных сэндвич-панелей с наполнителем из минераловатной плиты. Покрытие выполнено из кровельных трехслойных сэндвич-панелей с наполнителем из минераловатной плиты толщиной 120 мм

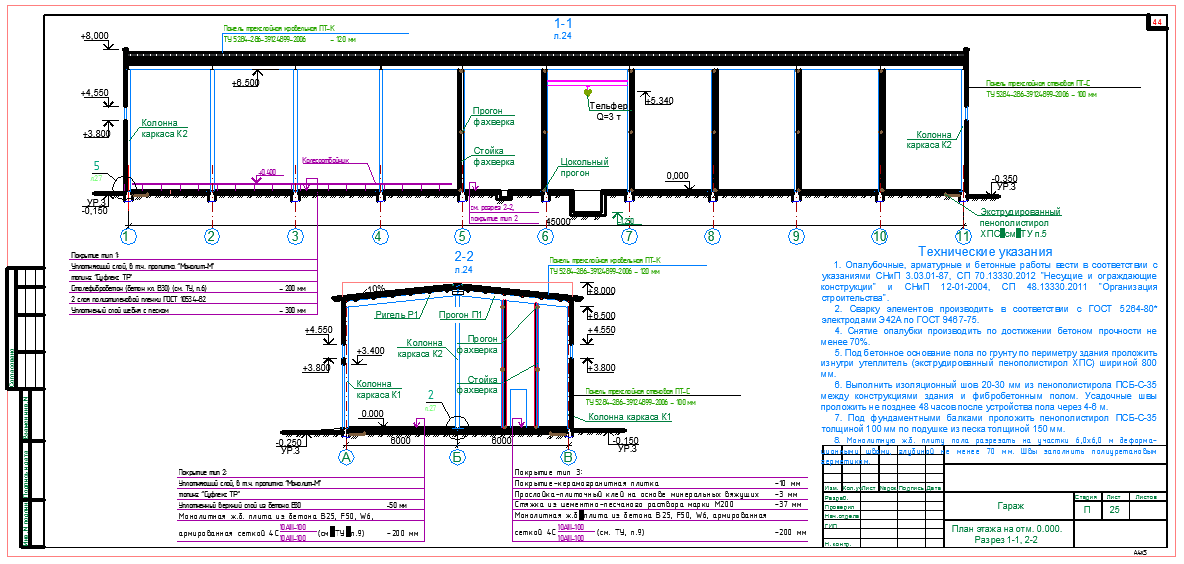

Состав: Схема расположения свайного поля, план фундамента, геологический разрез по свае, план этажа на отм. 0.000, разрез 1-1, 2-2, 3-3, 4-4, план кровли, спецификация металлопроката, схема расположения элементов каркаса, схема расположения прогонов, схема расположения горизонтальных связей по покрытию,схема раскладки стеновых панелей, узлы, Язык документа

Софт: AutoCAD 2013
